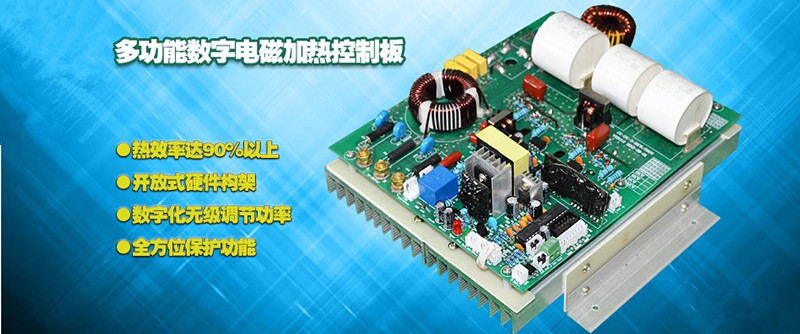

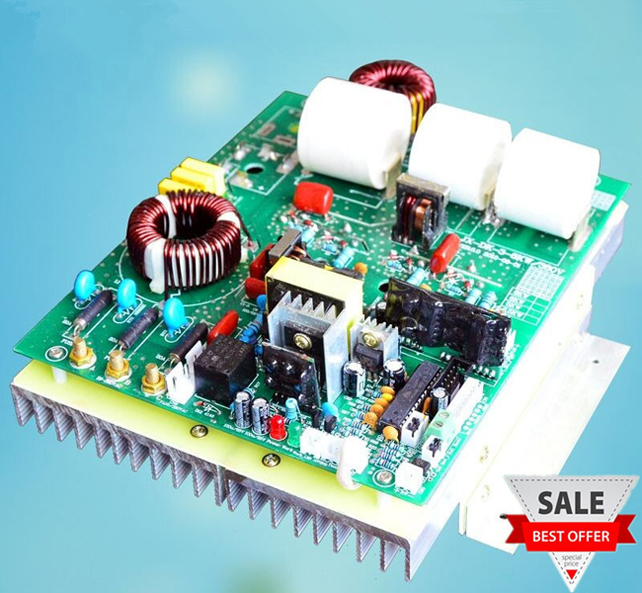

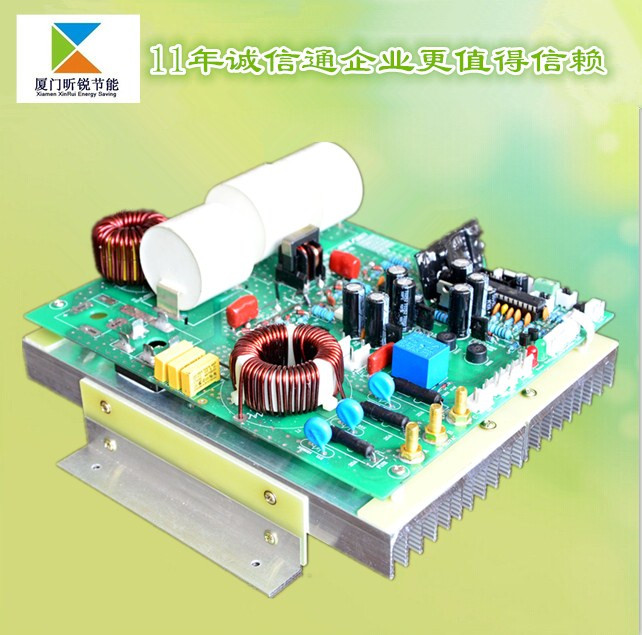

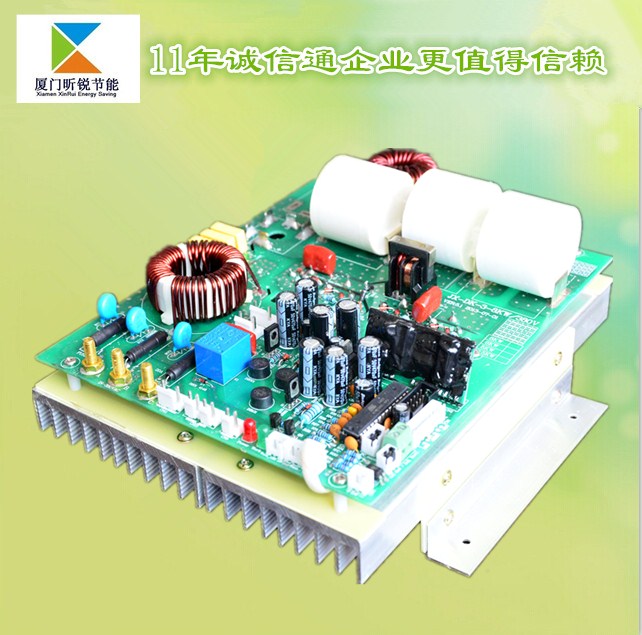

高性能三相數字半橋8KW電磁加熱控制板產品技術說明
一、產品電氣規格
1、額定電壓頻率：AC 380V/50Hz
2、電壓適應范圍：310V～450V
3、額定功率：8KW(功率可調范圍為20～)
二、環境適應能力
1、溫度：-20℃～50℃；
2、濕度：≤95%
三、基本性能概述
1、電壓與功率特性：310～450V恒定功率輸出；
2、熱效率≥95%；
3、IGBT過熱保護溫度：85±5℃；
4、工作頻率：5～40KHz；
5、采用工業級高可靠R微控制器，半橋式串聯諧振；
6、采用高可靠數字鎖相環控制技術，IGBT工作在零電壓開通，零電流關斷狀態，有效地降低對IGBT的沖擊與損耗，革命性解決長期以來困擾用戶炸管的問題；
7、數字化無級調節實現功率20%～可調，且還兼容0～5V或4～20mA模擬量PID控制功率輸出；
8、具有完全電氣隔離軟啟動加熱/停止模式控制接口，便于與溫控器連接；具有12V/24V輸入啟動/停止模式控制接口，便于與各種固態繼電器連接（有電壓輸入工作，反之停止加熱），控制反映速度快，啟動時間＜1S；
9、具有加熱線圈短路、開路保護功能，130%過載與空載瞬間保護功能，保護響應時間≤2uS；
10、增加一個負載溫度檢測接口，接熱敏電阻，檢測溫度范圍0～150℃，精度達±1℃；
11、線圈兼容性寬，可以兼容替換其它公司的相同型號產品；
12、抗干擾能力強，軟啟動高可靠電氣隔離，在同一加熱體上可以同時控制30臺控制器同時啟動/停止而互不干擾；
13、開放式應用平臺，用戶可以搭配我司的數字編程顯示器自動讀取電流、頻率、相位差、溫度等重要參數，也可以根據需要設置各種應用參數，使安裝調試更加簡單方便；
14、可以設置1～255天工作時間，計時完畢自動關閉，需輸入密碼方可重新啟動；
15、采用工業級元器件，經高溫老化測試，確保長期在50℃工業環境中24小時連續可靠工作，平均無故障使用壽命≥50000Hrs；
15、產品出廠標準配置：控制板與散熱器一體化，工業指示燈1個；
16、實物尺寸：長225mm*寬220mm*高110mm，須另配散熱風扇（380V/150mm或24V/500mA直流風扇）；
1、電源采用寬電壓設計，310V～450V恒定功率輸出，特別適合電網電壓波動較大的場合使用；
2、該產品采用工業級高可靠R全數字鎖相環控制技術，數字化無級調節功率20～，且增加了0～5VDC與4～20mA模擬量PID控制接口，使功率控制更加、穩定，更適合各種設備搭配生產；
3、具有短路與開路保護、空載與過載保護、過溫與過流等完善的保護功能，保證產品長時間工作不燒板；
4、采用4顆60A仙童IGBT半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板，且產品啟動時間與受控反映速度比同行更快，溫度控制更加；
5、增加12V/24V電壓控制接口，便于固態繼電器控制使用；
6、引進日本生產技術，產品出廠前經過嚴格的功能測試與高溫老化測試，確保產品長期在50℃工業環境中24小時連續可靠工作，使用壽命≥50000Hrs；所有產品全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂。
五、系統接線說明及示意圖
1、三個指示燈，電源指示燈Power和工作燈（兩個工作燈Work，一個板子上，一個外接），正常工作時Power和Work同時亮，當處于停止工作或者保護狀態時Work工作指示燈在閃亮；
2、出廠時配套一個12V外接指示燈，供用戶把板子上的工作指示燈引到電箱外面；
3、Soft Boot 此端子是用來啟動/停止的。當處于閉合時是工作的；當斷開時是停止的；
注意：出廠時綠色插座(Soft Boot端子)旁邊有一短路片，該插座與綠色插座功能一樣，若采用綠色插座進行控制則須將該短路片拿掉，若短路片未取掉則無需接綠色插座，控制板上電時就會自動啟動。
4、三相電A、B、C是380V電源輸入，OUT1和OUT2是輸出端子接加熱線圈；
5、安裝時需注意，散熱器帶電！不要碰到外殼！外殼并且可靠接地；
6、線圈參考參數：
云母繞包玻璃纖維編織耐高溫電纜，橫截面10mm?電感量為200～250uH，約需長度：40～45m（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈15～25mm，平板線圈：10～15mm，額定工作電流：10～12A，頻率為：10K～20KHZ
控制板接線示意圖：
安裝尺寸圖：
安裝時請注意：由于散熱器是分為兩個部分，且?guī)щ?，不能碰到外殼或電線等任何導電材料，控制板一定要按照固定腳固定好，散熱風扇放在后面要離散熱器10mm以上，或者放在側面。不能緊貼在后面散熱器！??！否則會不能正常工作！?。?/span>
六、產品適用范圍：
1、橡塑行業：注塑機、吹膜機、擠出機、造粒機、吹塑機、拉絲機、塑料干燥機、橡膠脫油罐等各種加工設備
2、化工行業：反應釜、硫化機、各種蠟加工等
3、食品行業：茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等
4、油田等煉油行業：石油管道加熱與搶修、潤滑油提煉等
5、醫療、醫藥與衛生行業：蒸汽鍋爐、制藥加熱器、醫藥設備等
6、鍋爐類：導熱油鍋爐、熱水鍋爐、供暖鍋爐、整燙鍋爐等
