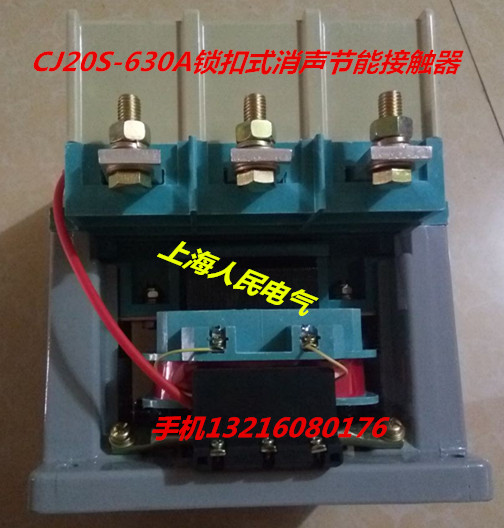

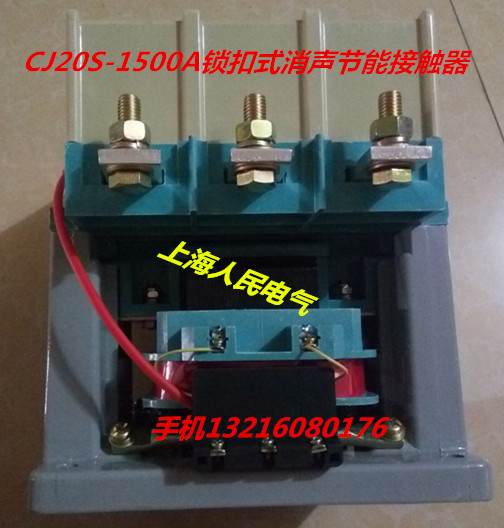

供應鎖扣式節能接觸器CJ20S-400A.630A.800A.1000A.1250A.1500A

以下是CJ20S系列鎖扣式交流接觸器產品詳細參數：

工作原理：接觸器為直動式、雙斷點，兩層布置正裝結構。主觸頭和滅弧室在上，電磁系統在下，兩邊有獨立的輔助觸頭布置在軀殼的兩側，結構簡單緊湊。
US額定控制電源電壓
Q1吸引線圈
FU熔斷器（用戶自備）
Q2脫扣線圈
U接線端子，編號為1
6供用戶接線
SB1起動按鈕（用戶自備）
SB2停止按鈕（用戶自備）
注：1.電網突然停電時，接觸器不會自動斷開，請及時人工脫扣。 2.虛線為用戶接線部分，實線為接觸器內部接線已由廠方完成。主要技術數據1.基本參數
a.接觸器的額定工作電壓、電流等參數見表1到表2；
b.接觸器輔助觸頭基本參數見表3
c.額定工作制接觸器適用于八小時工作制

CJ20S-160鎖扣式交流接觸器,
CJ20S-160/11鎖扣式交流接觸器,
CJ20S-250鎖扣式交流接觸器,
CJ20S-250/06鎖扣式交流接觸器,
CJ20S-400鎖扣式交流接觸器,
CJ20S-630鎖扣式交流接觸器,
CJ20S-1630/06鎖扣式交流接觸器,
CJ20S-630/11鎖扣式交流接觸器

 結構

接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。

①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。

②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈?，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。

③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。

④其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。

工作原理

當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持?jǐn)嚅_位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。

基本組成編輯

交流接觸器主要由四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。工作原理

永磁交流接觸器是利用磁極的同性相斥、異性相吸的原理，用永磁驅動機構取代傳統的電磁鐵驅動機構而形成的一種微功耗接觸器。安裝在接觸器聯動機構上極性固定不變的永磁鐵，與固化在接觸器底座上的可變極性軟磁鐵相互作用，從而達到吸合、保持與釋放的目的。軟磁鐵的可變極性是通過與其固化在一起的電子模塊產生十幾到二十幾毫秒的正反向脈沖電流，而使其產生不同的極性。根據現場需要，用控制電子模塊來控制設定的釋放電壓值，也可延遲一段時間再發出反向脈沖電流，以達到低電壓延時釋放或斷電延時釋放的目的，使其控制的電機免受電網晃電而跳停，從而保持生產系統的穩定。
