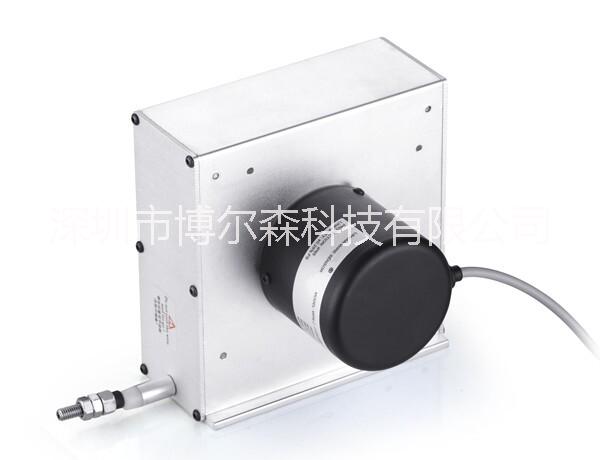

精密拉繩位移傳感器

　　精密拉繩位移傳感器也叫拉線位移傳感器，在測量位移的傳感器中該傳感器應用越來越廣泛。傳感器具有柔韌性較高的復合鋼絲，鋼絲繞于滾筒上，滾筒與一個精密旋轉感應器連接，感應器將位移信號數字輸出。由于它的安裝方便、價格低廉、測量距離大、抗干擾能力強等諸多優點在位移精度上要求不高的場合被廣泛使用。

　　繞線電阻式精密拉繩位移傳感器，包括電阻絲，其特征是：還包括拉線，所述拉繩和電阻絲盤繞在同軸的線盤上，是測點與拉繩相連以致測點的位移引起拉繩的移動從而帶動線盤轉動的結構，電阻觸頭與電阻絲相接觸;所述同軸的線盤包括拉繩繞線盤和電阻絲繞線盤，兩者同軸連接進行等旋轉量傳遞; 測試橋路中的電阻絲是螺旋線形;所述同軸的線盤包括拉線繞線盤和電阻絲繞線盤，兩者通過齒輪連接進行旋轉量傳遞;還包括一彈性回復機構，其與拉繩繞線盤同軸連接為拉線提供回復力，其特征是：所述拉繩繞線盤和 電阻絲繞線盤的外徑是相等的。

　　■precision electric resistance signal output

　　■Suitable for measuring range 50-2500mm

　　■電器規格

　　測量行程(FullStroke)：50-2500mm(可特殊定制有效行程)

　　傳感器類型：線繞電位器(Wire wound potentiometer)

　　輸出信號模式(Output Signal mode)：電位器 (Potentiometer);模擬電壓信號;模擬電流信號

　　線性度(Linearity)(stand class)：±0.25%FS (precision class)或0.08%FS

　　重復性(Repeatability)：±0.01%FS

　　輸出電阻值(Output Resistance)1kΩ,2kΩ,5kΩ,10kΩ(±10%) ; 可以定制

　　額定功率(power rating ):(Stroke500mm)1W/40℃ ;(stroke1000mm)2W/40℃

　　輸入電壓(recommended lnput voltage):標準5-10v,12DVC,24DVC(30V (DC) )

　　■機構規格/使用環境

　　線徑規格直徑:0.7mm/0.8mm

　　往復速度:500mm/sec

　　震幅:10HZ-2000HZ,10G

　　線纜直徑:5mm，長1.2米

　　重量：<500g

　　拉力：<500g

　　操作溫度：-20℃至70℃，極限-40℃至100℃

　　儲存溫度：-20℃至80℃

　　防護等級：IP565，特殊定制IP67

　　■型號選取

　　BLS：博爾森支架安裝式拉繩位移傳感器名稱

　　S：機座型號

　　測量行程：50-2500mm范圍可選

　　輸出信號模式：

　　R ----- 1KΩ 5KΩ 10kΩ(可定制)

　　V1 -----0-5v V2 -----0-10v

　　A2 -----電流兩線制 A3 -----電流三線制

　　P-----增量編碼器

　　■接線圖

　　目前市場的精密拉繩位移傳感器，其結構包括 絕緣外殼、線輪、蝸簧、拉伸繩、傳感器傳動機構和傳感元件，由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與精密旋轉感應器(編碼器)連接在一起。傳感器內部的回旋裝置通常使用蝸簧為驅動動力，蝸簧一般采用雙盤簧結構，雙盤簧棵露在絕緣外殼中，在生產制造及日常維護時，拆裝不方便。傳感器傳動機構中的主軸與回旋裝置間接連接，通過齒輪組將編碼器和傳感器傳動機構連接在一起。采用此種形式的傳感器結構復雜，制造困難， 維護不便，編碼器與傳感器連接能量損耗大，制作成本高。
