FD100(200)XS-A(B)連鎖數顯遙控*

FD100(200)XS-A(B)

連鎖數顯遙控

使

用

說

明

書

使用儀器前請詳細閱讀本使用說明書

當瓦斯?jié)舛菴H₄超過1%時，嚴禁放炮！

井下嚴禁打開儀器！

一、概述

FD100(200)XS-A（B）連鎖數顯遙控是我公司根據GB7958-2000《煤礦用電容式》、MT/T722-1997《煤礦用網路閉鎖》和《煤礦安全規程》第三百零九條、三百三十六條而設計生產的具有電爆網絡全電阻檢查功能、峰值電壓限制功能和三人連鎖功能的新一代產品。該產品能有效控制井下放炮人員嚴格按照煤礦安全規程的要求進行放炮操作，三人連鎖放炮，防止誤操作。同時網路電阻全電阻檢查還能有效防止丟炮，杜絕啞炮。防止放炮安全隱患，杜絕違規作業現場。該產品可使用普通干電池和充電電池兩種電源。充電型使用無記憶效應鋰離子電池為電源，取代了以往的干電池電源，省去了經常更換電池的麻煩，更經濟實用。該儀器符合礦井防爆安全要求，是礦井和其它工程中電的進測試和工具。

執行標準：GB7958-2000《煤礦用電容式》

          MT/T722-1997《煤礦用網路閉鎖》

          Q/LT 04-2009《連鎖數顯遙控》

二、工作原理與外形結構

2.1  工作原理及其原理框圖

主電路由閉鎖開關電路、振蕩電路、倍壓整流電路、輸出電路組成。在放炮前將閉鎖鑰匙插入鑰匙孔內，連接網路測試。將測試合格后的兩條放炮母線分別壓在放炮接線柱上（一定要壓緊）。在遙控距離范圍內，用遙控器把閉鎖開關電路打開，此時閉鎖開關將電路電源接通，再把放炮鑰匙開關轉到充電位置便接通電源，變壓器開始振蕩并發出蜂鳴聲。變壓器二次線圈輸出的高壓經整流給主電容充電，當放炮指示燈亮?xí)r將鑰匙開關轉到“放炮”位置引爆，剩余電荷迅速從泄放電阻上放掉。然后將閉鎖鑰匙拔出，此時電源斷開，處于閉鎖狀態，再取出放炮鑰匙帶上防塵帽并保管好。

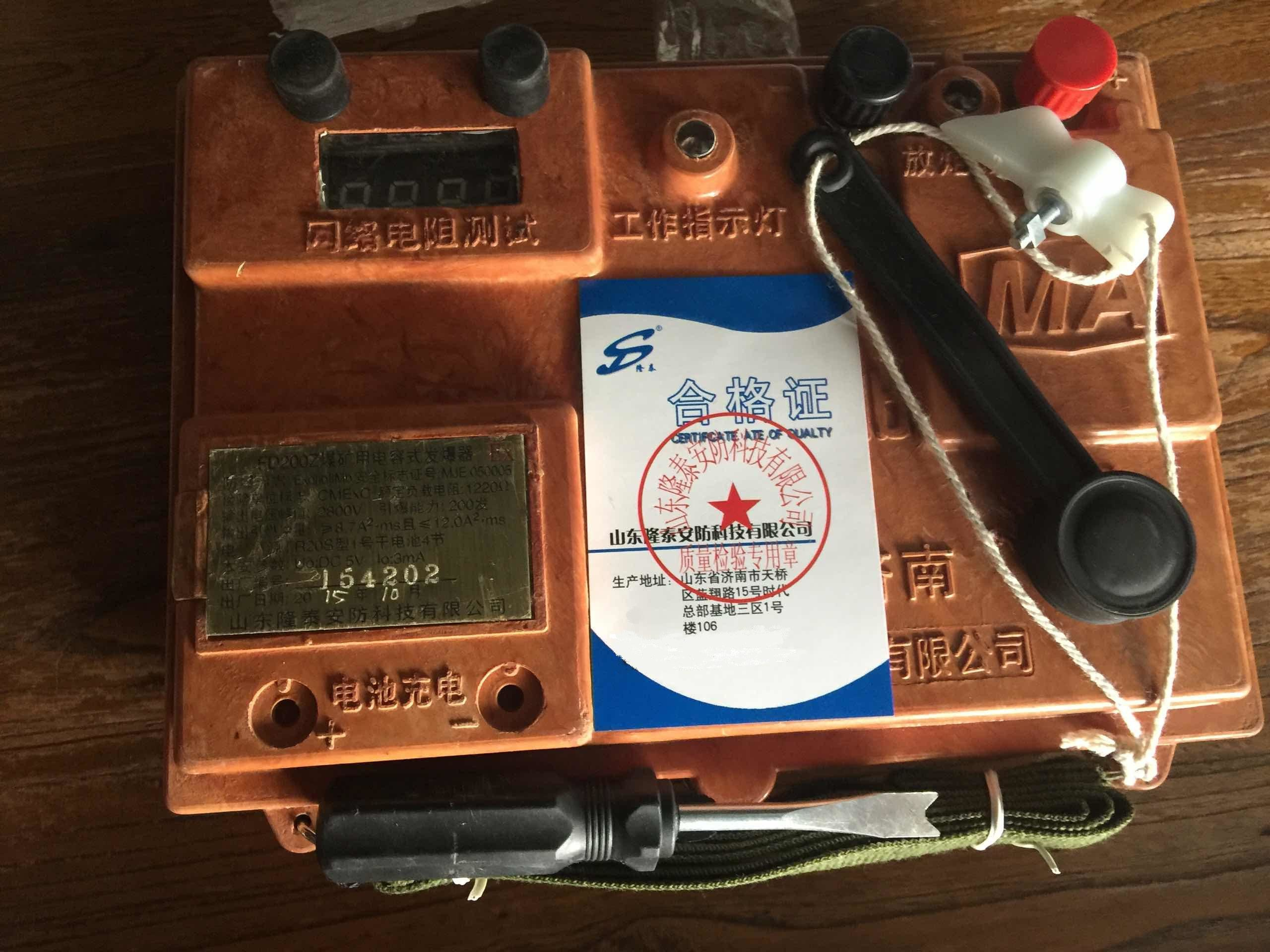

2.2  外形結構圖

外殼采用FX-502酚醛玻璃纖維增強塑料制造（加防靜電材料），殼體上面有放炮接線柱、網路電阻測試端子、工作指示燈、放炮指示燈、操作鑰匙插口兩個（放炮鑰匙和閉鎖鑰匙）等。

三、技術特性

3.1主要性能

相對環境條件：

     溫    度：0～+40℃

     相對濕度：≤95%(25℃)

     大氣壓力：80kPa～106kPa

     貯存環境溫度：-40℃～+60℃

     具有甲烷性氣體混合物的煤礦井下。

3.2主要技術參數

外接電纜：分布電感小于1mH/km，分布電容小于0.1μF/km。

3.3 產品型號編制含義

   F     D   100（200） X      S    -A（B）

 防爆型式：礦用隔爆兼本質安全型            防爆標志：Exd[ib]I

四、使用方法

1、新儀器的使用：

A型：把儀器后蓋打開（注意保護隔爆面）把四節堿性高性能電池按正負極位置正確裝好，裝好電池，蓋上后蓋，擰緊螺絲。把閉鎖鑰匙插到銘牌下面的鑰匙孔內，數碼管正常顯示“1***”（*表示空位不顯示）說明電池已裝好。然后用短路線將兩測試端子連接到一起，此時數碼管應正常顯示“*000”，說明測試電路工作正常，可以對電爆網絡進行檢測。

B型：把閉鎖鑰匙插到銘牌下面的鑰匙孔內，數碼管正常顯示“1***”（*表示空位不顯示）說明電池已裝好。然后用短路線將兩測試端子連接到一起，此時數碼管應正常顯示“*000”，說明測試電路工作正常，可以對電爆網絡進行檢測。當閉鎖鑰匙插到銘牌下面的鑰匙孔內聽到“嘀”、“嘀”、“嘀”、“嘀”的聲響，表示電池電量已經不足，儀器欠壓需要充電了（聽到“嘀”、“嘀”、“嘀”、“嘀”的欠壓報警聲后儀器還能放十炮左右）。

以上工作必須在井上完成。每次使用測試前都應按上述方法對測試電路進行測試否則嚴禁使用。

2、使用方法

a、測電爆網絡全電阻值

測電爆網絡全電阻值時，先測出放炮母線的電阻值，根據測出的放炮母線電阻值和每個的電阻值計算出整個電爆網絡的全電阻值。然后連接好電爆網路并接到放炮母線上，把母線的另兩個接頭接到測試端子上，顯示窗數碼管立刻顯示被測電爆網路的全電阻值，待顯示數字穩定后讀數即為被測電爆網路的全電阻值。例如：放10發，假如每個電的電阻值為6Ω。標準放炮母線的電阻值為20Ω/km；把所有電和放炮母線串聯連接好。整個電爆網路的全電阻值應為10發電的電阻值加上放炮母線的電阻值即：6+6+6+6+6+6+6+6+6+6+20=60+20=80。當用測試儀測出的全電阻值小于80時，應檢查是否有漏接現象。當用測試儀測出的全電阻值大于80時，應檢查是否有連接不牢、虛接、接地等現象。

b、充電放炮

放炮網絡測試合格后，將放炮網絡的兩根母線從測試端子上拆下，再把兩個母線接頭接到放炮接線柱上壓緊。在《煤礦安全規程》規定的安全條件下，首先在遙控距離內用遙控器向著按遙控器按鍵。此時，閉鎖充電指示燈為紅色，顯示窗數碼管顯示熄滅，說明閉鎖開關已經打開，主電路已經通電，儀器能夠正常工作。然后，把放炮鑰匙開關轉到“充電”位置，閉鎖充電指示燈亮綠色或橙色，經10-20秒后放炮指示燈亮，表明主電容已達到額定電壓（根據主電容的容量不同不必計算電壓值，只要引燃沖量大于等于8.7A²·ms且小于等于12.0A²·ms即可）。這時快速把放炮鑰匙開關轉到“放炮”位置進行。放炮工作完成后，將閉鎖鑰匙從鑰匙孔內拔出，處于閉鎖狀態，然后再取出放炮鑰匙戴上防塵帽。并將妥善保管好。

3、儀器充電指示說明：

a、充電器必須采用本公司提供的與儀器配套的充電器，用其它充電器充電造成的儀器或電池的損壞，本單位不負責任。

b、充電器電源電壓：交流電AC220V 50Hz。

c、接通充電器電源，觀察充電指示燈應亮綠色，表示未接儀器。

d、接入被充儀器，充電器紅插頭接儀器“+”充電柱，黑插頭接儀器“-”充電柱，一定要壓緊。此時充電指示燈應亮紅色，表示正常充電狀態；若亮綠色，表示儀器處于充滿電的浮充狀態。

e、當充電指示燈亮紅色后，正常充電時間約4小時左右，充滿時指示燈亮綠色，儀器進入浮充狀態，浮充時不會損壞電池。

五、常見故障與檢修方法

六、注意事項

1、當放炮網絡全電阻值檢查不合格，需到工作面檢查連接情況時，必須將兩放炮母線從測試端子上解下并扭結在一起！并取下閉鎖鑰匙和放炮鑰匙，放炮員到工作面檢查時應隨身攜帶閉鎖鑰匙和遙控器，或?qū)㈤]鎖鑰匙交給班組長自己帶遙控器離開，以避免其他人誤操作，造員傷亡。當檢查網絡全電阻值合格后再進行放炮。（網絡全阻值不合格嚴禁放炮?。?/span>

2、為確保煤礦及各項工程的安全生產、安全放炮，禁止在井下檢修，如發現故障應帶到井上維修，每次下井使用前應檢查其各項工作性能參數，并逐臺填寫記錄卡片。如發現參數異常，應及時使用參數測量儀對其進行測試維修。必須將各項參數調整到符合技術要求時再投入使用。檢修時不得更改本安電路和與本安電路有關的元器件的電氣參數、規格和型號！

3、危險場所嚴禁拆裝儀器，嚴禁井下打開維修，嚴禁進行做短路打火試驗，嚴禁使用說明書規定以外的電池。

4、放炮母線必須與接線柱連接牢固，（充電前放炮場地人員必須撤離現場，才允許充電放炮）確保不打火花，安全放炮。

5、干電池單只短路電流不應低于2.5A，嚴禁使用說明書規定以外的其它電池代用。B型電池電壓不應該低于7V，不得用其它電池代用。嚴禁在井下充電！

6、存放不用時，A型應取出電池存放，B型應將閉鎖鑰匙取出，并定期每月一次充電。應在清潔、干燥、無硫化物及無毒物處存放并有專人保管。

7、放炮時嚴禁用手觸摸接線端子（接線端子指網路測試端子、充電端子和放炮接線端子）。

8、在初次使用或長時間存放再用時，應先充滿電再下井使用，使用前應不接先重復充電、放炮幾次以檢查和恢復主電容性能。在維修時嚴禁碰傷各防爆面。

9、閉鎖開關鑰匙嚴禁和遙控器放在一起，嚴禁隨便亂按遙控器按鈕，以免引起誤操作！

10、檢修后，必須用參數測量儀和萬用表對的各項參數進行測量，符合說明書的各項技術要求后，方可投入使用。嚴禁使用維修后未經檢測的。檢測方法如下：

（1）部分可用我公司生產的WYFCC-6A型多功能參數測量儀檢測。檢測參數必須符合國家標準。不符合標準的嚴禁使用！標準見說明書的主要技術參數。

（2）測量部分的檢測方法

a、用萬用表測量兩測量接線柱之間電壓≤2V、短路電流≤1mA即可。

b、用標準電阻(1K?左右)接至測量接線柱之間，調整表頭上可調電位器，使數碼管顯示與標準電阻相同即可。

c、兩測試接線柱短路，顯示窗數碼管應顯示“000”方為正常。

（3）如有不符合上述條件之一的嚴禁測量使用！

電爆網絡全電阻檢查功能注意事項：

1、本測試功能于測量網路全電阻值，切勿測量電壓、電流等其它電量！

2、嚴禁帶測試電！

3、檢測單只電時必須將待測電置于安全距離以外或厚度足以保證安全的隔板之后！

4、作業的人員，不應穿戴產生靜電的衣物！

5、未盡事項應嚴格執行《安全規程》和《煤礦安全規程》的規定！

七、儀器的成套性

八、包裝、運輸、貯存

1、采用復合防護包裝，具有防雨、防潮、防塵、防震能力。

2、包裝好的適用于公路、鐵路、水路、航空運輸。

3、應存放在通風良好，無腐蝕性氣體的庫房內。禁止長期擱置于井下，以免受潮，影響其性能。
