WYFCC-6A型多功能參數測量儀

使用說明書

一、概述

新實施的《煤礦安全規程》第三百三十六條規定：“每次作業前，工必須作電爆網路全電阻檢查，嚴禁用打火放電，檢測電爆網路是否導通。必須統一管理、發放，必須定期校驗的各項性能參數，并進行防爆性能檢查，不符合規定的嚴禁使用?！?

  根據上述要求，由山西省陽泉煤業（集團）有限責任公司和我公司技術人員經過多年研究、設計、生產的具有測量各種的輸出峰值電壓、放電時間、輸出沖量、充電時間、充電電流等幾個主要電氣參數的WYFCC—6A型多功能參數測量儀。WYFCC—6A型多功能參數測量儀是測量各種各種斷電氣性能的數字式儀表，它可以同時測量的輸出峰值電壓、放電時間、輸出沖量、充電時間、充電電流等幾個主要電氣參數（即能判斷該好壞是否能正常工作）且?guī)в懈呔戎绷鞣€(wěn)壓電源，這是以作為維修和維修其它儀器的電源使用，該儀器采用中規模CMOS集成電路元件，高亮紅色LED數碼顯示，顯示清楚、測量迅速準確、性能穩定可靠、功耗小、使用方便、操作簡單等優點，是目前參數測試儀中功能最完善進的測試儀器。適用于生產廠家和使用單位維修檢驗部門使用。

  測量時，不必打開，只要將的兩個輸出端子用導線引入儀器即可操作使用。

  該儀器為室內使用儀器，可用于生產廠家和煤礦維修單位調試及檢測各項性能測試之用。

  執行標準：Q/LT  09—2006 《多功能參數測量儀》

二、技術參數

 （一）使用條件

1.電    源：220V±10%；50H_Z

2.環境溫度：－10－＋40℃

3.相對濕度：80%（＋40℃）

4.無強烈震蕩場所

 （二）基本參數

1.顯示方式：

a.峰值電壓：整數一位。小數后兩位，單位為千伏（KV）。

b.放電時間：整數和小數點后各一位，單位為毫秒（mS）。

c.輸出沖量：整數兩位，小數點后一位，單位為安2毫秒（A² mS）。

d.充電時間：整數四位，小數點后一位，單位為秒（S）。

e.直流電壓：整數三位，小數點后二位，單位為伏（V）。

f.直流電流：整數二位，小數點后二位，單位為安（A）。

2.測量范圍：

  a.峰值電壓：0—9.99KV

  b.供電時間：0—9.9 mS

  c.輸出沖量：0—99.9 A² mS

  d.充電時間：0—9999.9S

  e.直流電壓:  0—30V

  f.直流電流：0—3A

3.測量精度：

  a.峰值電壓、；400—3000V時，±3%

  b.放電時間： 數字顯示尾數， ±1個字

  c.輸出沖量： 5—60 A² mS時，±5%

  d.充電時間： 0—9999.9S時，±5%

 （三）穩壓工作狀態

   （1）輸出電壓從0到30V之間連續可調

   （2）恢復時間：≤10μs

   （3）紋波噪聲：≤1mV  RMS（有效值）

   （4）溫度系數：≤300PPM/℃

 （四）恒流工作狀態

   （1）輸出電流在0—3A之間可調

   （2）紋波噪聲：≤3mA   RMS（有效值）

 （五）外形尺寸與重量

外形尺寸：423×408×135mm2

重    量:  9.5 kg

三、工作原理

 （一）工作原理方框圖（如下）

 （二）工作原理

在放炮工作瞬間，從接線柱輸出的電信號是模擬量。欲實現數字記錄，必須將被測的三個參數由模擬信號轉換成數字信號，即模/數轉換，其方法是將被測的三個模擬信號轉換成分別對應的與其成正比關系的等幅矩型方波脈沖，以作為數字顯示電路的開門信號，在開門信號到達時，記錄標準的時基震蕩脈沖。該儀器的時基振蕩器頻率為10KHz，即周期為0.1 mS。從顯示結果有記錄一個脈沖時，峰值電壓表示為0.01KV,“放電時間”表示0.1 mS，輸出沖量表示0.1 A² mS。使用穩壓電源供電時同時顯示充電電流和充電時間。

四、操作方法

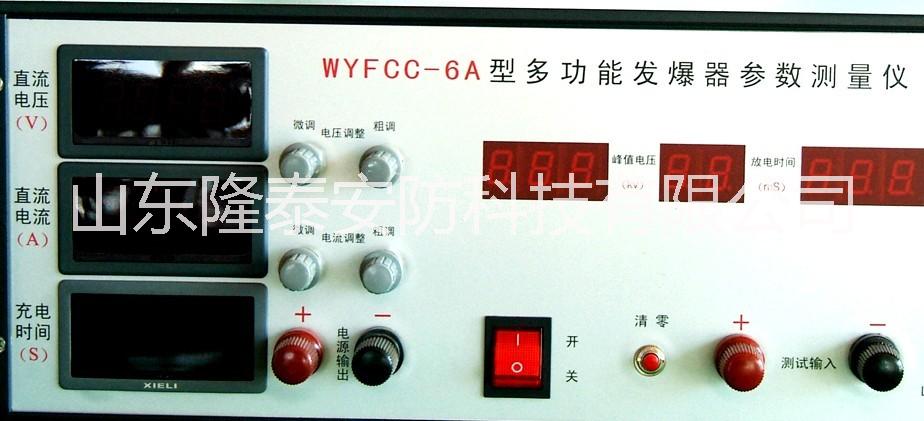

1.儀器的面板排列如附圖

2.儀器的操作方法較簡單，可參照下列步驟進行。

（1）接入交流電源220V，撥動“電源開關”，所有顯示窗均有顯示。

（2）穩壓電源部分

1.調節“v”粗調和微調旋轉到需要的輸出電壓。

2.連接外部負載到“＋”或“－”輸出端子。

3.恒流電流預置：

先將電壓調至3—10V任意值，在將“電流”粗調旋鈕調至0（即逆時針轉到底），然后將導線短路輸出正負端，順時針調節電流粗微鈕到所需限制的電流值，拆除短路線，然后再調解其電壓鈕到所需要的電壓值即可。

（一） 測量儀部分

1.按動“清零”按鈕，顯示數字符號全部“清零”。

2.根據被測所需額定負載電阻值，撥動“負載選擇”兩個旋鈕，選定電阻。

測量50發波段開關撥到“300Ω”檔和“20Ω”檔。

測量100發時波段開關撥到“600Ω”檔和“20Ω”檔。

測量150發時波段開關撥到“900Ω”檔和“20Ω”檔。

測量200發時波段開關撥到“1200Ω”檔和“20Ω”檔。

3.將被測的兩個輸出端子用測試導線對應接入儀器的“輸入”兩個接線柱。

4.操作，當氖燈發亮，毫秒開關置于“放炮”位置，此時儀器自動顯示被測的幾個參數。

5.如果測量時沒有參數顯示，可能是測試輸入正負極接反了，可把兩測試線調換位置后再試。

（二）如果充電時測試儀由峰值電壓顯示，說明內泄放電阻以壞。

五、使用注意事項

（一）儀器出廠經調校檢驗，印刷板上的各個電位器已調定，在使用中請勿任意調電位器。

（二）切勿在環境溫度超過40℃的地方使用。

（三）輸出信號引入儀器時，要注意＋”“－”極性接對，否則儀器將無數字顯示或誤顯示。

（四）只有電流大于0.8A時充電時間計時器才工作（一般的充電電流都大于0.8A）。

（五）每次顯示均應在“清零”后，方可進行下次測量。

（六）要換元器件時應使用內熱式的20瓦電烙鐵焊接，并應良好接地，焊接要迅速。

（七）儀器出廠工作一年后，應每年回廠計量一次。

六、維修與保養

1.本儀器為精密測量儀器，搬運時應輕拿輕放。放置地點應避免高溫以及有腐蝕性氣體的環境，以防機件損壞。

2.若儀器發生故障，應在弄清電路原理后再動手檢查修理以免造成更大的損壞。

七、成套供應

1.WYFCC—6A型測量儀        一臺

2.測試線                            一副

3.電源線                            一副

4.熔絲管                            兩只

5.使用說明書                        一份

6.產品合格證                        一份

八、技術服務

1.本儀器發出之日起六個月內，在用戶遵照本說明書使用條件下，如發生故障，本廠實行三包。

2.本廠負責培訓維修技術人員。

3.本廠負責長期供應儀器配件。

4.本廠負責配制各種檢測儀表的特殊附件。
