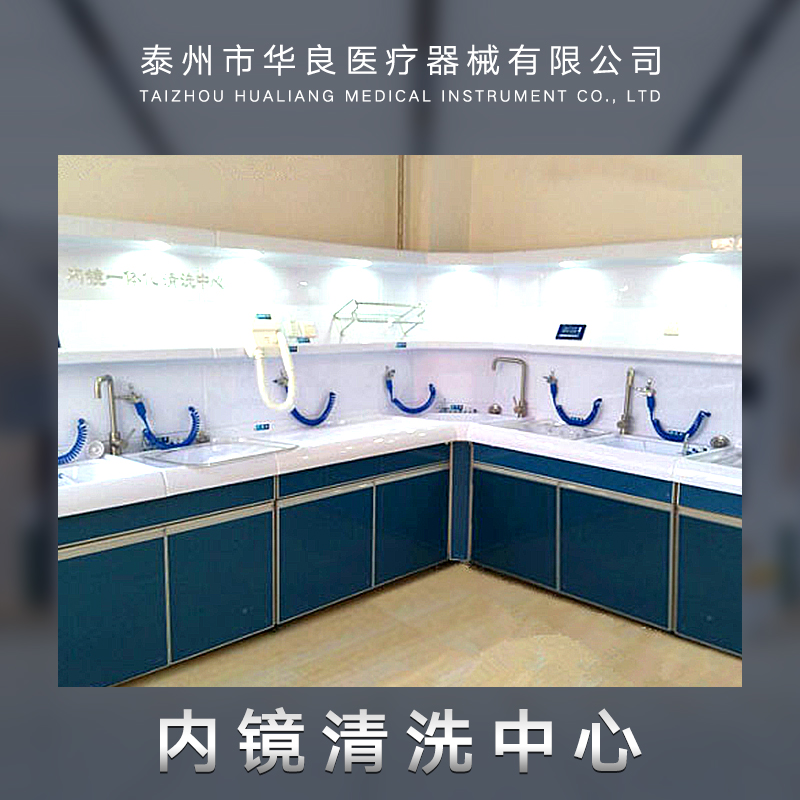

內鏡清洗工作站 腸鏡清洗消毒中心 內鏡清洗中心 內窺鏡清洗中心 清洗工作站 內鏡清洗中心設備

內鏡清洗工作站參數

序號

招標要求

一：設備參數及配置

1

技術要求

1.1

主體

1.1.1

臺面、清洗槽、功能背板、干燥臺：

★1.1.1.1

材質要求：

采用進口高分子復合材料（ABS+亞克力PMMA特種復合性材料及特種工藝制成）整體一次成型，無任何接縫，原料厚度≥10MM，臺面厚度≥70MM，通過高溫加工一次性熱合吸塑成型，區別于普通YKL（AKL）塑料、玻璃鋼或大理石等材料。無鋒角，無接縫，附著率低、抗?jié)B透性優異，表面光亮平滑、耐磨、耐酸堿、易清洗，損傷后容易修復、壽命長，不變色不變脆，對人體無毒性。            　　

★1.1.1.2

清洗槽形狀要求：

清洗槽采用“前高后低”的大圓弧防泛水設計，槽面向內側傾斜3度，前端高于后端4厘米，使濺到臺面的液體全部從下水道流走，而不倒流到柜門或室內樓地面，污損柜門及樓地面或造成醫務人員的意外滑倒，并且前端設計有半徑≥100MM的大圓弧，有效的支撐操作人員的腰腹，降低操作人員的勞動強度。清洗槽內側底部設計有“米”字型凸起，有效地減少內鏡與槽體的接觸面積，提高清洗浸泡的效果。

1.1.1.3

干燥臺形狀要求：

干燥臺采用內凹式平臺圓弧設計，干燥平臺臺面設計有半徑≤5mm的圓形凸起，干燥平臺臺面低于前端，并且在干燥臺前端設計有半徑≥100MM的大圓弧，在有效的防止內鏡和其它正在干燥的附件等意外滑倒落的同時，為操作人員提供腰腹的支撐，降低操作人員的勞動強度。

★1.1.1.4

功能背板形狀材質要求：

背板采用與清洗槽相同的材質，非碳鋼或不銹鋼烤漆材質，為整體一次成型，無任何接縫，抗壓強度高，，耐強酸強堿；表面光滑，易清洗；耐磨損，壽命長，損傷后極易修復，對人體無毒性等；所有倒角為大圓弧保證無衛生死角，背板采用傾斜式平面，傾斜角度≤10度，符合人體視覺角度，降低操作人員的視覺強度。背板規格高度：離地高度≤1.6m。

1.1.1.5

浸泡槽蓋材質要求

采用透明亞克力并配有手柄，能充分把浸泡槽蓋好不漏氣，可以清晰看到浸泡清洗的狀況，預防消毒液氣體的外泄。

★1.1.1.6

清洗槽規格尺寸要求：

單方槽：≥長620mm×寬750mm，內徑長500mm×寬450mm×深200mm；

 雙方槽：≥1180mm×寬750mm，內徑長500mm×寬450mm×深200mm；

  轉角槽  ≥長750mm×寬750mm，內徑長450mm×寬450mm×深200mm；

★1.1.1.7

干燥臺規格尺寸要求：

≤長1500mm×寬750mm；

1.1.2

柜體：

1.1.2.1

柜體形狀要求：

采用分段式柜體，在便于搬遷的同時可以充分保證操作人員操作過程中的舒適度，減少對操作人員腰腹的疲勞和損傷，柜體底部離地高度≥150mm。

1.1.2.2

支架材質要求：

選用全優質SUS304不銹鋼材質，厚度1.5mm，高800mm，造型采用傾斜式設計，更符合人性化設計；底板采用PVC板，使用壽命更長，耐潮濕，不變形

★1.1.2.3

柜門材質要求：

采用彩色鋼化玻璃，具有環保、防火、防潮、防劃傷、耐腐蝕、易清潔不變形等特點，柜門采用上擋板和下柜門分體設計，更美觀，非整體柜門設計，柜門顏色為天藍色；柜門鉸鏈采用進口阻尼鉸鏈，實現柜門自動閉合到位。（提供相關的生產廠家及材質證明佐證材料）

★1.1.2.4

柜體底板材質要求：

柜體底板采用PVC塑鋼板材質，非復合板及碳鋼烤漆板，杜絕出現膨脹或生銹的情況。（提供省級以上檢驗所的材質檢驗報告）

1.2

智能化操作系統

1.2.1

水/氣“一次性”全自動灌注器

★1.2.1.1

全自動灌注主機要求：

采用隱藏式后置設計，不占用操作空間，一鍵式操作，方便快捷；注水注氣系統采用分離式設計，脈沖注水功能，并且在注水完成后自動實現注氣的切換，簡化了操作流程，系統采用“一次性”注水，避免了交叉感染的危險；電壓12V，壓力0.2～0.3MPa，循環水量1.7L/min，注氣壓力小于0.16MPa。（提供相關醫療器械注冊證佐證材料）

★1.2.1.2

控制器要求：

采用數字8位8段數碼管顯示，各流程功能均有微電腦控制隱藏式設計，工作面板作用PVC面膜，采用觸摸控制按鍵，非按鍵膜按鍵，按鍵處顯示藍色彩光，控制每槽實際操作流程，均按照屏幕提示進行清洗，并具備對多條內鏡分別定時、倒計時功能。（提供實物照片佐證材料）

1.2.2

酶液/消毒液全自動循環灌注器

★1.2.2.1

全自動循環灌注主機要求：

采用隱藏式后置設計，不占用操作空間，一鍵式操作，方便快捷；注液注氣系統采用分離式設計，脈沖注液功能，并且在注液完成后自動實現注氣的切換，簡化了操作流程，系統采用循環注液，避免了交叉感染的危險；電壓12V，壓力0.2～0.3MPa，循環水量1.7L/min，注氣壓力小于0.16MPa。（提供相關醫療器械注冊證佐證材料）

★1.2.2.2

控制器要求：

采用數字8位8段數碼管顯示，各流程功能均有微電腦控制隱藏式設計，工作面板作用PVC面膜，采用觸摸控制按鍵，非按鍵膜按鍵，按鍵處顯示藍色彩光，控制每槽實際操作流程，均按照屏幕提示進行清洗，并具備對多條內鏡分別定時、倒計時功能。（提供實物照片佐證材料）

1.2.2.3

酶液/消毒液倒計時裝置要求：

獨立記錄灌注剩余時間，時間顯示1秒-99分鐘。

1.2.2.4

快速接頭材質及功能要求：

整套快速接頭采用進口，快速接頭的底座與插頭部分全部采用耐酸堿的高分子塑料，可以有效的防止酸堿腐蝕，增強了耐磨性，快速插頭部分采用雙手指按式（雙手指按緊向后取出，向前接上）底座設計位置位于洗消槽后方，操作更加方便、自如、快捷，只需單手操作就可完成。

1.3

供排水、供氣系統

1.3.1

供氣系統

★1.3.1.1

醫用無油空氣壓縮機:要求

采用醫用低噪音無油空壓機，有主動散熱、自動排水功能，供氣壓力：max0.9MPa 供氣量：120L/min 儲氣量：36L  噪音≦40dB 電壓：220V 輸出功率：750W，為內鏡清洗工作提供持續純凈的壓力空氣；醫用無油空氣壓縮機應與工作站主體為同一生產廠家，以便及時提供其相關售后保養服務。（提供相關醫療器械注冊證佐證材料）

★1.3.1.2

中心氣體處理器要求:

無源型，分離空氣中的油污，水分，提高干燥臺上干燥氣體的清潔度，具有自動調節氣壓和自動過濾水分的功能，并另外設有注氣壓力調節器（不高于0.02MPa）,可調范圍0.15～0.6MPa,專為內鏡腔道提供清潔而又安全的氣壓，不損傷昂貴的內鏡。無耗材、免維護、免清洗。（提供注冊證檢驗報告佐證材料）

1.3.1.3

供氣管路要求：

采用優質的*品牌氣動部件，承壓強，壽命長，外徑【7.9，8.1】mm，內徑【5.4，5.65】mm，耐壓≥15kg。

1.3.2

高壓清洗噴槍

★1.3.2.1

高壓水槍材質及功能要求：

槍體采用SUS304不銹鋼，防止內腔腐蝕生銹，避免二次污染，配備八個螺旋式清洗噴嘴，清洗噴嘴與槍體之間可以任意更換，適合不同類型的內鏡管道，對內鏡管道及手術器械管壁進行沖洗；耐受壓力0-0.7MPa。

★1.3.2.2

高壓材質及功能要求：

槍體采用SUS304不銹鋼，防止內腔腐蝕生銹，避免二次污染，配備八個螺旋式清洗噴嘴，清洗噴嘴與槍體之間可以任意更換，適合不同類型的內鏡管道，對內鏡管道及手術器械管壁進行沖洗；耐受壓力0-0.7MPa。

1.3.3

供排水系統、不銹鋼水龍頭、不銹鋼落水器

★1.3.3.1

供水管路要求：

所有給水管采用優質PP-R冷、熱水管材和管件，符合GB/T 18742.2-2002中PP-R技術要求，具有耐熱、耐壓、保溫節能、使用壽命長等優點，產品特點：無毒、無銹蝕、結垢、不滋生、流速快、成本造價高；采用同質熱熔連接技術，管材、管件完全熔為一體，真正杜絕跑、冒、滴、漏。管材和管件高柔韌度，不怕嚴寒氣溫，可接受很大的膨脹，外形美觀，工藝精致，可回收性：在生產、施工、使用過程中對環境無任何污染，是綠色環保產品。（提供產品實物照片）

★1.3.3.2

排水管路要求：

所有排水管采用優質PVC-U排水管材和管件，符合GB/T 8804.2-2003要求，絕不使用任何PVC-U排水軟管，具有耐熱、耐壓、保溫節能、使用壽命長等優點，產品特點：無毒、無銹蝕、結垢、不滋生、流速快、成本造價高；采用同質化學連接技術，管材、管件完全熔為一體，真正杜絕跑、冒、滴、漏，管材和管件高柔韌度，不怕嚴寒氣溫，可接受很大的膨，。外形美觀，工藝精致，可回收性：在生產、施工、使用過程中對環境無任何污染，是綠色環保產品。（提供產品實物照片）

1.3.3.3

水質過濾器要求：

對工作站末洗槽內鏡的灌流和沖洗提供符合規范要求的過濾水，防止交叉感染，過濾型水處理器為5μm和0.1μm分級高精度超微過濾流量：0.3T/h，可更換濾芯。

1.3.3.4

前置過濾器要求：

安裝于設備總水源處，過濾水源中的雜質、水銹等異物，提供用水質量；外罩采用防爆透明符合材料，體積小巧節約安裝空間；具備沖洗功能，打開泄水球閥即可方便強有力的沖洗雜質；優質不銹鋼精密過濾網，過濾精度40~60um，可拆卸清洗濾網，無需更換濾芯。

1.3.3.5

自動/手動雙控水源控制要求：

自動/手動雙控水源的開關，不僅可以實現總水源的自動關閉，避免在無人看管使用時發生漏水現象，同時又可以實現在斷電情況下手動打開總水源，保證工作站的正常使用；電壓220V，流量2~3T/h，功率20W，工作壓力：0~0.8MPa

★1.3.3.6

不銹鋼水龍頭

廠家的全優質SUS304不銹鋼材質水龍頭，選用國際品牌陶瓷閥芯和出水嘴的起泡器過濾件，360度旋轉式設計，有冷熱水接口，冷熱水開關獨立控制，方便靈活，流量≥0.2L/s，多層防腐防銹處理，鍍層按GB/T 10125經過24h酸性鹽霧試驗后，達到GB/T06461-1986標準中10級的要求，可承受強酸強堿環境的使用；全304#優質高壓編織供水軟管及管件。（提供產品的材質檢驗報告和產品檢驗報告，兩份檢驗報告均提供打印版和紅章掃描電子版）

★1.3.3.7

不銹鋼落水器

與不銹鋼水龍頭同一廠家的全優質SUS304不銹鋼落水器，密封圈采用進口橡膠，使用壽命更長。（提供產品的材質檢驗報告）

1.4

其他附件

1.4.1

內鏡熱風干燥器：

對內鏡外表面進行干燥，風量大、干燥速度快、操作簡便等特點
功率：300~900W  控制：數碼5級可調

1.4.2

手套盒：

鋁制手套盒，可放置各種不同的手套

1.4.3

紗布盒：

鋁制紗布盒，可放置10cm×10cm紗布?jí)K不少于20塊；

1.6

整體參數

1.6.1

設備用電要求：

電壓：220V±22V 頻率：50Hz±1Hz  電氣安全性能符合GB4793.1-2007、GB14710-2009的要求。（提供相關檢驗報告佐證材料）

1.6.2

設備功率要求：

2.5kVA

1.6.3

設備噪音要求：

設備正常工作時，噪音應不大于70dB。（提供相關檢驗報告佐證材料）

1.6.4

設備水源要求：

流動水標準醫療機構應提供符合規范中要求的醫療用水，水壓0.3~0.4MPa

1.6.5

可適應性要求：

室外環境溫度：-20℃～50℃  室內工作環境溫度：-5℃～40℃   相對濕度：≤90%

1.6.6

安裝要求：

1.醫療機構應保證進行清洗消毒的房間必須通風良好，且室內為負壓，換氣次數為10次/h，外氣量2 次/h，如有必要需提供排風口用于設備的排風。                                                                                                                     2.醫療機構需在設備安裝前預留符合設備要求的進水口、排水口以及電源口。                                                                                                                  3.設備的供水管路、控制系統、電路系統等均免費安裝調試，并對操作人員進行免費使用培訓。

名稱

單位

清洗組1

清洗組2

共用

總和

備注

1.1

經濟中背板主體

洗消槽、背板、干燥臺均采用進口高分子復合材料（ABS+亞克力PMMA特種復合性材料及特種工藝制成）整體一次成型，無任何接縫，原料厚度≥10MM，臺面厚度≥70MM，通過高溫加工一次性熱合吸塑成型，區別于普通YKL（AKL）塑料、玻璃鋼或大理石等材料。無鋒角，無接縫，附著率低、抗?jié)B透性優異，表面光亮平滑、耐磨、耐酸堿、易清洗，損傷后容易修復、壽命長，不變色不變脆，對人體無毒性。柜體采用彩色鋼化玻璃，支架采用優質SUS304不銹鋼。

1.1.1

洗消槽

個

5

5

10

1.1.2

背板

米

3.17

2.98

2

8.15

1.1.3

干燥臺

米

2

2

1.1.4

柜體

米

3.17

2.98

2

8.15

1.1.5

支架

米

3.17

2.98

2

8.15

1.2

槽蓋

個

1

1

2

采用透明亞克力面板吸塑成形有手柄，能充分把浸泡槽蓋好不漏氣，可以清晰看到浸泡清洗的狀況，預防消毒液氣體的外泄。

1.3

水/氣“一次性”全自動灌注器

個

3

3

6

采用隱藏式后置設計，不占用操作空間，一鍵式操作，方便快捷，一次性用水；電壓12V，壓力0.2~0.3MPa，循環水量1.7L/min，注氣壓力小于0.16MPa

1.4

酶液/消毒液全自動循環灌注器

個

2

2

4

采用隱藏式后置設計，不占用操作空間，一鍵式操作，方便快捷；電壓12V，壓力0.2~0.3MPa，循環水量1.7L/min，注氣壓力小于0.16MPa

1.5

過濾型水質處理器

個

1

1

2

對工作站末洗槽提供符合規范要求的過濾水，過濾型水處理器為5μm和0.1μm分級高精度超微過濾流量：0.3T/h，可更換濾芯。

1.6

前置過濾器

個

1

1

2

安裝于設備總水源處，過濾水源中的雜質、水銹等異物，提供用水質量；外罩采用防爆透明符合材料，體積小巧節約安裝空間；具備沖洗功能，打開泄水球閥即可方便強有力的沖洗雜質；優質不銹鋼精密過濾網，過濾精度40~60um，可拆卸清洗濾網，無需更換濾芯。

1.7

鵝頸型不銹鋼水龍頭

個

4

3

7

廠家的全優質SUS304不銹鋼材質水龍頭，360度旋轉式設計，有冷熱水接口，方便靈活，多層防腐防銹處理

1.8

供排水、供氣系統

點

5

5

10

所有給水管采用優質PP-R冷、熱水管材和管件，符合GB/T 18742.2-2002中PP-R技術要求，所有排水管采用優質PVC-U排水管材和管件，符合GB/T 8804.2-2003要求

1.9

醫用無油空氣壓縮機

個

1

1

采用醫用低噪音無油空壓機，有主動散熱、自動排水功能，供氣壓力：max0.9MPa 供氣量：120L/min 儲氣量：36L  噪音≦40dB 電壓：220V 輸出功率：750W

1.10

中心氣體處理器

個

1

1

無源型，分離空氣中的油污，水分，提高干燥臺上干燥氣體的清潔度，具有自動調節氣壓和自動過濾水分的功能，并另外設有注氣壓力調節器（不高于0.02MPa）

1.11

熱風干燥器

個

1

1

對內鏡外表面進行干燥，風量大、干燥速度快、操作簡便等特點功率：300~900W  控制：數碼5級可調

1.12

高壓水槍

個

2

2

4

槍體采用SUS304不銹鋼，防止內腔腐蝕生銹，避免二次污染，配備八個螺旋式清洗噴嘴，耐受壓力0-0.7MPa。

1.13

高壓

個

1

1

1

3

槍體采用SUS304不銹鋼，防止內腔腐蝕生銹，避免二次污染，特殊訂制的內鏡清洗專嘴錐型噴頭，壓力：0～0.7Mpa，由中心氣體處理器調控氣壓。

1.14

手套盒、紗布盒

個

1

1

1

3

鋁制手套盒，可放置各種不同的手套鋁制紗布盒，可放置10cm×10cm紗布?jí)K不少于20塊；

2

名稱

單位

清洗組1

清洗組2

共用

總和

備注 三個轉運車
