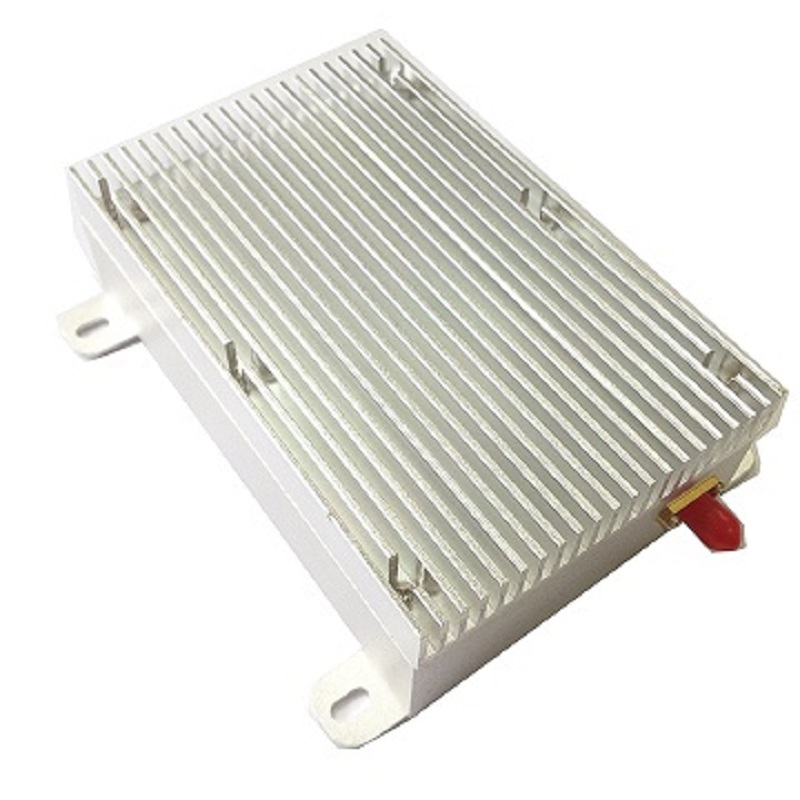

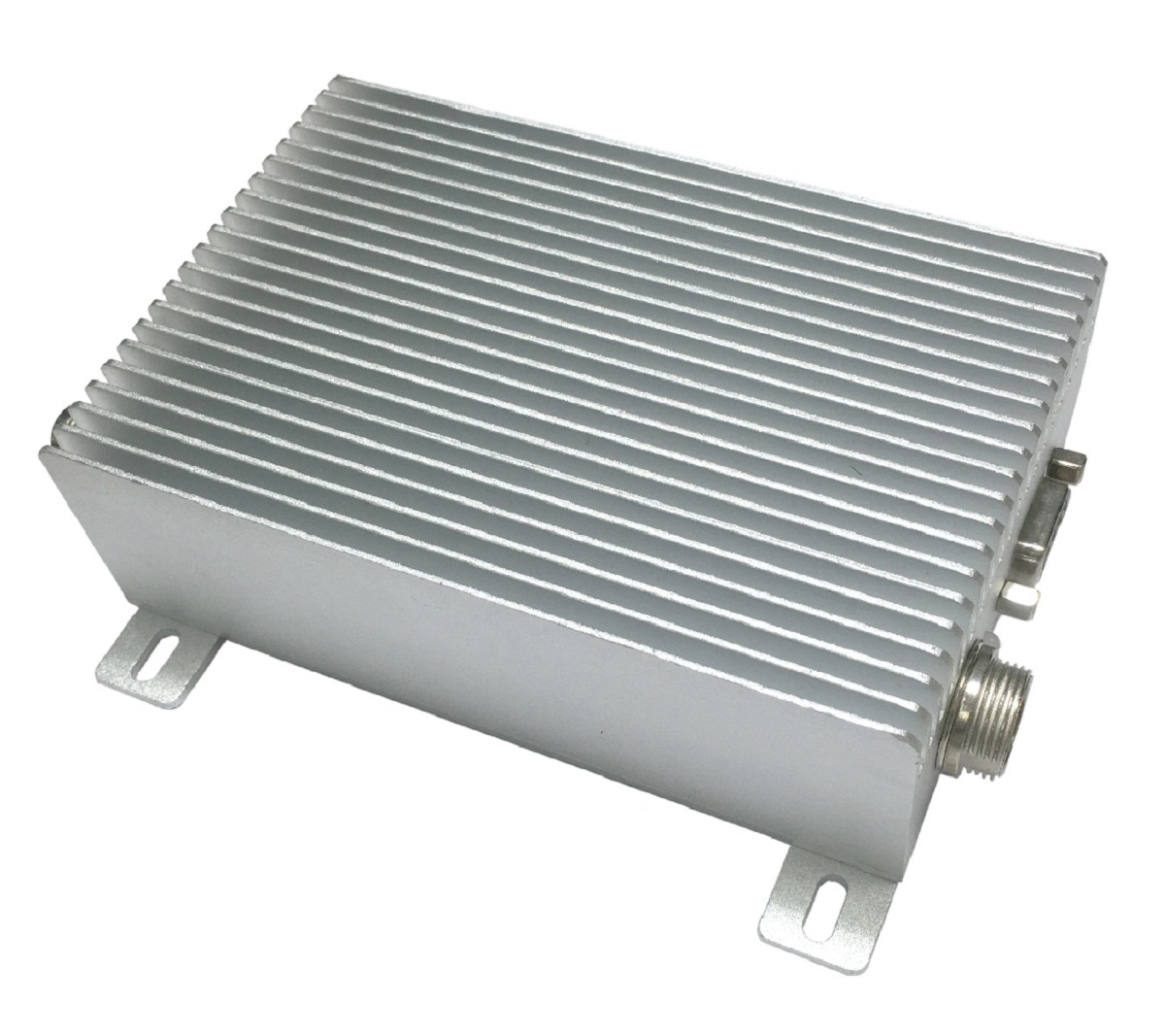

KYL-668 無線數傳電臺/25W /短載波無線數傳電臺 /語音數據同傳

1. 發射功率

內部采用進口功放模塊，發射功率25W可調，體積108mm×128mm×28mm。

2. ISM頻段工作頻率，無需申請頻點

載頻頻率150/230/450MHz等載頻 ，可存儲多達256個頻道。

3. 高抗干擾能力和低誤碼率

基于MSK的調制方式，采用通信協議，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。

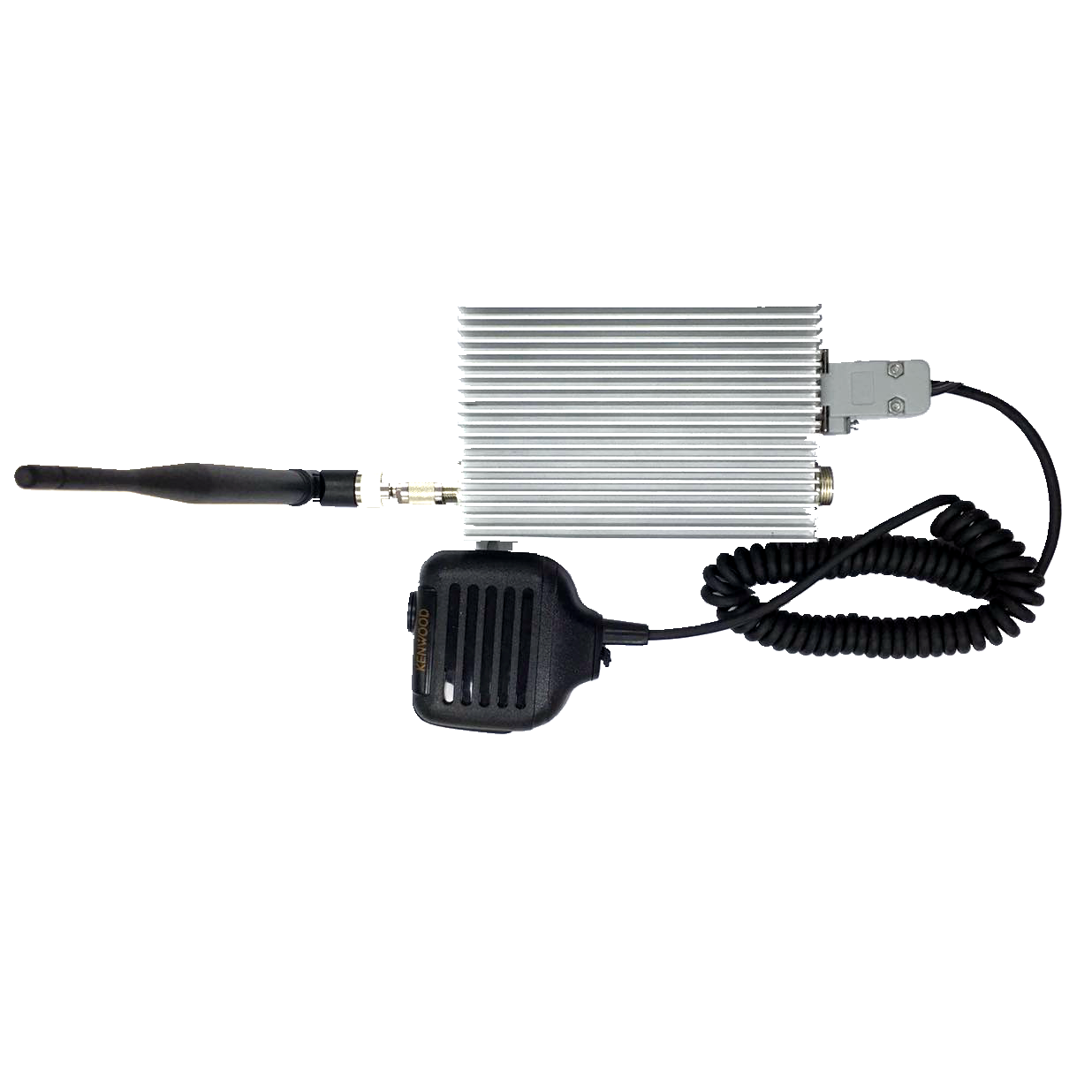

4.可傳輸語音或數據信號，作為無線車載對講電臺使用。

5.透明的數據傳輸。

  提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。

收發轉換時間：<50ms。

6. 多速率。

  KYL-668型模塊可提供1200bps、2400bps兩種通信波特率，串口波特率1200，2400，4800，9600，19200用戶可自行設定，

以滿足客戶設備對多種波特率的需要。

7. 可用電腦設置傳輸頻點，更改信道、確定工作模式。

8.接收、發送一體，半雙工通信，切換迅速。

9.雙鎖相環、雙VCO結構、高穩定度。

10. RS-232、RS-485、TTL 多種標準接口可選，可直接與用戶設備相連接。

11. 接口采用標準TTL、RS-232（或RS-485）電平，可以直連單片機或個人電腦。

船舶、城市交通、出租車對講系統，無線呼叫系統

工業自動化控制、電力調度，鐵路采集信號傳輸

水利工程監控、水情水文監測、氣象資料傳輸、環保監測設備、采油輸油測控

林業防護設施、無線信標、江河航運、地質勘探、GPS定位信息、軍事訓練、公安報警、遙控遙測等自動化控制領域

圖傳無線對講系統

                                                     668接口定義圖

基本參數
   ● 工作頻段：150/230/450 MHz

   ● 頻率容差：±2.5ppm

   ● 信道間隔：25KHz

   ● 天線阻抗：50Ω

   ● 環境溫度：-35℃~+75℃

   ● 調制方式：MSK

   ● 數據傳輸速率：1200/2400bps
接收指標

   ● 可用靈敏度：≤0.25uV

   ● 信噪比:  ≤50dB

   ● 鄰道選擇性:  ≥70dB

   ● 互調抗擾性：  ≥70dB

   ● 雜散響應抗擾性：≥70dB
發射指標

   ● 發射功率： 5-25W

   ● 調制失真： ≤3%

   ● 剩余調頻：≤-48dB

   ● 數傳頻偏： ≤4KHz

   ● 鄰道功率比： ≤-70dB

   ● 雜散射頻分量：≤-36dBm

電源

   ● 直流電壓： 12V (±10%)

   ?6?7● 靜候電流： ≤  60mA (需要更小電流可定制)

   ?6?7● 發射電流： ≤  6 A (發射功率為25W)

1、電源：

由于電臺功率較大，一般發射功率為25W時，電源容量要滿足12V  8A。請選擇紋波系數好的，抗干擾能力強的電源。若使用的是

開關電源，請注意將天線盡可能的遠離電源，因為天線發射時可能會影響開關電源的正常工作。當電臺發射出現故障時，檢查電源

電壓是否受天線的干擾而突變是排除故障的方法之一。

2、天線：

天線應按照電臺使用的頻段來選擇。 在遠距離使用時， 應當采用定向天線或者高增益天線，架設得應盡可能的高。

天線及其饋線的阻抗要與模塊的接口相匹配(50Ω)。如果天線阻抗不匹配，整機的效率會很低、功耗會增加，還容易損壞無線數

傳電臺。

天線架設應注意防雷和天線的方向性，接地要良好。

3 、饋線

饋線是連接在電臺和天線之間的同軸電纜。在選擇時應注意如下的指標：

阻抗：50Ω（市面上一般有75Ω和50Ω兩種，請注意區別）

衰減：每米饋線對信號衰減分貝（DB）數，哀減越小越好。

線徑：饋線的直徑越粗和層越厚實的饋線衰耗越小。

饋線連接頭：饋線的兩頭必須和天線和電臺的接頭匹配，連接頭的阻抗也為50Ω，而且必須牢靠連接。

安裝饋線時注意不要接的太緊，饋線進入室內后一般要繞一個環以防止雨水進入電臺，在多雷地區或天線安裝較高時，

需要安裝避雷器。

4 、散熱

電臺長時間發射時，要注意使電臺產生的熱量能及時散發出去，如果電臺散熱不好，容易造成無線傳輸工作不正常。

1、標準配件

1、KYL-668無線傳輸模塊一只。

2、電源線

3、跟據接口配數據線一條。

4、1.5米小吸盤
