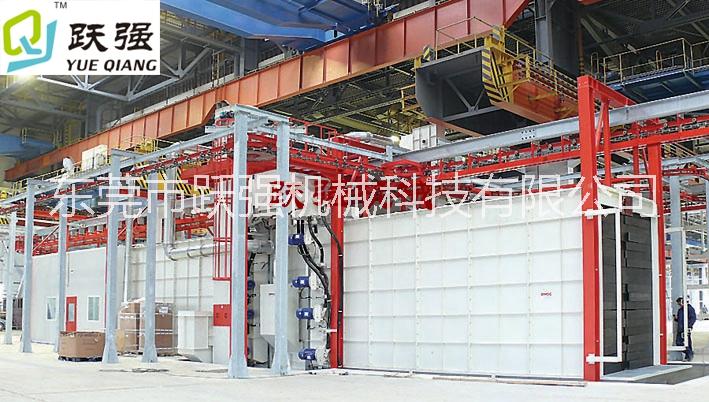

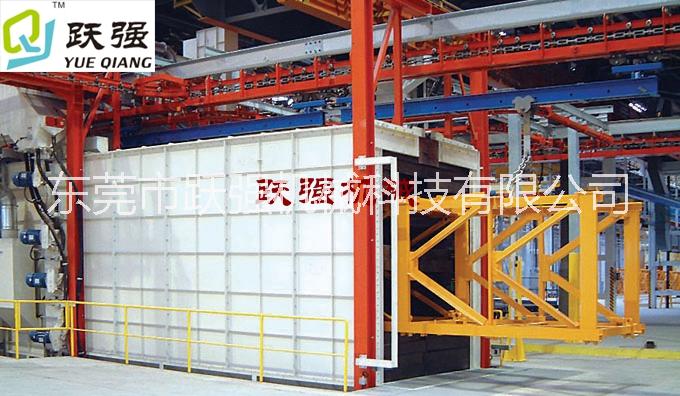

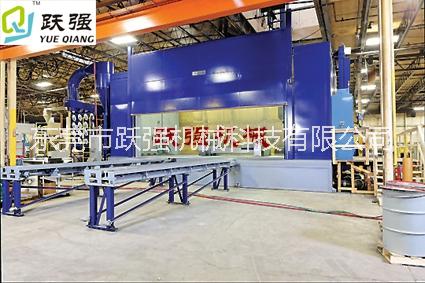

供應用于汽車表面處理|管道表面處理|閥門表面除銹的噴砂房

噴砂房方案概述：

本設計方案根據客戶提供的產品特性和要求而專門設計的自動回收砂料手工噴砂加工的濕式噴砂房，對各種規格的材料和鋼結構件、不銹鋼產品、設備等可達到表面進行除銹、毛刺、修整工件表面及增加涂層附著力等表面預處理要求。

本套設備主要由噴砂房體、噴砂系統、砂水回收系統、攪拌循環系統、水砂分離系統,電氣系統、壓縮空氣系統（用戶自備）等組成。

備注：不同表面處理產品噴砂磨料的選擇：

1、表面油漆產品：表面粗糙度直接影響油漆表面附著力，表面較粗糙附著力相對 較好，而且丸坑越致密越好，經驗證明不銹鋼產品表面粗糙度參數Ra3.2～Ra6.3um，表面漆膜附著力較好，可選用不銹鋼丸或金剛砂等磨料（禁止用鐵砂）。

2、表面噴塑產品：對于噴塑產品沒有“噴塑件表面粗糙度”這個標準，通常都是 用雙方認可的樣板作比較。因此需噴塑前噴砂的產品選擇磨料的大小要經過噴塑后雙方對樣板的認可。

3、表面光飾產品：要獲得亞光或漫反射表面，或?qū)ρb飾表面的拋光一般選擇球形 磨料，如玻璃微珠、金剛砂等，但具體選擇磨料的大小要根據圖紙技術條件以及客戶提供的比對樣板進行選擇。

注： 由于產品的噴漆、噴塑工序是在公司內完成的，故采購部在選擇外協噴 砂時，噴砂磨料的大小可讓噴涂技術員根據產品的噴涂技術要求提供樣板或具體參數。

二、 用途

本機是以磨液為介質，以磨液泵和壓縮空氣為動力，對固體類工件表面進行噴射加工的磨料射流設備。本機適用于以下類型的表面加工：

1）適用于液體噴砂、液體噴丸加工。

2）適用于大中型零件的單件噴砂（丸）加工。

3）清理熱處理件、焊接件、鑄件、鍛件等表面的氧化皮等，清理質量可以達到Sa3級。

4）工件表面涂、鍍前的預處理加工，可獲得活性表面，提高涂、鍍層的附著力。

5）改變工件表面的應力狀態，能提高零件的耐磨性和疲勞強度。

6）也適合用作舊機件的翻新處理。

三、適用工作條件

1）環境條件：本機應在環境溫度為5 ～ 40℃，相對濕度不大于85%的環境條件下正常工作。

2）電源條件：三相交流電源、380V、 50Hz，本機功率不超過23.1KW。

3）氣源條件：接入本機的壓縮空氣表壓為0.5~0.6MPa，壓縮空氣流量不小于2.2m3/min。

4）水源條件：接入本機的工業自來水水源表壓為0.15~0.2MPa。

四、 加工方式

人工手動噴砂。噴砂前，由工人將預加工件送入手推轉臺工作臺上，推入噴砂室內，關上大門，并根據工藝要求將水、砂料按比例注入砂料桶內，開啟噴砂系統。噴砂時工人必須穿戴防護衣帽，噴槍可以自由控制，操作靈活，可對工件表面進行和局部處理，符合加工要求。主要技術數據如下：

4.1  結構配置參數

噴砂房體尺寸：4000mmX4000X3500mmmm。

手動噴槍：1把、噴嘴直徑Ф12mm、氣嘴直徑Ф6mm。

手動清洗水槍：2把、可調節射流形狀(噴砂房體內外各1把)。

收砂器：1臺。

溢流沉淀箱：1個。

4.2  電氣設備及參數

1)  磨液泵：1臺。

2)  磨液泵電機：11KW、2840r/min，3N～、50Hz、380V、IP44。

3） 回砂泵：1臺。

4） 回砂泵電機：7.5KW、2840r/min，3N～、50Hz、380V、IP44。

5） 電磁閥：3N～、220V。

6） 控制電路電壓：3N～、24V。

7)  總功率：不大于23.1KW。

8)  噴砂加工效率：2M2/ 小時(噴砂效率與工作氣壓,使用磨料,工件表面的原始狀態有關)

4.3  磨料

    1）種類：推薦使用玻璃丸磨料，也允許使用其他非金屬磨料；

    2）粒度：46＃ ～ 120＃；

    3）用量：100-150Kg。

4.4  壓縮空氣耗氣量

1）噴槍工作氣壓（開機后的壓縮空氣表壓）：0.4～0.6MPa；

2）單槍耗氣量：約為1.5～2.2m3/min。

3）整機耗氣量：約為1.5～2.2m3/min。

4）壓縮空氣源推薦參數：氣源壓力為0.7~0.8MPa，排氣量不小于2.2m3/min [指標準狀態(20℃、101.325kPa)下的空氣體積流量]。

3.6  壓縮空氣進氣管內徑：Ф13mm。

3.7  工業自來水進水管內徑：Ф13mm。
