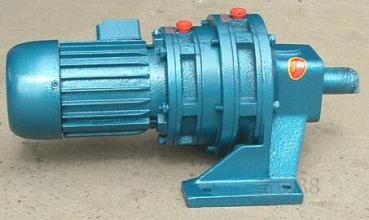

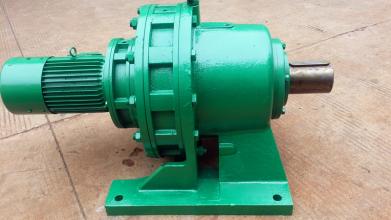

供應XWED106擺線針輪減速機

XWED106擺線針輪減速機1、多齒同時嚙合傳動，抗過載能力強，可靠性高。

   2、主要傳動件采用軸承鋼并經淬火磨削，高強度設計，堅固耐用、壽命長。

   3、慣性小，適合啟動頻繁和正反轉。

   4、低噪音率，一級減速可達92%以上。

   5、結構緊湊，同軸輸出。

 4.關于xwd106擺線針輪減速機

  XWED106擺線針輪減速機產品簡介 主要技術參數及特點: 采用全系列模塊化式組合設計制造,低噪音、高轉矩、無漏油,多種安裝方式,形成機 電一體化的傳動裝置。

   擺線針輪減速機從0.25KW-55KW，輸出扭矩可達70N.M-20000N.M，如需更低的輸出轉速，可采用雙級擺線減速機甚至三級相組合的形式實現?？膳洳煌愋偷碾姍C(普通電機、單相電機、防爆電機、變頻電機、制動電機等)。

   擺線針輪減速機廣泛應用于食品糧食機械、印刷包裝機械、環保機械、輸送設備、化工設備、冶金礦山設備、鋼鐵電力設備等。

A.擺線針輪減速機基本原理： 擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。

　　在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套。

　　當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

B.擺線針輪減速機詳解、參數、性能、結構及表示法： 一、 擺線針輪減速機是一種比較新型的傳動機構，其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因為擺線針輪減速機具有：高速比和率、結構緊湊體積小、運轉平穩噪聲低、使用可靠、壽命長、設計合理，容易分解安裝等特點。

二、XWED106擺線針輪減速機是一種采用少齒差行星傳動原理的新穎減速裝置，可廣泛用于石油、化工、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置，適用工作溫度為正負40度，因此，擺線針輪減速機受到用戶的普遍歡迎并在各個行業和領域被廣泛的使用。
