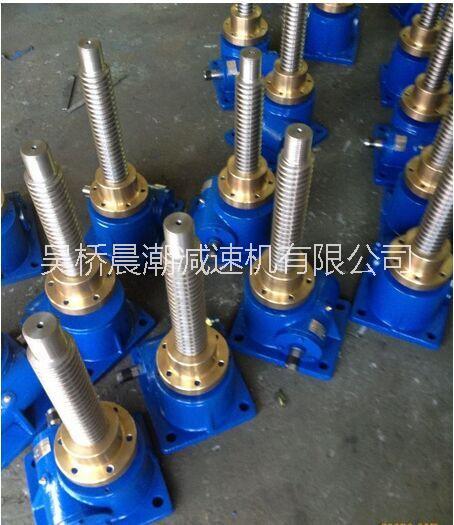

供應用于升降的SWL50噸蝸輪絲桿升降機

滄州市噸蝸輪絲桿升降機廠家

采購數量

1 臺以上

價格

電議

運費： 河北滄州市吳橋縣 | 買家支付運費

購買數量： 庫存 500臺

在線詢盤聯系方式尚未完善

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應用于升降的SWL50噸蝸輪絲桿升降機）

加工定制： 是
類型： 固定式升降臺
型號： SWL50噸蝸輪絲桿升降機

SWL50噸蝸輪絲桿升降機，絲桿規格SWL50噸蝸輪絲桿升降機，SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。

用途：
該產品可廣泛用于機械、冶金、建筑、化工、**、文化衛生等各個行業。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。輸入轉速1500r/min，提升速度2.7m/min。有不同的結構型式和裝**式，提升高度按用戶的要求制造。該裝置可以自鎖
1、結構型式
升降機按結構型式分為：1型－絲杠同時作旋轉運動和軸向移動；2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
2、裝配型式

絲桿升降機每種結構型式又分為兩種裝配型式：A型－絲杠（或螺母）向上移動；B型－絲杠（或螺母）向下移動。3、絲杠頭部型式　　1型結構型式的絲杠
頭部分為：
I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。4、傳動比升降機分為兩種傳動比，即普通（P）和慢速（M）。5、絲杠的防護。1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

型號	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
絲桿升降機起升力,KN	25	50	100/150	200	250	350	500	1000	1200
絲桿升降機拉力,KN	25	50	99	166	250	350	500	1000	1200
絲桿升降機絲杠螺紋尺寸	Tr30×6	T×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	T0×20	Tr160×23	Tr180×25
蝸輪蝸桿傳動比（P）	普通6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
蝸桿每轉行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蝸桿每轉行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蝸桿傳動比（P）	6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
絲桿升降機滿負荷蝸桿扭距N?m	18.6	39.5	119/179	240	366	600	970	2323	3316
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
滿負荷蝸桿扭距N?m	8.86	19.8	60/90	122	217	340	425	997	1658
絲桿升降機絲桿軸伸長度	1500	2000	2500	3000	3500	4000	5500	6500	7000
絲桿升降機許用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）總效率％	23	21	23	21	19	18	15	13	12
慢速比（M）總效率%	14	12	15	13	11	11	11	10	8
潤滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
絲桿每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
絲桿升降機潤滑劑	合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）

SWL絲桿升降機

型號			SWL 2.5	SWL 5	SWL 10 SWL 15	SWL 20	SWL 25	SWL35	SWL50	SWL100	SWL120
S1			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S2			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350	行程+400
S3			150.5	193	230	262	317	350	416	550	570
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			97	130	150	176	217	240	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	18	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
鍵GB11096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	190
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			48	65	80	100	130	150	170	240	240
D1			98	122	150	185	205	260	300	420	420
D2			70	90	100	120	150	180	220	310	310
D3			45	60	76	83	114	121	145	180	220
D4			98	110	130	170	200	210	260	370	370
D5			60	70	95	108	133	139	170	215	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
b1			20	25	17	35	30	35	45	60	60
b2			20	18	18	31	40	40	50	65	65
F			8.5	12	6.5	6	8	10	16	40	40
絲杠頭部型式	Ⅰ	d2	20	25	40	50	70	80	95	130	150
		I1	30	40	50	60	63	80	90	120	140
		I2	45	51	73.5	80	92	100	120	150	170
	Ⅱ	D7	98	122	150	185	205	260	300	370	400
		D8	75	85	105	140	155	200	225	280	310
		D9	40	50	65	90	100	130	150	200	230
		d3	14	17	21	26	27	33	39	48	48
		F1	12	18	20	20	25	30	35	75	80
		F2	30	40	50	60	63	80	90	120	140
		F3	45	51	73.5	80	92	100	120	150	170
	Ⅲ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	m95×3-6g	M130×4-6g	M150×4-6g
		I3	30	39	50	60	63	80	90	120	140
		I4	45	51	73.5	80	92	100	120	150	170
	Ⅳ	d5	50	65	90	110	130	150	180	220	260
		d6	25	35	50	60	70	80	80	90	95
		b3	30	42	60	75	90	105	120	160	180
		I5	25	37.5	50	60	70	80	80	90	100
		I6	50	75	100	120	140	160	160	180	200
		I7	85	117	153.5	170	204	240	270	330	360
		I8	70	105	130	150	175	220	240	300	335

2型結構尺寸
升降機

型號			SWL2.5	SWL5	SWL10 SWL15	SWL 20	SWL 25	SWL 35	SWL50	SWL100	SWL120
S			行程+85	行程+100	行程+125	行程+150	行程+170	行程+205	行程+250	行程+320	行程+330
S1			行程+215	行程+270	行程+335	行程+404	行程+476	行程+535	行程+603	行程+815	行程+845
S2			行程+238.5	行程+300	行程+359	行程+430	行程+513	行程+580	行程+685	行程+880	行程+910
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			100	131	160	194	226	250	290	375	375
H1			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	14	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
鍵GB1096			5×5×32	6×6×32	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	100
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			98	122	150	185	205	260	300	420	420
D1			68	83	110	140	160	180	200	260	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
F			26.5	30	34	39	52	45	65	80	80
安全裕度X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
活動螺母	D2		80	87	110	120	155	190	220	300	330
	D3(K6)		50	70	90	90	130	150	180	240	260
	F1		45	60	75	100	120	145	170	220	270
	F2		15	18	25	30	35	35	50	70	80
絲杠頭部型式	Ⅰ	d2(k6)	20	25	40	50	70	80	95	130	150
	Ⅰ	I1	30	40	50	60	80	80	90	120	140
	Ⅱ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	m95×3-6g	M130×4-6g	M150×4-6g
	Ⅱ	I3		39	50	60	63	80	90	120	140
