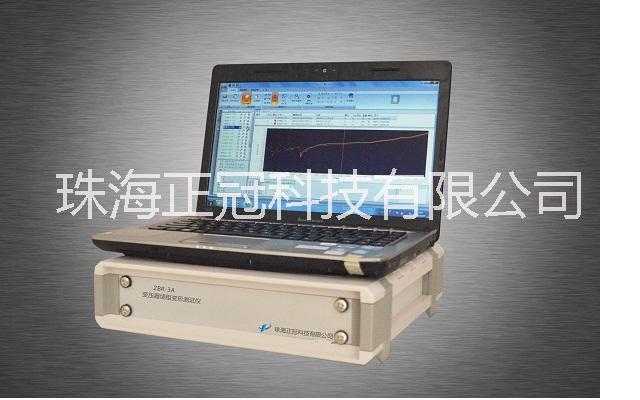

ZBR-3A繞組變形測試儀

電力變壓器在運行過程中不可避免地要遭受各種故障短路電流的沖擊。在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，嚴重時將直接造成突發性損壞事故。

變壓器在遭受短路故障電流沖擊，繞組發生局部變形以后，即使沒有立即損壞，也有可能留下嚴重的故障隱患，例如：

1.絕緣距離發生改變，固體絕緣受到損傷，導致局部放電。當遇到過電壓作用時有可能發生匝間、餅間擊穿，導致突發性絕緣事故，甚至在正常運行電壓下，因局部放電的長期作用發生絕緣擊穿；

2.繞組機械性能下降，抗短路能力降低。當再次遭受故障短路電流沖擊時，繞組的變形現象加劇，甚至因承受不住巨大的電動力作用而發生損壞。

用頻率響應分析法測量變壓器的繞組變形，在國內已有多年的使用經驗。實踐證明，該方法具有較高的檢測靈敏度，能滿足現場使用的要求。

ZBR-3A變壓器繞組變形測試儀，秉承國內同類產品的技術特點，符合DL/T911-2004 電力行業標準《電力變壓器繞組變形的頻率響應分析法》，在儀器的易用性方面有較大的提高，并且增加了如下功能。

1.  完全符合DL/T911-2004 電力變壓器繞組變形的頻率響應分析法行業標準；

2.  數字化濾波技術，可現場干擾信號的影響，保證測試數據的重復性；

3.  操作簡單，測量迅速，測試變壓器繞組頻響特性的時間不超過2分鐘；

4.  智能診斷功能，可根據對比曲線間的相關系數，標定曲線差異并生成診斷結論；

5.  具備測試報告生成、打印、保存及圖譜插入等功能，便于報告編寫與診斷；

6.  具備調用并轉換其它同類產品數據的功能，提高了測試數據的共享性；

7.  獨特的自校驗功能，可避免因測試線纜及儀器自身故障而導致錯誤的判斷；

檢測原理

變壓器繞組在較高頻率的電壓作用下，每個繞組均可視為一個由線性電阻、電感（互感）、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數H(jω)進行描述，如圖1所示。如果繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網絡的傳遞函數H(jω)的零點和極點發生變化，從而使網絡的頻率響應特性發生變化。

用頻率響應分析法檢測變壓器繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。

變壓器繞組的幅頻響應特性采用掃頻檢測方式獲得，如圖1所示。連續改變外施正弦波激勵源Vs的頻率f(角頻率ω=2πf)，測量在不同頻率下的響應端電壓V2和激勵端電壓V1的信號幅值之比，獲得激勵端和響應端情況下的繞組幅頻響應特性。

測得的幅頻響應特性曲線常用對數形式表示，即對電壓幅值之比進行如下處理：

H（f）=20Log[V2(f )/V1(f )]

式中：H（f）為頻率f時傳遞函數的模│H(jω)│；V2(f )和V1(f )為頻率為 f 時響應端和激勵端電壓的峰值或有效值│V2(jω)│和│V1(jω)│。

圖中：L、K及C分別代表繞組單位長度的分布電感、分布電容及對地分布電容，V1、V2分別為等效網絡的激勵端電壓和響應端電壓，Vs為正弦波激勵信號源電壓，Rs為信號源輸出阻抗，R為匹配電阻。

圖：頻率響應分析法的基本檢測回路

分析判斷

變壓器繞組的幅頻響應特性曲線中通常包含多個明顯的波峰和波谷，經驗及理論分析表明，這些波峰和波谷的分布位置及分布數量的變化，可作為分析變壓器繞組變形的重要依據。

1.  幅頻響應特性曲線低頻段（1kHz-100kHz）的波峰或波谷位置發生明顯變化，通常預示著繞組的電感改變，可能存在匝間或餅間短路的情況。頻率較低時，繞組的對地電容及餅間電容所形成的容抗較大，而感抗較小，如果繞組的電感發生變化，會導致其頻響特性曲線低頻部分的波峰或波谷位置發生明顯移動。對于絕大多數變壓器，其三相繞組低頻段的響應特性曲線應非常相似，如果存在差異則應查明原因。

2.  幅頻響應特性曲線中頻段（100kHz-600kHz）的波峰或波谷位置發生明顯變化，通常預示著繞組發生扭曲和鼓包等局部變形現象。在該頻率范圍內的幅頻響應特性曲線具有較多的波峰和波谷，能夠靈敏地反映出繞組分布電感、電容的變化。

3.  幅頻響應特性曲線高頻段（>600kHz）的波峰或波谷位置發生明顯變化，通常預示著繞組的對地電容改變，可能存在線圈整體移位或引線位移等情況。頻率較高時，繞組的感抗較大，容抗較小，由于繞組的餅間電容遠大于對地電容，波峰和波谷分布位置主要以對地電容的影響為主。

用頻率響應分析法判斷變壓器繞組變形，主要是對繞組的幅頻響應特性進行縱向或橫向比較，并綜合考慮變壓器的短路情況、變壓器結構、電氣試驗及油中溶解氣體分析等因素。
