供應不定位漏水控制器XW-PC-1，水浸傳感器

  XW-PC-1 控制器是一款成本低廉的智能化液體泄漏檢測設備，其輸出信號包含繼電器信號和485信號，不需要外加轉換模塊就可與各種監控系統相整合，實現遠程報警及遠程設備的控制。

1、技術參數:

基本特點

兼 容 性

既可以和檢測線纜配套使用，也可以連接其他檢測探頭

檢測距離

500米

通信方式

全雙工 485

環境額定值

存儲溫度

-40 oC 至60 oC（-40 oF至140oF）

工作溫度

-20oC 至50 oC（-4 oF至122oF）

濕    度

5%到95%（無冷凝）

電源要求

XW-PC-1

12VDC  3W

串行接口

網絡配置

RS-485雙線網絡，波特率可選，出廠默認為9600，可選地址為0到255，出廠默認地址01

通訊協議

MODBUS  RTU

繼電器

特    點

2組，常態通電或常態斷電

額 定 值

AC125V，0.5A，DC24V，1A

2、安裝指導

XW-PC-1漏液控制器使用導軌安裝方式。所選定的安裝位置應保證模塊不受自然環境、溫度極限或劇烈振動的影響。XW-PC-1控制器可扣裝于標準的35毫米DIN導軌上。如果現有電氣或儀表箱導軌上有空余位置，亦可用以安裝XW-PC-1控制器。也可直接在墻壁或箱體表面任何位置安裝一小段DIN導軌，然后固定XW-PC-1控制器，但應保證不會造成行走絆倒危險，或有對XW-PC-1控制器造成撞擊損壞的可能性。XW-PC-1控制器應被安裝在控制系統主機的連線長度1200米的范圍之內。如超出1200米，請向廠商咨詢增加連線距離的方法。

           安裝圖示

3、接線說明

通信線與感應線的連接

XW-PC-1 控制器可通過RS-485雙絞通訊電纜傳輸報警與狀態信息。電源/通訊電纜四根導線中的兩根用于遙測，其它兩根導線可用于供電，或者也可通過獨立布線供電。

“RS+”為 RS485 的正極（紅色），“RS-”為 RS485 的負極。

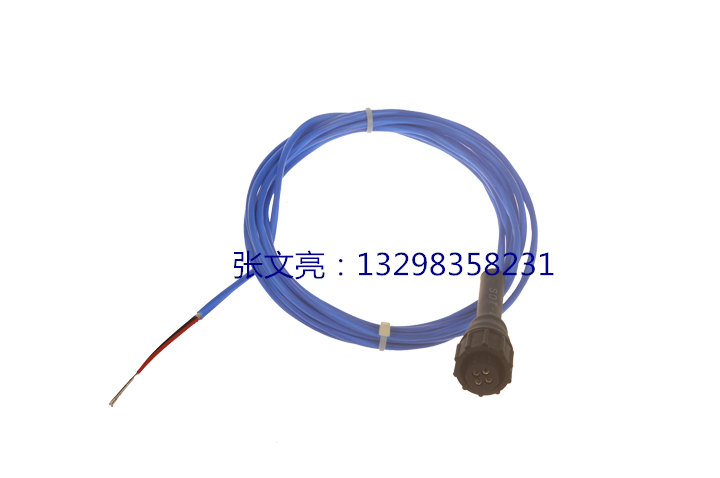

“R-”接引出線紅色芯線；“B-”接引出線黑色芯線。

報警繼電器連接

XW-PC-1 控制器的繼電器觸點可用于本地或遠程報警，或控制閥門等其它裝置，也可與控制自動化系統觸點輸入連接。繼電器僅針對泄漏報警動作，具有常開，常閉兩種狀態，用戶可自由選擇接出方式。

報警信號見下表。

4、系統配置操作說明

設備地址設置

如果將XW-PC-1 控制器集成于監控系統里，則需對每臺XW-PC-1 控制器分配一個獨立的通信地址。廠商所交付的所有XW-PC-1 控制器的網絡地址均為 01，波特率均為9600。

在設置XW-PC-1 控制器通信地址時，需要做以下步驟：

l XW-PC-1 控制器上電，并將通訊線通過RS485轉成RS232信號，接入PC機的串口。

l 在PC端打開配置軟件，如下圖所示。

l 選擇正確的串口號，然后點擊“開始查找”此時軟件自動搜索并確定控制器地址，再點擊“開始監控”則可對控制器進行調試。

靈敏度設置

具體步驟如下：

l XW-PC-1 控制器上電，并將通訊線通過RS485轉成RS232信號，接入PC機的串口。

l 在PC端打開配置軟件，選擇正確地址確保通信成功。

l 在軟件面板里，用鼠標點擊“靈敏等級”右邊的4個等級選項，分別代表控制器的報警靈敏度，等級越小靈敏度越低，默認等級為3。修改靈敏度時必須在“停止監控”狀態。

注意：控制器提供硬件復位功能，只需將跳線帽接至對應位置即可將控制器恢復至出廠狀態。

LED指示燈狀態
