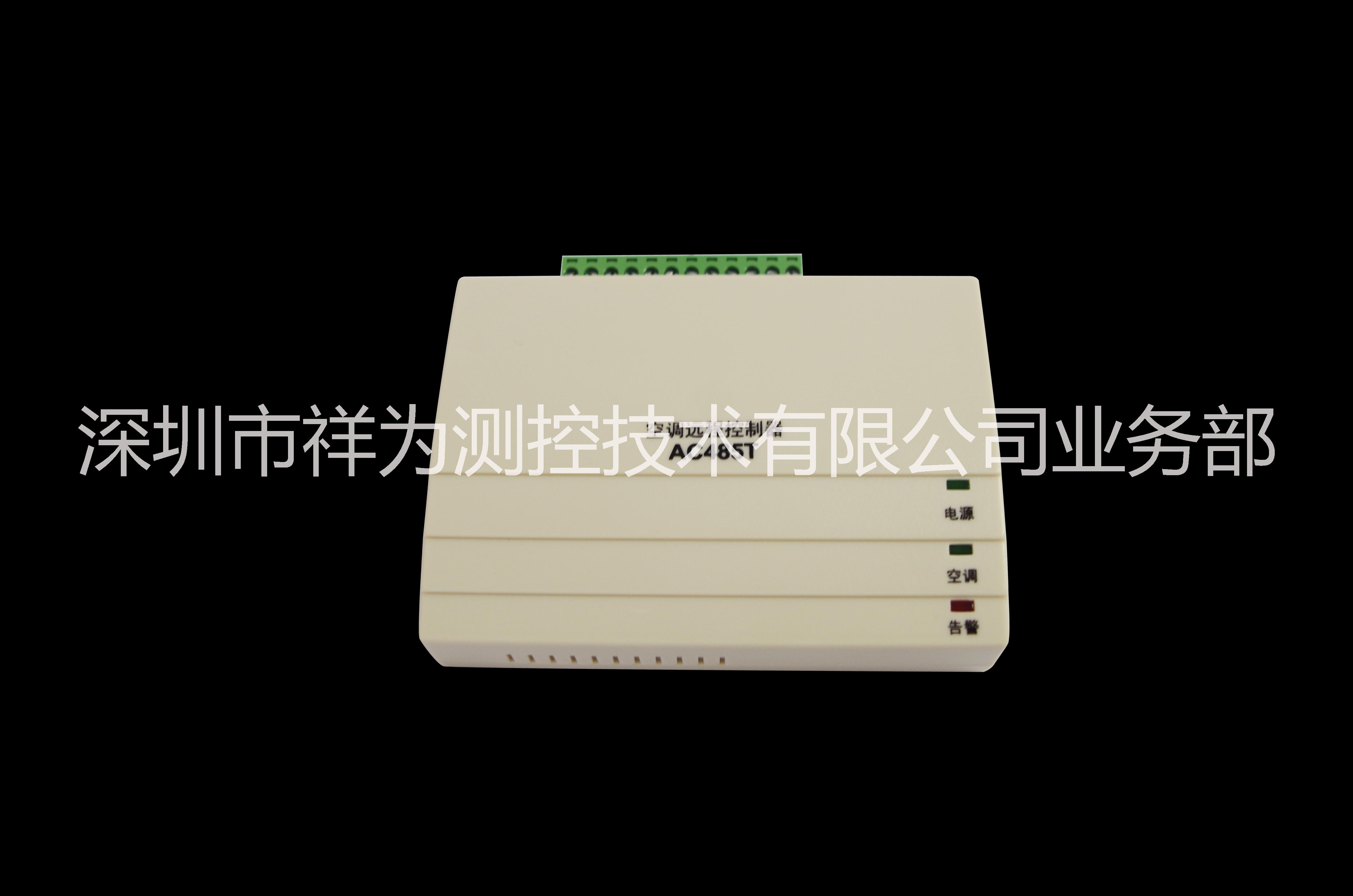

供應空調遠程控制器XW-AC485T
[空調控制器
電力監控
變電站環境監控系統]
深圳市空調遠程控制器廠家
[空調控制器 電力監控 變電站環境監控系統]
郵箱：
手機：
- 品牌： 深圳祥為
- 型號： XW-AC485T
- 類型： 成品
第1章 產品概述
1.1 產品簡介
AC485T空調智能控制系統提供多種功能，多種方式管理1臺空調，支持485通訊方式，實現告警功能?？梢越?jīng)濟有效的實現空調系統智能化：遠程、多機連接控制功能讓用戶不必再往返于各個空調之間；多種自動控制方式適應不同場所需求，使普通空調輕松實現自動化。AC485T空調控制系統兼容各種空調機型，性能優越、操作快捷，可廣泛應用于中小機房、UPS機房、運營商戶外、銀行網點等場所。
1.2 產品特性
n 可學習任何空調遙控器的紅外命令，兼容控制各種空調機型；
n 多種自動控制方式，無需人工干預，適用不同場所；
n 通信端口具有輸入輸出保護功能，有效防止靜電和脈沖干擾；
n 具有空調狀態檢測和重試操作功能，保證了（對空調）開關機操作的可靠性；
n 具備（空調）故障報警功能，降低空調停機故障造成的損失。
n 可外接一只溫濕度探頭AM2301采集環境溫度和濕度。
1.3 規格參數
| 類別 | 規格 | 描述 |
| RS485接口 | 接口類型 | 接線端子 |
| 通信速率 | 2400bps，4800bps，9600bps，19200bps，38400bps，57600bps，115200bps | |
| 控制空調數 |
| 1臺 |
| 紅外接發 | 接口類型 | 紅外接收頭，接線端子 |
| 載波頻率 | 接收：37KHz~39KHz，發射：38KHz | |
| 空調狀態檢測 | 接口類型 | 接線端子 |
| 輸入?yún)?shù) | AC0~2mA | |
| 告警輸出 | 接口類型 | 接線端子 |
| 極限參數 | AC250V/3A，DC30V/3A | |
| 開關量輸入 |
| 接線端子，干接點; 物理特性： |
| 溫濕度檢測 | 溫度 | 測量范圍：-20~+70℃，精度：±0.5℃ |
| 濕度 | 測量范圍：0~RH；精度：±3%RH | |
| 電源 | 額定電壓 | DC 12V/ 0.4A |
| 功耗 | <=2W | |
| 工作環境 | 溫度 | -20~50℃ |
|
| 濕度 | 5%~95%RH，無冷凝 |
| 外形尺寸 |
| 130×90×32 (mm)， |
第2章 安裝指南
2.1 外觀
l LED指示燈
| 指示燈 | 狀態 | 描述 |
| 電源 | 亮 | 控制器供電正常 |
| 空調 | 亮 | 檢測到空調正在運行或提示學碼 |
| 滅 | 檢測到空調已關機 | |
| 告警 | 亮 | 控制器沒有成功開啟/關閉空調或溫濕度異常 |
l 按鍵
| 按鈕 | 功能描述 |
| 復位 | AC485T通電正常工作時，有告警產生時，按下復位按鍵，會取消告警。 上電前按住復位按鍵通電3秒后，蜂鳴器發出兩聲短鳴后，控制器復位波特率和地址（9600,1）成功。 |
| 學碼 | AC485T通電正常工作時，長按2秒后蜂鳴器響2聲提示開始學習開機碼，學成功響1聲，學不成功響4聲，再響2聲開始學習關機碼。注：這里的開機碼對應制冷開機碼。 |
l 紅外接收
紅外接收口，控制器從此口接收由空調遙控器發出的紅外碼，學碼時用。
l 接線端子
| 標識
| 功能描述 | |
| RS485 | A | 溫濕度傳感器RS-485數據線 A(D+) |
| B | 溫濕度傳感器RS-485數據線 B(D-) | |
| 溫濕度/DI | VCC | 溫濕度傳感器AM2301的電源線 |
| DATA | 溫濕度傳感器AM2301信號 | |
| GND | 地線（溫濕度傳感器 AM2301 與 DI 共用） | |
| DI | 開關量輸入端口，可用于控制空調和空調狀態檢測 | |
| 電流檢測 |
| 連接電流檢測線圈，用于檢測空調開關機狀態，接口無極性 |
| 紅外 | + | 連接紅外發射線正極 |
| - | 連接紅外發射線負極 | |
| DO |
| 干接點型告警聯動接口，或控制空調開機關機，可配置 |
l DC12V電源接口
電源接口，插入DC12V電源適配器，電源輸入范圍：9Vdc~15Vdc。
2.2 安裝結構
AC485T空調遠程控制系統包括：管理軟件、控制器、電流檢測模塊、紅外發射線。系統安裝結構下圖所示：
2.3 連接紅外發射線
1、 將紅外發射線的二極管一端固定在空調紅外接收窗口處
2、 將紅外發射線的裸線端連接空調控制器的紅外接口，
注意：紅色線接 + ，白色線接 -
2.4 連接電流檢測線圈
1、 將電流檢測模塊套入空調供電線路的零線
2、 將電流檢測模塊裸線端接入控制器的檢測接口（不分極性）
2.5 安裝RS485通信線
管理主機可通過兩種方式與控制器進行通信：
l 空調控制器網絡
管理主機通過RS232-485轉換器與RS-485總線連接構成本地網絡，使用單機控制軟件與控制器通信。
1、連接AC485T和RS485通信總線，
2、將RS485總線通過轉換器與計算機連接
