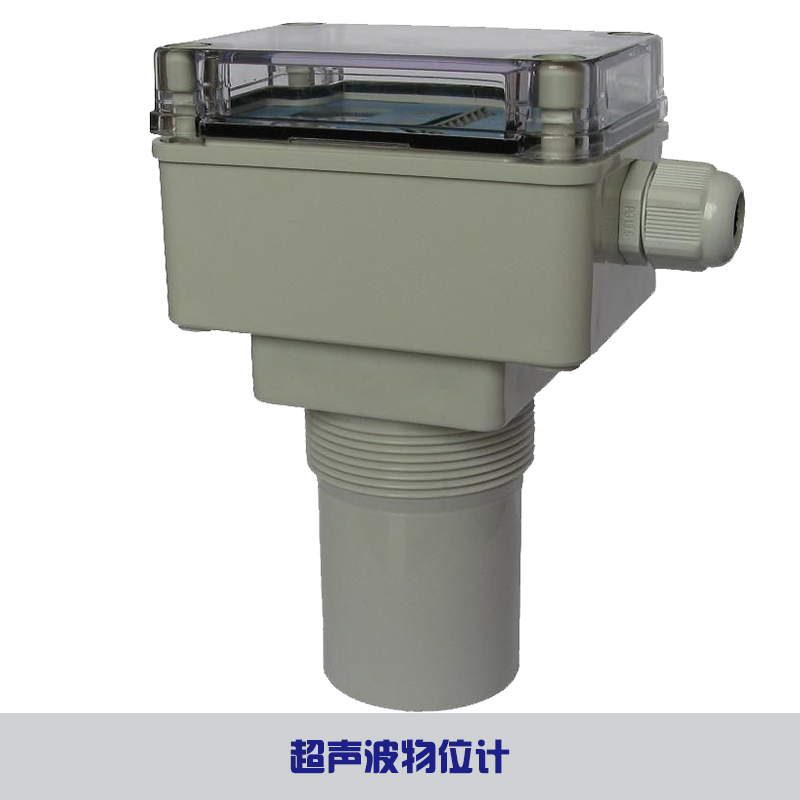

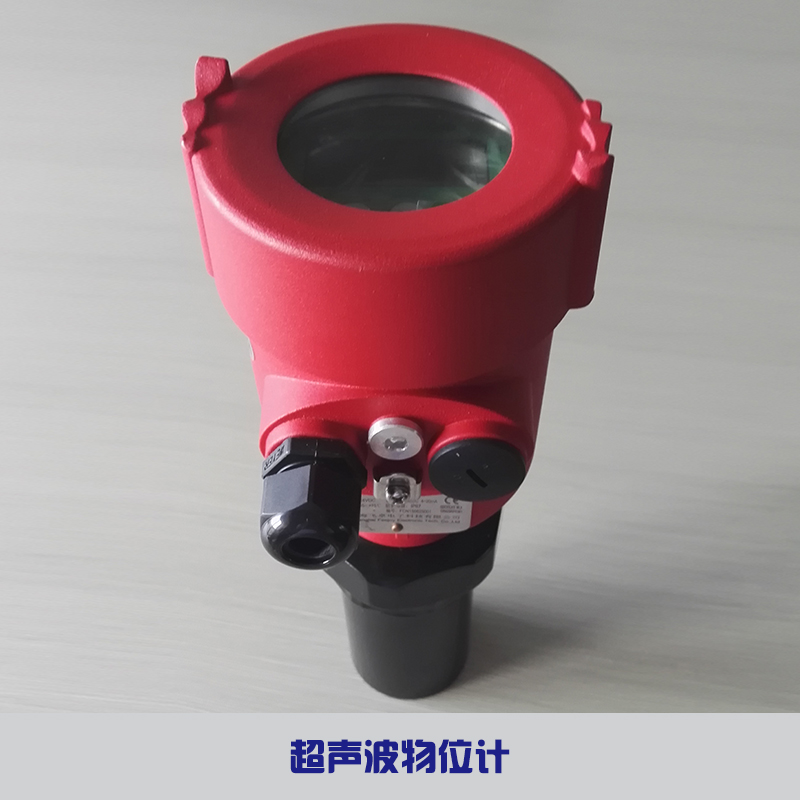

供應用于物位測量的超聲波物位計 一體式超聲波物位計安裝

工作原理

    超聲波物位儀是一臺博采眾長，吸取了國內外多種物位儀優點。實現了全數字化，人性化設計理念的通用型物位儀，具有完善的物位測控功能。數據傳輸功能和人機交流功能。主芯片采用進口工業級單片機，數字溫度補償和寬電壓輸入穩壓等…相關集成電路。具有抗干擾性強。本機是增強尼龍防水外殼，由于為非接觸式檢測方式，較其它儀器更衛生，更耐潮濕、粉塵、高溫、腐蝕氣體等惡劣環境，具有高可靠，無污染、性能穩定,價格低廉等特點，因此可廣泛應用于與物位，料位，液位測控相關的各個領域。

新升級版加入了ＨＡＲＴ協議通信支持，彌補了兩線制儀表無數據輸出的缺點，可直接與ＨＡＲＴ現場儀表通信。

安裝注意事項

1、探頭同時產生超聲脈沖波和檢測回波，超聲脈沖波以一定的錐形波面從探頭的表面?zhèn)鞑コ鋈?。在這個區域內，不應有任何阻礙并且遠離進料口。探頭的安裝位置應選擇在探頭的發射面和被測介質間沒有障礙物存在的位置。

2、在安裝探頭時需考慮容器的形狀。如果探頭安裝不正確，一定形狀的容器將產生二次回波。這類問題主要集中在圓錐形以及球形罐頂部。這種特殊的形狀可以將發射出的回波再聚焦放大產生錯誤讀數。選擇正確的安裝位置可以解決這一問題。

3、探頭可以選擇用法蘭或是標準的M60×2螺紋安裝（安裝接口與實物為準）。無論是法蘭安裝或是螺紋安裝，或是有無選擇錐筒，應該保證探頭的底部突出過程接口的底部。

4、探頭的安裝應避免其發射的聲波通道與容器壁保持理想?yún)^(qū)域內。量程與探頭安裝距離容器壁的區域，如果安裝距離小于理想?yún)^(qū)域下線所規定的距，則應將探頭安裝在“最小間距”區域之內。如果距側壁的安裝距離仍 “ 最小間距”線的下方，變送器將有可能不能正確地測量物位。

5、在固體物料測量中探頭需典型安裝于距離側壁1/3容器壁到中心進料口間距離。當物料堆積時將形成一個錐面，探頭安裝位置將給出一個平均物位的讀數，這個平均物位為當物料堆平的情況下的物位高度。這對于錐形的堆積或是卸料時出現的凹形堆積面都是正確的。

這種安裝所測得的平均物位高度僅對于圓柱形容器并且進料口處于容器中心線位置才是正確的。對于其它形狀的容器或是進料口不在中間位置，探頭的安裝應按照用戶的要求并應符合前述要求。

6、表面平靜無波的液體，超聲波測量將獲得效果。如果液體表面有雜物、氣泡或較大波動時，應加裝導波管。導波管直徑應大于120mm，且無接頭。
