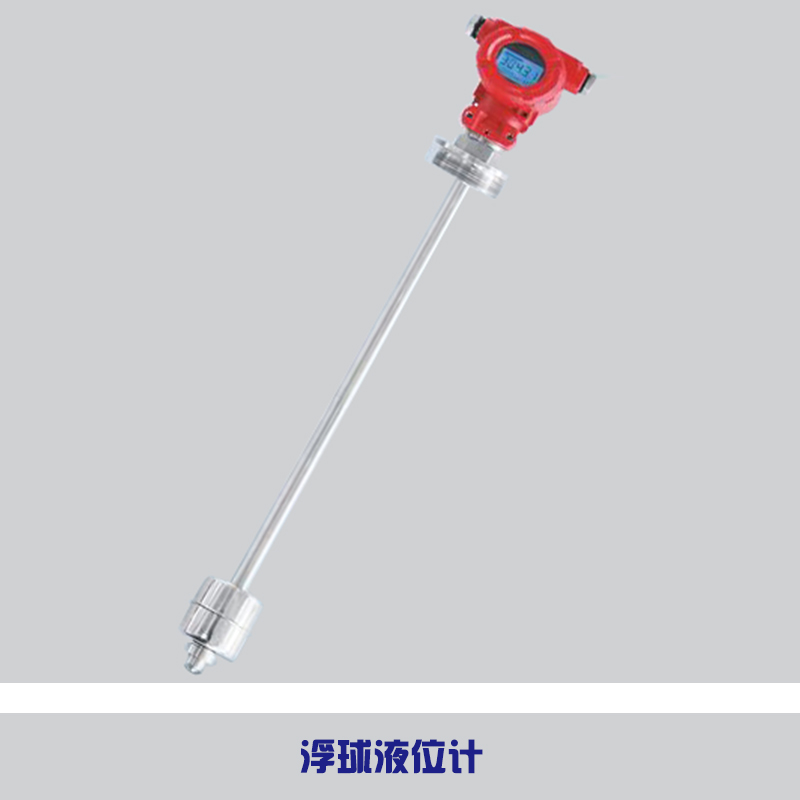

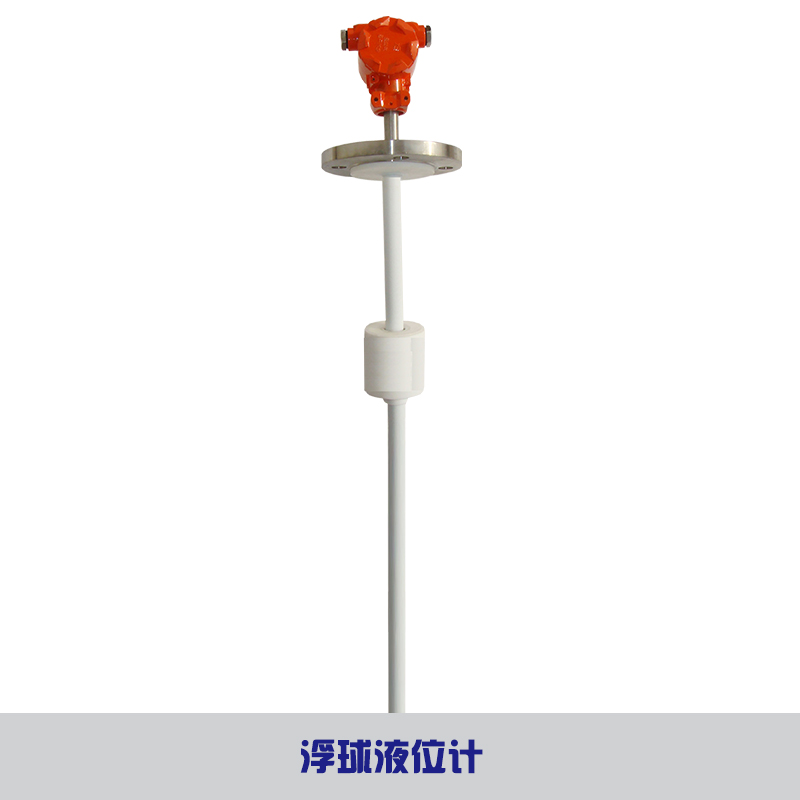

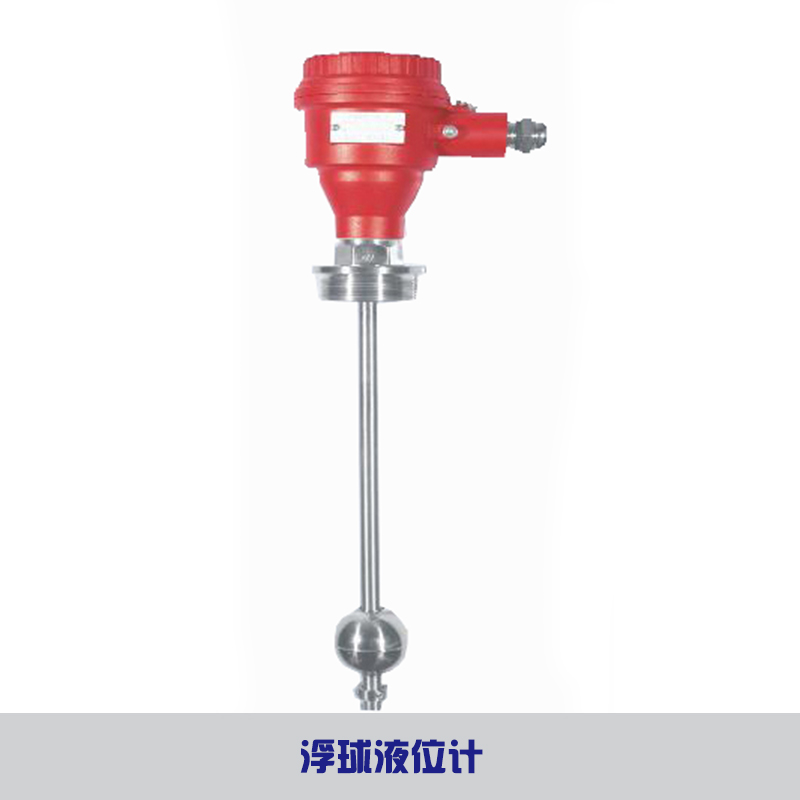

供應浮球液位計 不銹鋼連桿浮球開關 浮球液位計廠家

在密閉的金屬或塑膠管內，設置一點或多點的磁簧開關，然后將管子貫穿一個或多個中空且內部裝有環型磁鐵的浮球，利用固定環將浮球固定在與磁簧開關相關范圍內，當浮球移動時，其內部的磁鐵吸引磁簧開關接點動作，以作為液位的控制或指示。

安裝使用說明

1．安裝位置應遠離進水口，否則開關會因進水口的波動大而造成誤動作。

2．若開關裝置于混凝土池壁，可加裝L型角鋼支架。

3．若開關裝置于攪拌區域，可安裝防波管或防波擋板。

4．選擇管的內徑大于浮球直徑的法蘭連接管。

5．配線時建議使用Φ8mm多芯電纜。

6．被控制線路負載必須與開關接點容量相匹配。

7．被測液體的比重必須大于浮球比重。

8．塑膠材質適用于酸堿液體，金屬材質適用于燃油等高溫液體。

9．浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整固定浮球用環扣位置，以免浮球開關發生誤動作。

接點保護線路

1．當開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。                   注意：請勿將開關直接連接于電磁閥、馬達或電磁開關

2．當磁簧開關使用在有電容器、白熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在磁簧開關兩端并聯保護線路，如限流電阻器或突波吸收器等。

配線及接點說明

1．打開接線盒，將電纜線從入線口穿進，并鎖緊入線口電纜固定螺絲，根據銘牌及接線板端子臺上的標識將電源線、接點線接入對應的端子上。

2．接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。

3．浮球接點分為三種形式：

①1A：表示液位高于浮球時A-C接點接通

②1B：表示液位低于浮球時B-C接點接通

  ③1AB：表示液位低于浮球時A-C接點斷開，B-C接通；液位高于浮球時則A-C接點接通，B-C斷開

4．接線完成后請將盒蓋旋緊并將接線口固定，以確保接線盒防水。

常見故障及排除
