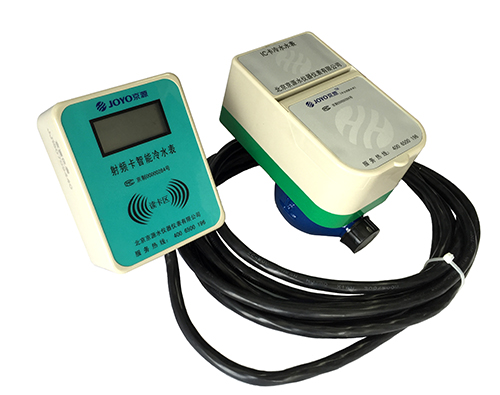

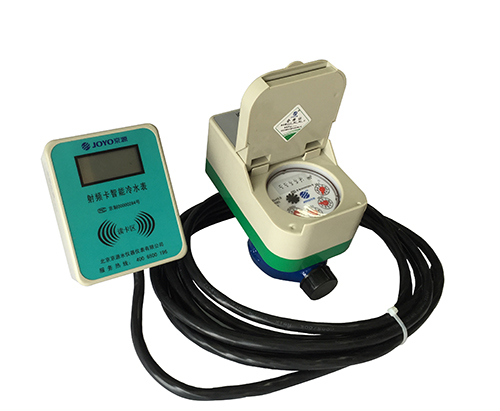

供應用于的京源農村安飲分體式IC卡水表

分體二次刷卡顯示IC卡水表

分體式IC卡水表，二次式IC水表，京源農村分體水表，帶二次表的IC卡水表，分體刷卡顯示IC卡水表，適用于農村安飲工程，以前射頻卡水表，需要用戶到井下刷卡，很不方便，為方便用戶查看用水量同時方便刷卡充值，我公司特研發了分體刷卡顯示的IC卡水表，把水表安裝在室外水表井、室外露天井中，把IC卡水表的顯示、數據讀寫及控制功能都集中到分體二次表上，二次表通訊有線的形式安裝在室內墻上。以此達二次顯示刷卡部分與水表分離，方便用戶！

其主要特點是水表可以長期浸在水中或潮濕的環境中工作，適合于刷卡不方便的地區用表，如：地下井，露天井等，智能水表可以記錄表的運行情況，可以提高管理效率，有效防止欠費，避免上門抄表，實現節約用水。

一、主要技術性能：

1. 被測水溫：0?—30?C（熱水表30?C-90 ?C）

2. 水表的公稱壓力≤1Mpa

3．水表的允計誤差：從包括最小流最qmin至不包括分界流量的低區±5%包括分界流量至包括過載流量的高區±2%。

4．管道的水壓度大于0.02 Mpa.

5.  DN15-25口徑水表是一體式IC卡水表，DN32及以上是MBUS-USB接口的IC卡水表。

6.  冷水表，中水表，熱水表三種表的共用一張IC卡，也就是做能一卡通用。

二、使用說明：

IC卡智能冷水表計量和監控?cái)?shù)據是通過水表和液晶顯示并用IC卡傳遞數據，液晶顯示如下圖所示：

 （1）液晶字段：

     IC卡水表液晶布局

 A. 顯示水量體積單位： m.3     B. 顯示容量為四位整數，一位小數。   C. 特定狀態顯示內容為： “本次購量”，“剩余用量”，“累計用量”，“閥關”,“閥開”，“交費”“換電池”，“限制本次購量”，“卡錯”，“攻擊”，“換電池”，“E-01[EE錯]”，“E-03[受磁攻擊]”，“E-07[內部電池電壓過低]”。

三、外形尺寸：

水表連接尺寸如圖：（圖3）

四、安裝使用說明：

1.選用水表規格應該以常用流量為宜，不能單憑管道口徑來確定水表口徑。水表使用時被測水的水溫和水壓應符合主要技術性能1和2條要求。

2. 水表安裝時表殼上的箭頭方向必須與水流方向一致，立式安裝，

安裝地點應能防止暴曬，污染和水淹，且便于拆裝和觀察，寒冬季節應采取保溫措施。

3. 鍋爐進水端安裝水表時必須安裝止回閥，防止熱水和蒸汽回流損壞水表。

4. 水表和儀表罩殼上嚴禁擱置任何物品。應注意，防濕，防潮，嚴禁水滴滲入水表和儀表內損壞儀表，影響用戶正常使用。

5. 長期使用后，雜物堵塞或零件磨損等原因引起誤差。水表上的鉛封用戶不得啟動，發現不正?，F(xiàn)象應通知自來水公司或物業公司檢修。

特別告示：注意安裝預留尺寸必須符合水表外形尺寸安裝要求，由于預支留尺寸不足造成水表外殼受損壞，責任自負。

五.  服務承諾產品實行“三包”原則：

１、凡屬質量原因所造成的水表故障，本公司實行“三包”自購買日起為期2年。

２ 人為造成的損壞，本公司負責收費檢修，按檢修項目保用三個月。

３、由于安裝不當造成水表?yè)p壞不屬“三包”范圍。

用戶須知：

1. 使用用戶卡請正面持卡，按箭頭方向插入導向槽，IC卡務必插入到底。

2. 將新購水的用戶卡插入，顯示屏顯示新購水量。拔出用戶卡后，顯示屏顯示可用水量*（可用水量=原表內可用水量+IC卡中的新購水量）。

3. 本表的計量基準是機械式水表。當預付費系統出現故障，暫無法修復時，應以機械指針讀書為收費依據。

4. 因意外原因閥門關閉，用戶將用戶卡重新插入后，如有剩余水量閥門仍可打開。用戶按上述操作后仍不能打開閥門時請及時與銷售或制造單位聯系，請勿擅自拆封。

5. 用戶必須將用戶卡插拔一次后，方可重新購水

6. 當電池欠壓，顯示屏顯示“電壓低”，二十四小時后，如仍不更換電池，自動關閉閥門；更換新電池后，如有剩余水量閥門約一分鐘后打開，或再插入一次用戶卡，閥門也會自動打開。
