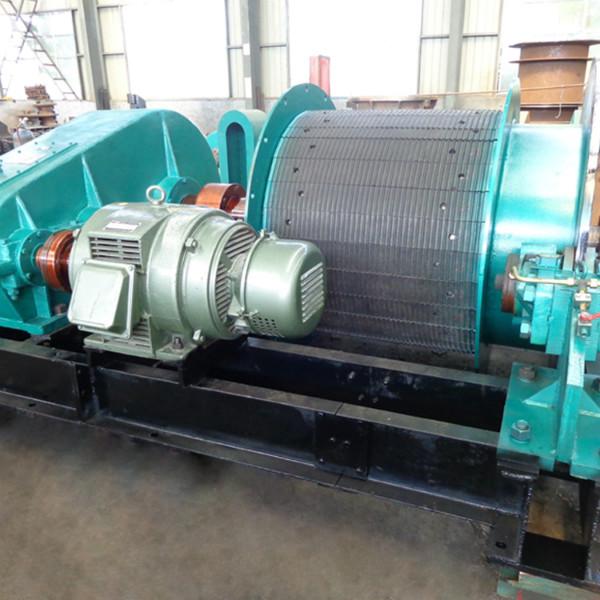

JTP型1米盤剎式絞車 提升4噸煤炭鉛鋅鐵等礦山物料

礦用提升絞車

• JTP-1.0X0.8礦用提升絞車整體車配置表

配置：45KW-8級電機=1臺、ZL850減速機速比1:31.5=1臺、高分子塑襯繩槽直徑18.5mm=1套、TJ033型液壓泵站=1臺、盤形制動器=2臺、機械牌坊式深度指示器（斜長220m）=1臺、定車裝置=1套、380VPLC電控=1臺、整體大架底座為兩半結構

提升絞車由以下主要部件組成

  ① 主軸裝置

   主要結構以引進瑞典公司技術設計、制造，同時借鑒了德國GHH公司提升絞車結構特點，參考國內中小型非煤礦山井下礦用提升絞車的運輸、安裝、使用和維護的相關條件，焦作市前牛礦用設備有限公司企業研發中心研制的整體絞車結構簡單、使用方便、水平同心度可靠，主軸裝置和底座大架均為可拆卸分解式，既保證了絞車整體運行的強度，又解決了礦用提升絞車井下運輸安裝使用的難題。

主軸裝置主要由主軸、卷筒、支輪、軸承、軸承座及調繩機構（限）等組成。

主軸為主要受力件和關鍵件，承受著整個主軸裝置自重、外載荷和傳遞全部扭矩，它對提升絞車長期高負荷正反轉運行至關重要。我公司采用主軸專業制造廠家：中聯集團新鄉愛斯福鍛壓有限公司產品，材質為中碳合金鋼，整體鍛制、正火熱處理、多次超聲波無損探傷后加工而成。機械性能好，質量和工期有保證。

卷筒采用16Mn優質合金鋼板材焊接成型；卷筒在承載后產生的變形能迅速擴散，應力變形不集中，有效地提高了卷筒的承載能力及抗疲勞強度。

主軸承是承受整個主軸裝置自重和鋼絲繩上全部載荷的支撐部件，采用瓦房店雙列球向心滾子軸承，干油潤滑。這種軸承調心性能好，能承載較大的徑向負荷和抗沖擊力，同時也能承受少量的軸向力，使用壽命長、效率高、維護方便。軸承座材質選用鑄鋼。

卷筒采用整體彈性結構形式，使用優質16Mm鋼板焊接而成后，采用整體退火工藝，筒殼的焊接應力后整體加工而成。制動盤、檔繩板為兩半圓結構可拆卸分解，用高強度螺栓與卷筒聯接組裝。

主軸裝置采用齒式調繩離合器，工作安全可靠，動作快速準確。（限）

卷筒表面裝配帶繩槽直徑21.5mm的高分子塑料襯板，控制排繩整齊有序。（采用焦作市欣潤成商貿有限公司產品）

    該產品經長時間在各種不同類型單繩提升絞車上使用和檢測證明，塑襯與木襯相比有如下特點：

    ① 機械強度高、使用壽命長

   抗壓強度比木襯高7～1 0倍，不會出現壓碎、繩槽搓平現象，使用壽命高于木襯5倍以上。

    ② 適應范圍廣

抗干裂耐潮濕，不會出現木襯的干裂、腐爛等現象，特別適合礦用淋水大、腐蝕性強等惡劣環境及井下條件使用。

    ③ 比重輕、不吸水比重為0.98g/cm3，比吸水后的木襯還輕，因此選用塑襯不會增加設備轉動慣量和無功功率。

    ④ 模壓成型、繩槽表面光滑

  安裝方便，鋼絲繩排列整齊，不會出現“咬繩、跳繩等現象”，大大延長鋼絲繩的使用壽命。

 ② ZL850型平行軸減速機：

  ZQ110型平行軸減速機系礦用提升絞車重載減速機，廣泛應用于起重運輸機械、礦山機械及通用化工等機械行業，其適用條件如下：

減速機齒輪傳動圓周速度不大于4m/s；

減速機高速軸的轉速不大于1500r/min；

減速機用于正反兩向運轉；

減速機工作環境溫度為-40℃~+45℃

產品特點：

承載能力大，使用壽命長，工作平穩，噪音低，密封性能好，安全可靠，安裝使用方便，適用于礦山等重載沖擊、載荷嚴重的場合。

輸入功率：132KW

輸出扭矩：53959N.m

③ YR-55KW-6級-380V電機采用山西電機制造有限公司產品。

YR系列（IP23）電動機為防護式繞線轉子三相異步電動機，其中，Y0是設計的低壓大功率電機。電動機的功率等級和安裝尺寸IEC，外殼防護等級為IP23，冷卻方式為IC01，連續工作制（S1）。適用于不含易燃、易爆、腐蝕氣體和較為清潔的自然場所。

本系列電動機能在較小的起動電流下，提供較大的起動轉矩，并且能在一定的范圍內調節轉速，可廣泛使用于：（1）需要比鼠籠轉子電動機更大的起動轉矩；（2）饋電線路容器不足以起動鼠籠轉子電動機；（3）起動時間較長和起動比較頻繁；（4）需要小范圍調速；（5）聯成“電軸”作同步轉動等場合，如：絞車、提升機、拔絲機、壓縮機、球磨機、榨糖機、卷揚機、傳輸帶等需要重負載起動、短時過負荷運行的機械設備。

本系列電動機具有效率高、過載能力強、噪音低、振動小、結構可靠、外形美觀等優點，特別適合對外出口，并可與進口設備配套、互換。本系列電機是用于取代JR、JR2、JR3等老系列繞線轉子電動機的升級換代產品，是實現節能降耗、提高配套主機技術水平和運行可靠性的理想產品。

   ④ 盤形制動器

盤形制動器裝置與液壓站組成了礦用提升絞車的制動系統，用于實現提升絞車的工作制動和安全制動。其中盤型制動器裝置為執行部件。由4個制動器裝置組成，每個支架上由4個單獨的制動器用高強度螺栓成對固定在支架上，每個制動器產生的正壓力是63KN，閘瓦設計摩擦系數為0.4。它由碟形彈簧提供制動力，制動力的大小可以通過改變液壓系統的制動油壓高低來調節。盤形制動器采用油缸后置式，它具有慣量小、動作快、可調性能好、可靠性高、通用性高、基礎簡單、維修調整方便等優點。盤型制動器在礦用提升絞車上做工作制動和緊急制動用，其驅動和控制由單獨的液壓站完成。我公司設計的制動器具有檢修制動器的鎖定功能，每一付制動器上都裝有截止閥，當檢修制動器時，可一付一付地進行。

 ■產品主要結構特點和性能特點

新型盤型制動器

   1)、采用的油缸后置盤型制動器

   2)、采用進口密封件

   3)、采用進口碟形彈簧

   4)、采用進口管接頭及管路

⑤ TJ033雙回路液壓泵站（帶電氣延時二級制動）

TJ033雙回路液壓泵站具有以下特點：

1、該系列液壓站可提供全進口閥件站，也可提供部分國產閥件站。

2、具有完全獨立的雙油源雙控制回路的兩套系統，可完全獨立互為備用。

3、二套獨立的液壓系統設置在同一個油箱上。

4、該液壓站每套系統均獨立完成制動器正常開車和提升絞車緊急制動時的二級制動性能。

5、二級制動為電延時形式。

6、帶有手動緊急泄油安全裝置。

⑥ 聯軸器

主軸與減速機之間、減速機與電機之間均采用彈性棒銷聯軸器。彈性棒銷聯軸器的彈性元件和整體式外套結構，不僅減少了啟動、停車時的沖擊負荷，而且能確保兩個半聯軸器聯接的可靠性，具有傳遞扭矩大和補償安裝時對兩軸的微量偏擺及不同心功能，降低了安裝難度，減少了維護工作量。

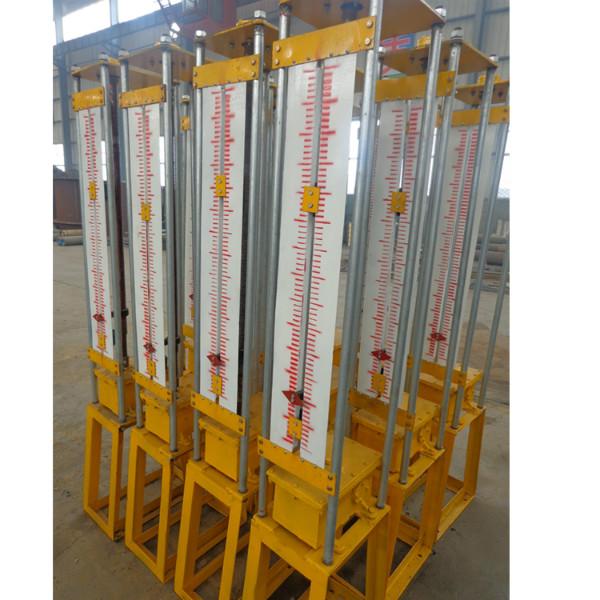

 ⑦ 深度指示器

采用機械牌坊式深度指示器，指示深度簡潔明了。

 ⑧定車裝置

    在提升絞車滾筒盤繩時、調繩時、檢修時，起到鎖定滾筒的作用。

 ⑨數顯智能操縱臺

    380V低壓PLC電控
