三維柔性工裝夾具技術標準：

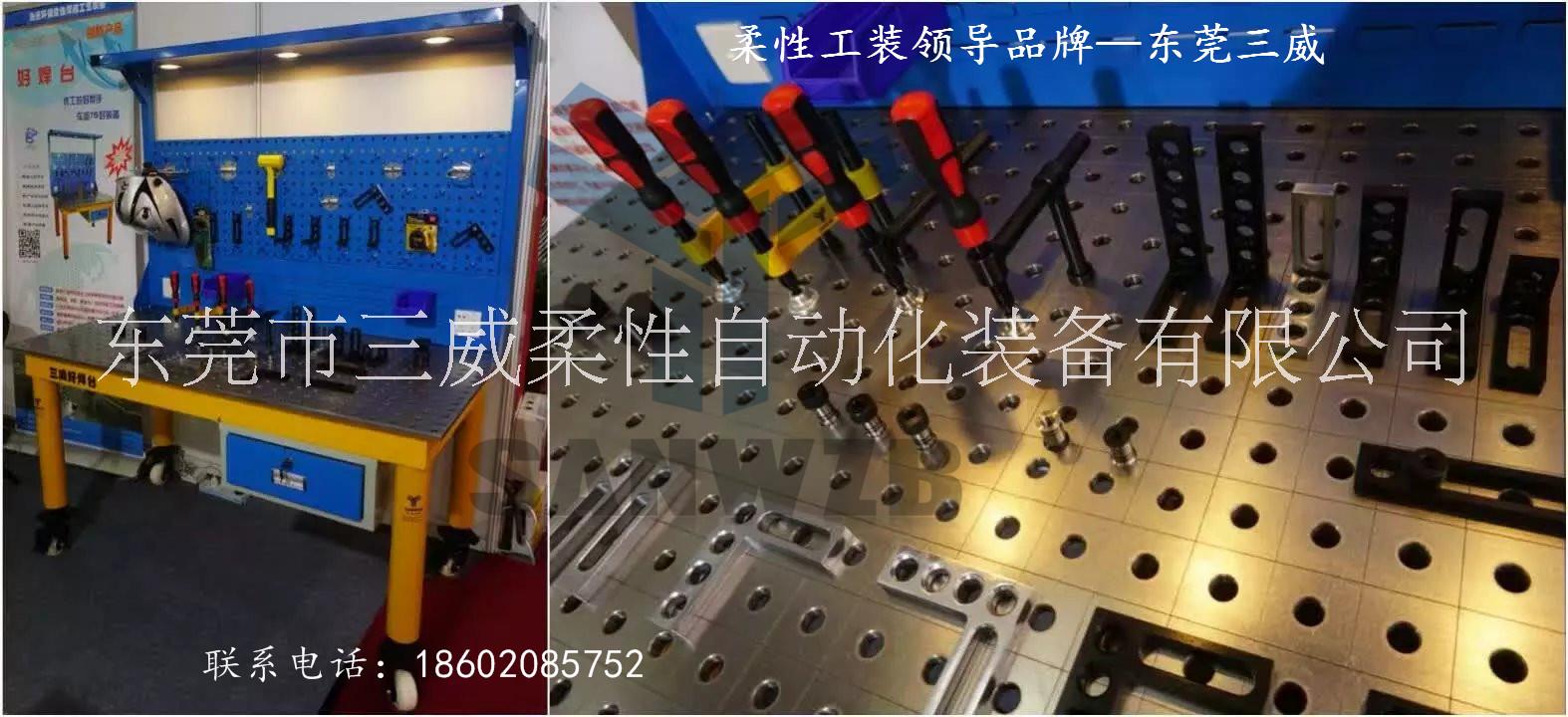

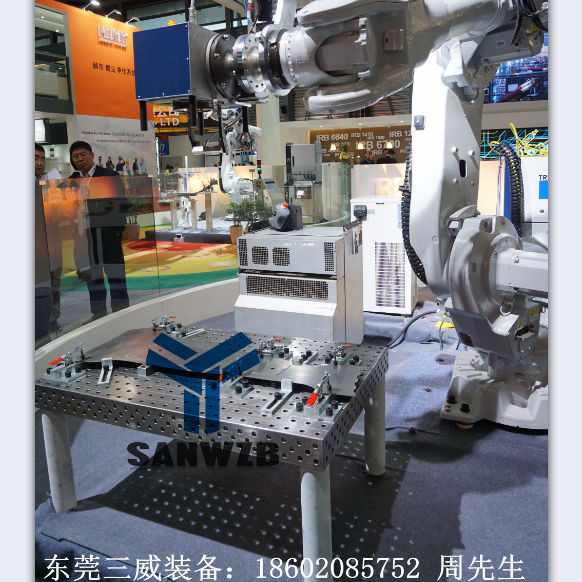

一、基礎三維平臺
1、工作臺材質：HT300，進行電爐整體退火熱處理，同時自然時效時長6個月以上，內應力；
2、平臺表面加工后無任何氣孔、砂眼、冷隔、裂紋、補焊等缺陷；
3、工作臺的平面度達到：0.1/1000mm；
4、工作臺的側面與上表面的垂直度達到：0.1/200mm；
4、工作臺兩組側邊相互之間平行度、垂直度達到：0.1/1000mm；
5、工作臺的工作表面光潔度:1.6μm；（表面狀況=看不清加工痕跡）
6、工作臺網格線規格：100x100±0.05mm，臺面邊緣X、Y方向都帶有毫米刻度線；
7、工作臺孔徑尺寸及精度：φ28.10±0.03mm，孔間距：100±0.03mm；
8、工作臺承重：支撐腿式：2T/平方米；框架式支撐：3T/平方米。

二、U型方箱、支撐角鐵
1、材質：HT300，進行電爐整體退火熱處理,內應力；
2、加工后任意工作面無氣孔、砂眼、冷隔、裂紋、補焊等缺陷；
3、工作面之間的形位公差精度：0.1/1000mm；
4、加工面光潔度：1.6μm；（表面狀況=開不清加工痕跡）
5、孔徑尺寸及精度：φ28.10±0.03mm，孔間距：100±0.03mm 或 50±0.03mm。

三、定位件（定位角尺、定位平尺、平面角尺等）
1、材質采用45＃鋼，發黑處理；
2、所有定位件均為整體下料加工，無焊接加工，保證定位件的強度和牢固性，防撞擊斷裂；
3、調質處理，硬度≥HRC35
4、孔徑尺寸及精度：φ28.10±0.03mm，
5、工作面光潔度：1.6μm。


四、壓緊器
1、壓緊器要求操作靈活方便，夾緊可靠；
2、壓緊機構壓頭采用分體式結構且不易脫落，同時要便于維護更換；
3、手持操作部分為膠手柄形式，抗腐蝕、耐磨、防打滑。

五、快速鎖緊銷
1、快速鎖緊銷采用五個鋼球定位，以保證定位精度，鎖銷尺寸精度為φ28h7；
2、鎖緊力大于25KN；
3、鎖緊銷可以拆卸清洗，提高壽命；
4、強度、表面硬度：≥590N/mm2、≥HR；
5、鎖緊銷手持圓頭部分帶有網紋圓弧結構，防滑且便于手動擰緊。
