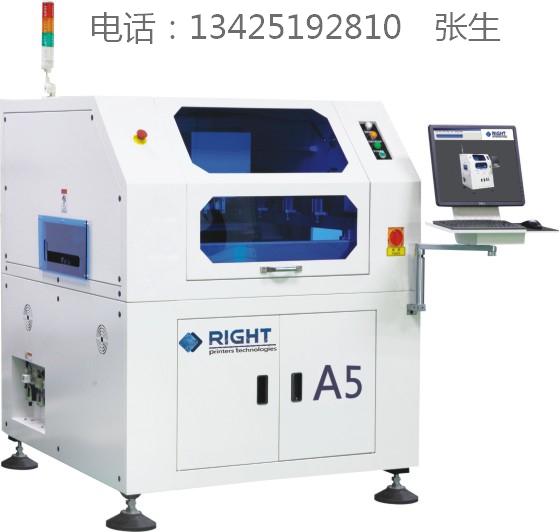

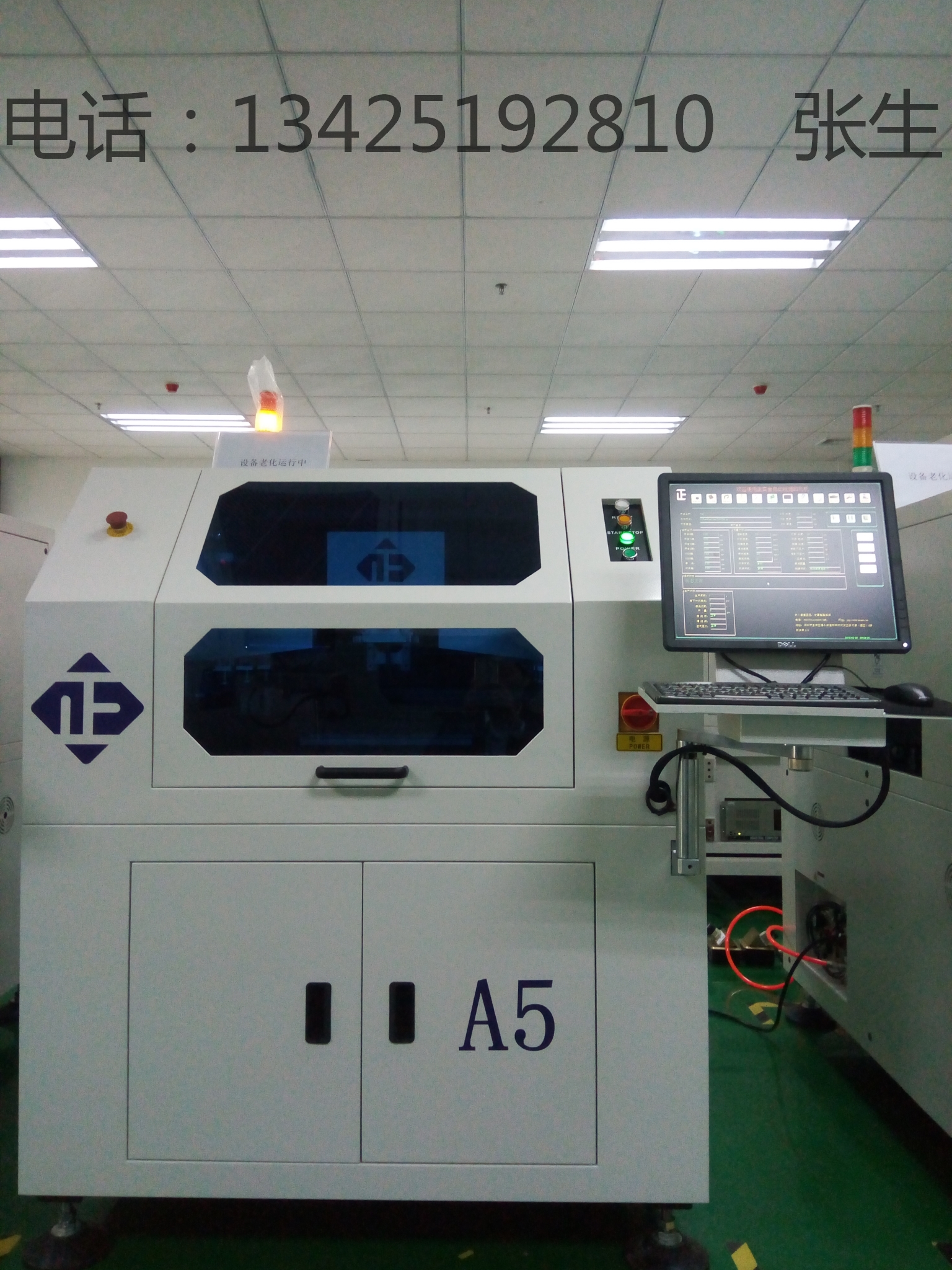

正實A5全自動視覺印刷機 全自動錫膏印刷機

機器技術參數：

　
Item 項目 　
網框尺寸Screen Frames Min Size 470X370mm
　　　　　　　　　　Max Size 737X737mm
　　　　　　　　　　Thickness 25~40mm
PCB Min Size 最小尺寸 50X50mm
PCB Max Size 尺寸 400X340mm
PCB Thickness 厚度 0.2~6mm
PCB Warpage 翹曲量 ＜1%
Transport Height 傳送高度 900±40mm
Transport Direction 傳送方向 Left-Right;Right-Left;Left-Left;Right-Right左-右;右-左;左-左;右-右
Transport Speed 運輸速度 Max 1500mm/S Programmable
Board Location
PCB的定位 Support System 支撐方式 Magnetic Pin/Up-down table adjusted
by hand磁性頂針/可手動調節頂升平臺
Clamping System 夾緊方式 side clamping,vacuum nozzle
柔性側壓,真空吸嘴
Print head 印刷頭 Two independent motorised printheads
兩個獨立的直聯式馬達驅動印刷頭
Squeegee Speed 刮刀速度 6~200mm/sec
Squeegee Pressure 刮刀壓力 0.5~15Kg/cm2
Squeegee Angle 刮刀角度 60°55°45°
Squeegee Type 刮刀類型 鋼刮刀 膠刮刀
Stencil Separation Speed 鋼網分離速度 0.1~20mm/sec Programmable
Cleaning System 清洗方式 Dry、Wet、Vacuum (Programmable) 干、濕、抽真空
Table Adjustment ranges 工作臺調整范圍 X:±10mm;Y:±10mm;θ:±2°
整機參數 Machine 　
Repeat ition Accuracy 重復定位精度 ±0.01mm
Printing Accuracy 印刷精度 ±0.025mm
Cycle Time 印刷周期
<</span>7s (Exclude Printing & Cleaning)
Product Changeover 換線時間<5Min
Air Required 使用空氣 4.5~6Kg/cm2
Power Input 電源 AC:220±10%,50/60HZ 1Φ 3KW
Cool Method 控制方法 PC Cool
Machine Dimensions 機器外形尺寸 1220(L)X1355(W)X1500(H)mm
Machine Weight 機器重量 Approx:1000Kg

機器配置：
1)可編程懸浮印刷頭
*兩套直聯式步進馬達驅動,前后刮刀壓力單獨可調,確保因刮刀材質疲勞變形而產生的前后印刷不一致性.
*有效地控制行程,提高印刷效率,防錫膏外泄.
2)標準型不銹鋼刮刀,獨特設計,提高使用壽命.
3)上視/下視視覺對準系統
4)干式/濕式/真空 可編程網板清洗系統
(適用于不同大小之鋼網)
5)PCB夾持裝置
*磁性頂針
*真空吸盤
*PCB側邊柔性夾緊裝置—保證PCB夾持時不會產生彎曲變形.
6)適用于不同厚度PCB的高度手動調整平臺—保證PCB與鋼網接觸.
7)數控導軌調整
8)工業控制型電腦,Windows7 XP界面操作系統
9)內建式軟件診斷系統
10)SMEMA接口
