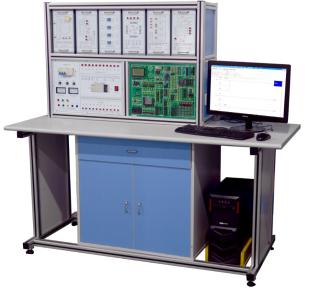

KBE-1006A單片機、PLC綜合實驗裝置

KBE-1006A單片機、PLC綜合實驗裝置

    該裝置是我公司生產的功能最為強大的單片機、PLC實驗儀，提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其。是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《可編程控制器》、《PLC》《C8051Fxxx高速SOC單片機原理及應用》等課程教學的配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教儀市場的性?xún)r(jià)比極高的微處理綜合開發實驗設備。系統提供了DOS，32位匯編，WIN32及驅動的所有源程序及相關的電子文檔和PPT演示，還提供了大量的實用資料，如匯編，DDK，SOFTICE等教材,32位的匯編可在VC++6.0中進行調試運行，極大地方便用戶的開發.

一、單片機系統組成：

系統組成：
·硬件：

（1）8/16位系統組成：51 / 96 CPU卡（仿真器外接），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）32位接口單元：32位開關邏輯電平輸入/ 輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI 接口驅動電路，32位PCI 接口卡（由PCI9054、93C56組成）。

（3）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（4）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（5）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

·軟件：

系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

二、PLC 可編程序控制器:

1、三菱FX1N-40MR主機，輸入電平開關12個，輸出顯示指示燈12只。

2、輸出繼電器及指示燈指示，安全接口接出；

3、PLC實驗電路：1、基本指令的練習、模擬電機正反轉控制、模擬霓紅燈控制、電視模擬發射塔、交通燈控制系統、自動送貨裝車系統、水塔水位自動控制、自動成型機系統、多液體自動控制系統、自動沖壓機控制系統、電梯模擬控制系統、郵件自動分揀系統、自動洗衣機控制系統、電鍍控制系統、自動售貨機系統、繼電器控制實驗

三、計算機：(學校自備)

四、實驗項目

（一）51單片機實驗

軟件實驗
（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒?yàn)；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

硬件實驗
（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；（打印機選配☆）

（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）

（14）I2C儲存卡讀寫實驗；

（15）繼電器控制實驗；

（16）步進電機控制；

（17）8253方波實驗；

（18）小直流電機調速實驗；

（19）16*16 LED點陣顯示實驗；

（20）128*64 LCD液晶顯示實驗；

（21）8250可編程異步通訊接口實驗（自發自收）；

（22）8251可編程通訊接口實驗（與PC機）；

（23）單片機RS232/485串行發送實驗（雙機通訊）；

（24）單片機RS232/485串行接收實驗（雙機通訊）；

（25）DS18B20單總線溫度測量實驗

（26）壓力實驗；

（27）PWM實驗

（28）射極跟隨器

（四）PLC實驗項目

1、基本指令的練習

2、模擬電機正反轉控制

3、模擬霓紅燈控制

4、電視模擬發射塔

5、交通燈控制系統

6、自動送貨裝車系統

7、水塔水位自動控制

8、自動成型機系統

9、多液體自動控制系統

10、自動沖壓機控制系統

11、電梯模擬控制系統

12、郵件自動分揀系統

13、自動洗衣機控制系統

14、電鍍控制系統

15、自動售貨機系統

16、繼電器控制實驗

相關產品：

KBE-1006B單片機、EDA、PLC、變頻綜合實驗裝置

KBE-1006C單片機、EDA、PLC、變頻、觸摸屏綜合實驗裝置
