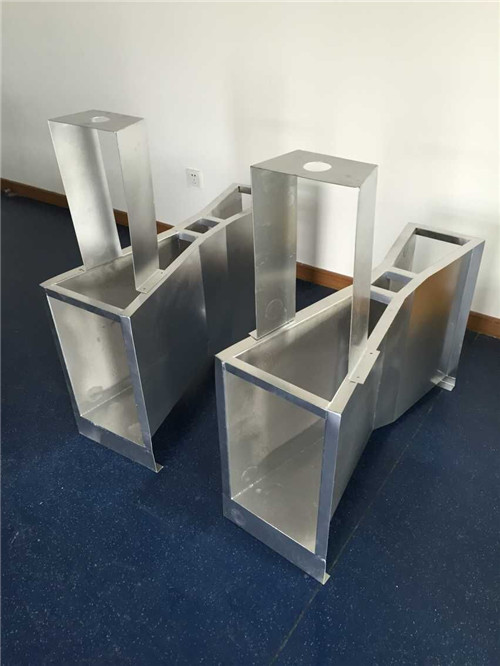

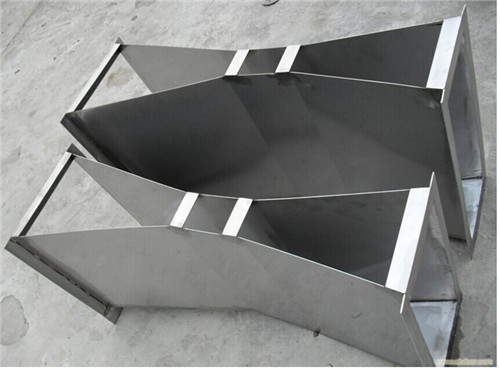

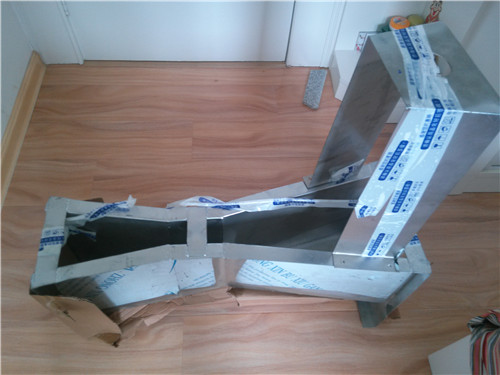

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司專業生產ZYL-1D系列與明渠流量計配套使用的常用規格的巴歇爾槽。材質類型：玻璃鋼、PVC、不銹鋼。流量越大，相應增加壁厚。
說明：
? 符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，L2為擴散段，
? 堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m

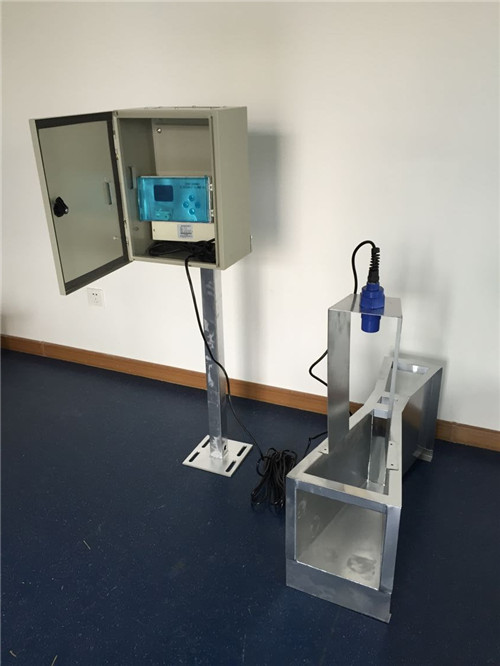

? 圓圈位置為探頭安裝位置示意圖
二、技術參數：
1、技術參數：
| 序號 | 流量范圍（噸/小時） | 適用渠道mm | 水位范圍 | 臨界 | ||
| Q（min） | Q（max） | >寬×高 | h（min） | h（max） | ||
| 1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
| 2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
| 3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
| 4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
| 5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
| 6 | 12.6 | 1440.0 | >1000×1200 | 30 | 750 | 0.6 |
2、常用規格尺寸：（單位：mm）
| 序號 | 喉道段 | 收縮段 | 擴散段 | 墻高 | 流量參數 | |||||||
| b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
| 1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
| 2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
| 3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
| 4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
| 5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.530 |
| 6 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
3、成品尺寸：
| 序號 | 類型 | B值 | 長*寬*高 | 流量（m3）/小時 |
| 1 | 標準型 | 25 | 835*267*265 | 19.44 |
| 2 | 標準型 | 51 | 773*314*305 | 47.52 |
| 3 | 標準型 | 76 | 914*359*517 | 115.56 |
| 4 | 標準型 | 152 | 1525*500*730 | 399.6 |
| 5 | 標準型 | 228 | 1630*675*890 | 903.6 |
| 6 | 標準型 | 250 | 2845*980*1060 | 900 |
| 7 | 標準型 | 300 | 2870*940*1200 | 1440 |
| 8 | 標準型 | 450 | 2945*1120*1200 | 2268 |
| 9 | 標準型 | 600 | 3020*1300*1200 | 3060 |
| 10 | 標準型 | 750 | 3095*1480*1200 | 3960 |
| 11 | 標準型 | 900 | 3170*1660*1200 | 4500 |
| 12 | 標準型 | 1000 | 3200*1780*1250 | 5400 |
| 13 | 標準型 | 1200 | 3320*2020*1250 | 7200 |
| 14 | 標準型 | 1500 | 3470*2380*1250 | 9000 |
| 15 | 標準型 | 1800 | 3620*2740*1250 | 10800 |
三、安裝步驟：
1、 明渠土建安裝準備
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
