三維柔性組合焊接工裝夾具在節臂桁架焊接上的應用

     ：焊接工裝夾具、三維組合夾具、柔性焊接工裝、三維柔性工裝、孔系組合夾具、節臂桁架焊接工裝、柔性自動焊接工裝、翻轉變位機、氣動液壓工裝夾具、機器人焊接工裝、工裝夾具設計

一、概述

組合夾具從20世紀40年始就已經在機械切削行業有了成功的應用，但其很長一段時間在焊接行業中基本是一個空白。東莞市三威柔性自動化裝備有限公司結合鋼結構焊接生產的特點，應用組合夾具的設計思想，開發出一套柔性化的三維焊接組合夾具系統。該系統目前已廣泛應用與工程機械、汽車、摩托車、金屬家具、工業管道、醫療器械、鈑金加工等制造業。經過不斷的創新和研發，公司又在三維焊接組合夾具系統上衍生開發出一套具有創新技術和行業進水平的大型柔性焊接工裝設備—節臂桁架焊接工裝。

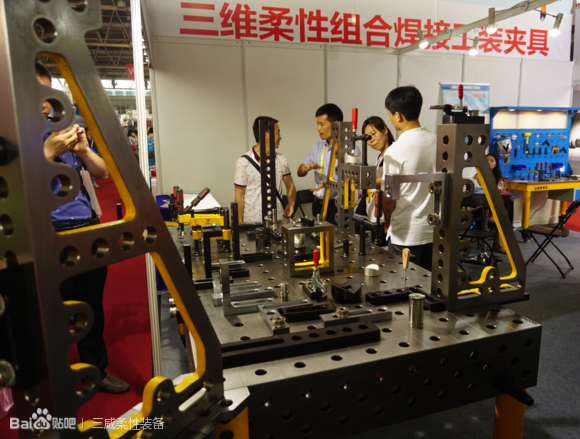

二、工裝介紹

節臂桁架焊接工裝總長20米，寬3米，高3米；由左右定位彎板（固定靠山、移動靠山）、基礎軌道、微調機構、中間輔助支撐U型方箱、V型支撐塊組件、公母接頭連接座、定位插銷、快速鎖緊銷、（帶補償螺旋）壓緊器等組成。此工裝除具有一般三維焊接組合夾具系統的優點外，還具有以下特點：

（1）高柔性化。工裝能滿足截面2800x2800mm的任意標準長度臂架、桁架組對焊接，只需更換相對應的公母連接頭就能快速實現工裝互換。同時靠山側面可以通過連接輔件擴大定位截面，滿足更大截面尺寸節臂桁架的定位焊接。

（2）高精度。工裝系統個組件模塊均具有較高加工精度，長4米、寬2米的工作平臺的平面度誤差在0.15mm以內，定位孔的位置誤差在±0.05以內，夾具支撐面的垂直度和平行度為0.05/1000mm。

（3）重復性。使用CAD設計系統，可以非常方便地對樣件進行模擬裝配。的模塊尺寸保證了裝配精度，節省了產品的開發時間和成本。

三、工裝的應用

節臂桁架是履帶式起重機的重要組成部分，中國現在的起重噸位是4200噸，從起重50噸到4200噸之間共有十幾種規格；由于市場的需要，吊車的臂長各不相同，于是每種規格的吊臂增節臂通常有3、6、9和12米四種規格，加上上下節臂的數量，一般生產廠家的節臂品種多達幾十種甚至上百種。雖然尺寸規格多，但其外形完全類似，企業在節臂桁架生產過程中如每個規格去做一套相應的焊接定位工裝，那可想象這筆工藝裝備的投資是多么龐大；如果有了這套工裝，那可省去一大筆工裝成本投資，包括工裝場地占用成本?，F(xiàn)該工裝已經在三一、徐工、柳工、宇通、福田雷沃重工等工程機械企業廣泛使用。

臂架（桁架）在此工裝上焊接的工藝流程為：

1、單扇組對

2、總成組對

         組體工裝為左端固定，右端可在規定范圍內通過馬達、齒輪齒條進行任意位置移動。工裝帶有高性能位置測量系統（單軸），方便在使用過程中兩靠山之間位置調整和讀數。

焊接現場：

四、總結

     東莞三威裝備焊接組合夾具系統在節臂桁架焊接中有如下特點：

    1）適用性能廣泛：由于三威裝備柔性焊接工裝夾具系統精度較高，可以在一個系統中完成各種不同噸位、長短、大小的臂架；配合合適的接頭支架，使生產、管理人員在操作時快速便捷。

    2）節約場地：由于節臂桁架屬于大型焊接生產，往往需要很大的場地，使用三威柔性夾具系統后，可以一位多能的生產，對場地大小的需要減輕很多。

    3）最快的對應市場需要：有了三威柔性焊接夾具系統，對于市場的需要、新品的試制和工序的改進，都可以快速反應而不需要作很大的投資。
