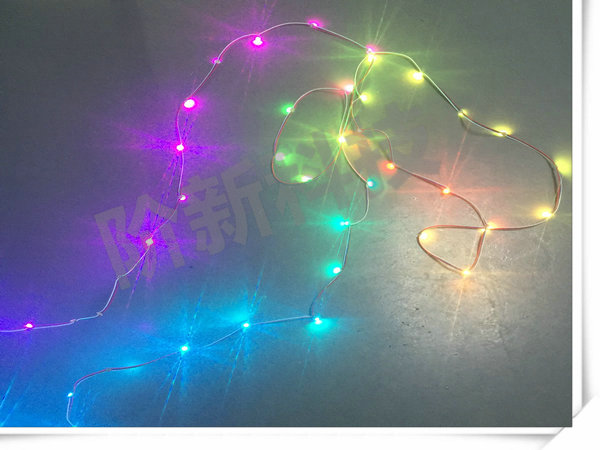

LED全彩小圓板燈 階新科技SK6812小圓粄

XT1511燈珠是一個集控制電路與發光電路于一體的智能外控LED光源。其外型與一個5050LED燈珠相同，每個元件即為一個像素點。像素點內部包含了智能數字接口數據鎖存信號整形放大驅動電路，還包含有高精度的內部振蕩器和12V高壓可編程定電流控制部分，有效保證了像素點光的顏色高度一致。

數據協議采用單線歸零碼的通訊方式，像素點在上電復位以后，DIN端接受從控制器傳輸過來的數據，首先送過來的24bit數據被個像素點提取后，送到像素點內部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過DO端口開始轉發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit。像素點采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。

LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超長壽命等優點。將控制電路集成于LED上面，電路變得更加簡單，體積小，安裝更加簡便。

內置IC系列全彩貼片燈串板，采用當下的內置IC燈珠為主 一個小板一個像素點，每個小板里面包含了驅動IC 包含了RGB燈珠，功能強大，使用簡單 質量穩定

1、產品型號：焊線小圓板燈串板

2、光源：SMD 5050 RGB;

3、板材：鋁基板;

4、芯片：臺灣晶元芯片，及臺灣其它芯片;

5、灰度等級：256級

6、發光角度：180°;

7、發光顏色:可以通過控制器調為，白，紅，黃，藍，綠,等;

8、標準工作電壓: DC 5V;

9、功率: 0.3W ±0.01% ;

10、防水等級：不防水、

11、FPCB板的尺寸: 寬度:10 mm, 厚度: 3mm;

12、FPCB顏色：白色，

13、重量: 0.15g /卷;

14、我司可提供配套幻彩控制器和電源

全彩XT1511焊線小圓板產品特點

· 智能反接保護，電源反接不會損壞IC。

· IC控制電路與LED點光源公用一個電源。

· 控制電路與RGB芯片集成在一個5050封裝的元器件中，構成一個完整的外控像素點。

· 內置信號整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

· 內置上電復位和掉電復位電路。

· 每個像素點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低于400Hz/s。

· 串行級聯接口，能通過一根信號線完成數據的接收與解碼。

· 任意兩點傳傳輸距離在不超過5米時無需增加任何電路。

· 當刷新速率30幀/秒時，級聯數不小于1024點。

· 數據發送速度可達800Kbp。

XT1511小圓板產品優勢

★.體積小，隨意安裝性強

★.功能強大，256灰度等級，RGB示

★.使用方便，兩端焊線即可控制使用

★.性能穩定，連續點亮10000000小時不會出現任何問題

★.信號端多串一個電阻，有效保護信號端不會燒壞

★.拼版出售，客戶焊接方便快捷

★.現貨庫存出售，保證隨時有貨

幻彩XT1511小圓板適用范圍

舞臺服裝 演出服 婚紗 夜市裝飾 樓宇點綴 柜臺邊角 廣告招牌 發光字 門面橫幅

建筑模型 兒童玩具  LED禮品 圣誕樹。。。。。。
