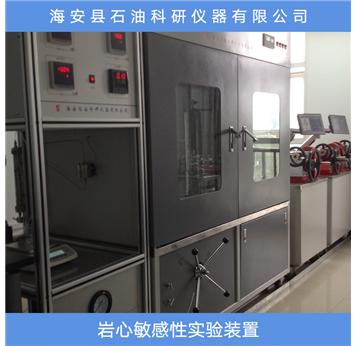

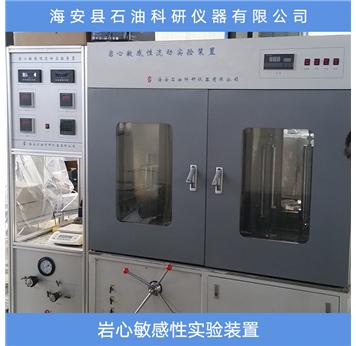

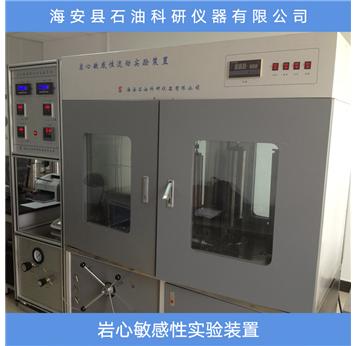

巖心敏感性實驗裝置 巖心五敏實驗裝置 多功能巖心驅替裝置 多功能巖心流動試驗裝置

一、儀器功能

儀器可在模擬地層壓力，地層溫度的條件下開展下列研究

1．液體滲透率測定

在一定的流速下使液體通過巖心，通過測定巖心的進出口壓差和流過巖心的液體的流量，結合其它參數，根據達西定律計算巖心液體滲透率。

2．地層敏感性（地層傷害）評價，研究鉆井、完井、注水、增產措施和修井作業中，外來物質對地層的傷害及避免或減輕傷害的方法。

3．采油工藝研究，酸化、壓裂、堵水、調整注采剖面等試驗。

4．提高采收率研究，二次、三次采油試驗。

二、主要技術參數

1．工作壓力

環    壓：90MPa

驅替壓力：80MPa

壓力測試精度：0.1%F·S

2．流量范圍

    0.01～15mL/min

3．工作溫度：150℃，控溫精度：±1℃

4．電源：交流380V， 50HZ

5．總功率：6Kw

三、儀器的基本組成結構

該儀器主要由注入系統、模型系統、計量系統、自動控制系統、數據采集與處理系統組成。詳見工作流程：

注入系統：由注入泵、中間容器、管閥件組成，可將各種流體按一定流量注入到模型內。

模擬系統：由巖心夾持器、恒溫箱、環壓泵、回壓系統等組成。

計量系統：包括壓力測量、溫度測量、流量計量等。

自動控制：計算機自動控制注入泵的流量，環壓泵自動跟蹤內壓，恒溫箱加熱恒溫等.

數據采集處理：由各種數據采集卡、工控機、打印機、采集處理軟件組成，可適時采集壓力、溫度、流量等參數，并對數據進行運算處理。

工作流程圖

四、組成儀器各部件的技術規范

1．注入泵

該泵采用進流伺服電機、伺服系統、微電腦控制進行，液晶面板顯示，工壓力：80MPa，流量：0.01～15mL/min、單缸250mL，泵可由計算機操作，實現遠程控制。

2．中間容器

ZR-3型活塞式  容積1000mL，耐壓80MPa，材質1Cr18Ni9Ti ，數量3只；

用于存儲驅替介質，并起緩沖作用。

ZR-3型哈氏金中間容器  容積500mL/80MPa

3．巖心夾持器

適用巖心規格：φ25×80mm

工作壓力：80Mpa，環壓：90MPa

材    質：316L

4．環壓跟蹤泵

DJB-80型，工作壓力：90Mpa，用于給巖心夾持器施加環向壓力，密封巖心。

5．恒溫箱

工作溫度：150℃±0.5℃

工作室內尺寸：1200×600×800㎜（長×寬×高）

前后開門，內裝照明燈，不銹鋼材料制作。

熱風循環，采用PID調節控溫技術，箱內溫度均勻，控溫精度高。

安裝滾動腳輪，移動方便。

分兩節加工后連接為一個整體，方便搬運。

6．閥門、管線、管件及流程

采用DW3內卡套式高壓閥門及管件，耐壓90MPa

設計正反驅替流程，可進行正反向驅替試驗

7．計量系統

壓力計量：壓力變送器DG1300-BZ-C-2-100AA 、DG1300-BZ-C-2-60AA、DG1300-BZ-C-2-6AA，測量精度：0.25%F^.S

用于巖心進出口及各測壓點壓力的測量，所有壓力采用WP-C901-20-17-P壓力數顯表顯示，也可通過數顯表上的RS232口由計算機采集。

溫度計量：采用pt100測溫探頭，XMT-7512ZX-RZ溫控儀設定、控制、測量溫度。

流量計量：采用天平稱重法計算液體流量

天平型號：BP423S，量程420g，精度0.001g

計算機自動采集計算流量值

8．?dāng)?shù)據采集系統

采用MOXA  C168H/PCI、MOXA C104H/PCI數據采集板適時采集壓力、溫度、流量。

9．自動控制系統

計算機可對下列外部設備進行控制

⑴．注入泵：通過泵的通訊接口，計算機可對泵的注入流量進行控制；

⑵．環壓跟蹤：計算機通過HY6160端子板自動控制環壓泵及電磁閥的開關，維持驅替壓力與環壓的壓差。
