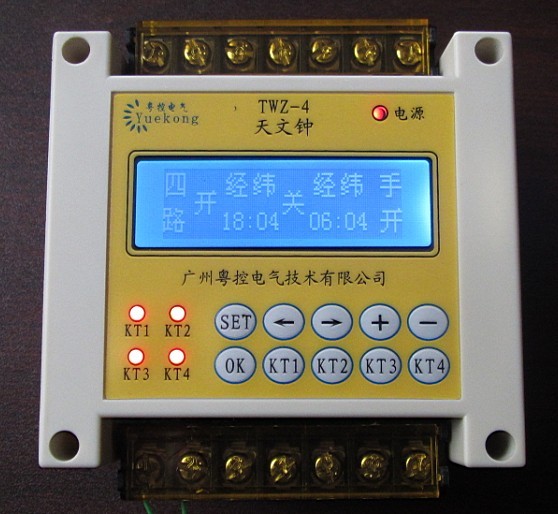

TWZ-4天文時控器(常規型)

說  明  書

注意

1、安裝前請認真閱讀產品使用說明書。

2、嚴禁擅自拆封產品。

3、本裝置必須由具有專業資格的人員進行安裝作業。

4、嚴禁濕手操作控制器，以防發生事故。

5、不要安裝在外磁場大于5倍的地方，否則會導致產品不正常工作。

6、產品安裝場所應無危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。

7、安裝前請檢查產品是否相符，并按說明書要求進行調試，產品應功能正常、動作可靠、確認完好無損，方可安裝。

8、本產品沒有短路、漏電、過流保護功能，使用時工作電源及輸出回路要使用相應的過載、漏電、短路保護電路。

9、產品投入運行后，使用單位應作運行記錄，并建立相應的管理制度，

10、其它未盡事宜，請按電器標準的使用要求使用。

一、概述

TWZ-4天文鐘，別名經緯時控器、路燈經緯控制儀；適用于路燈照明、景觀、樓宇照明等等需要節能節電場合使用；主要功能是在經緯模式情況下可以自動隨日出日落變化而有規律調整開關燈時間，以達到節能節電作用，另外有定時、光控、RS485通訊接口（預留）、星期、節假日功能可定。

二、特點

1、TWZ-4系列最多具有4路獨立輸出，用戶根據自己需要訂購，3路、4路產品每路純電阻負載時，額定交流電流6A，可短時間負載電流10A，更大的電流如20A、25A需定做；1路、2路產品額定電流分別有6A、10A、16A、20A、25A；

2、使用12232液晶顯示屏；

3、采用進口自帶電池的時鐘芯片，在沒有外部電源情況下，可以正常工作10年，減少更換電池的麻煩，可計算到2100年，

并帶閏年補償，時鐘誤差小于0.1秒每天；

 4、經緯度范圍：東經75°～135°，北緯15°～55°；

5、路的開與關燈都有定時與經緯模式選擇，定時模式可以當作普通時間控制開關使用，經緯模式即使開關時間在設定的經緯度下而跟隨日出日落變化而有規律地調整開關燈時間；

6、每個路有手動自動操作，方便在調試或者維修時，可以手動地切換開、關、自動狀態；

7、簡單，人性化；

8、穩定，帶自動復位功能；

9、安裝、底板安裝；

三、其它參數

1、工電電源：AC220V/50Hz；

2、工作溫度：-20°C～45°C；

    3、相對濕度：<95%；

4、功率損耗：0.2W～4W；

四、使用操作說明

1、各鍵功能說明：“SET”切換首界面以及各路界面；“←”出現光標并使光標左移；“→”出現光標并使光標右移；“+”加一；“-”減一；“OK”為數據保存鍵；“KT1”、“KT2”、“KT3”、“KT4”分別為4路手動開、關、自動切換鍵,也可按“KT1”、 “KT2”、 “KT3”、 “KT4”鍵直接進入該路界面； 第四路下一個界面是光控界面（如果帶有光控功能，光控設置為“0”即不啟動該路光控功能，當前光照度會一直大于5或者等于5，這里把光控照度放大處理，用戶只需找到參考光照度即可）。

2、操作注意：日期及時鐘時間修改時，自動保存數據；其它各個數據修改完都要長按“OK”鍵1秒以上保存數據；“KT1”到“KT4”鍵可以手動開關燈以及切換自動運行狀態，重啟后，自動恢復為“自動”狀態；開燈時間與關燈時間設為相同時，在自動狀態時，一直處于關燈狀態。

3、在修改某路開關燈時間時，先分別移動光標到“時”、“分”的時間上按“ＯＫ”鍵，恢復上一次保存的數據，再按“+”、“－”修改“時”、“分”，修改后一定要按“ＯＫ”鍵保存，并且是每修改一個保存一次。

４、修改完數據后,請重啟,再次查看數據是否全部修改并保存。

5 、如果出現按左右光標不能移動，可以按“SET”切換界面，再次進入即可。

五、使用操作注意事項

１、如發現控制出現不正確，請檢查所設置的日期時間、經緯度、開關燈時間、模式、是否處于手動狀態，如果外接相關的保險絲，請檢查保險絲是否完好；

２、如果帶購買帶有光控功能的經緯時控器，出現開關燈不正常，請檢查光控當前光照度檢測是否正確，檢查光探頭位置是否受干擾。

３、如果出現以上及其它異常故障，可以聯系廠家或撥打24小時在線緊急故障處理電話18818840022，在保修期間，希望不拆開產品，否則不給予免費保修。

六、售后服務

1、自出廠日期起12個月保修期，但是在下述情況下此售后服務便會失效：

   1）經本公司質量控制部門調查，發現產品的使用情況不符合要求或使用時其實際情況與工業條件不符；

   2）退換產品的程序與上述不符。退換產品時，必須提供有關故障情況說明；

   3）地震、火災、雷擊、異常電壓、其它不可抗拒的自然災害原因。

七、產品外形尺寸及使用接線參考圖

八、型號代號意義說明
