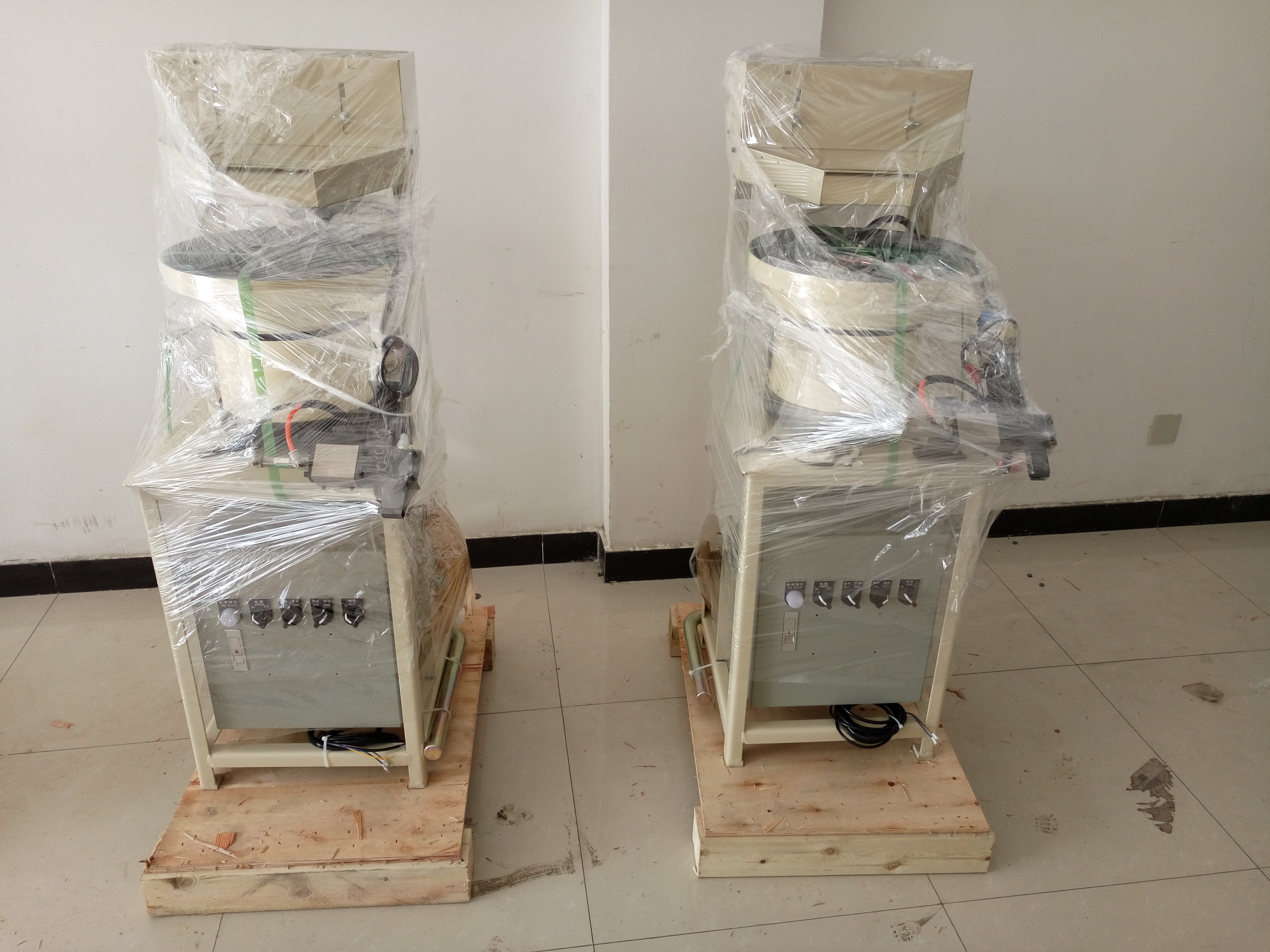

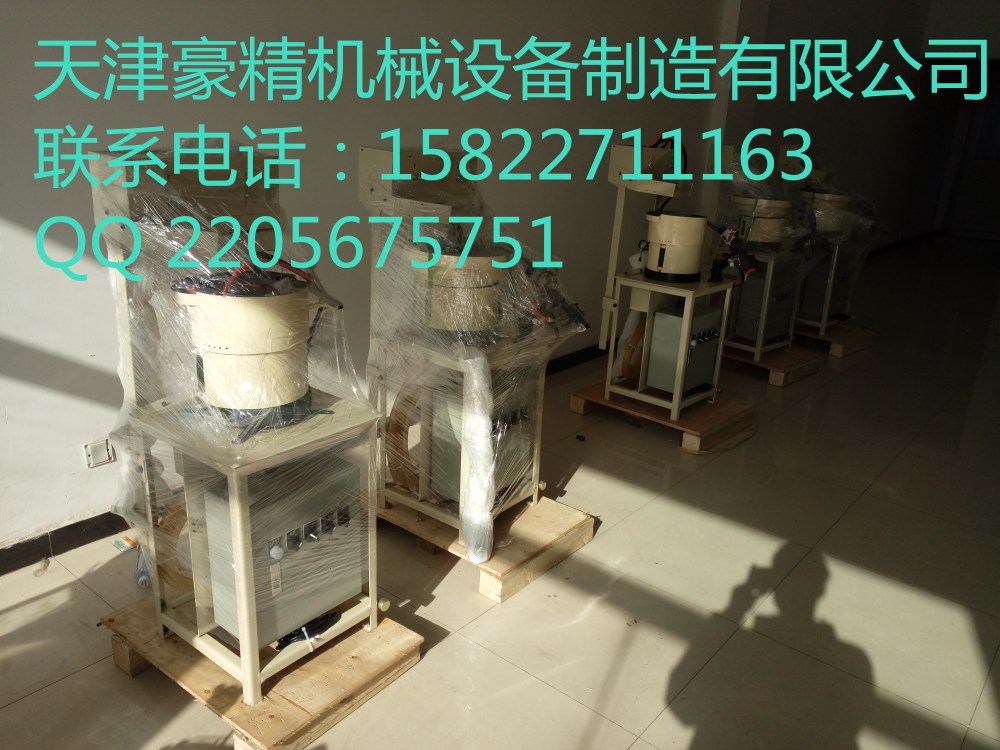

螺母輸送機—螺母自動輸送機


設備性能與特點


1 振動料斗


料斗內設有螺旋上升的軌道，當料斗下面的振動器開始振動后，料斗里的螺母便沿著螺旋軌道依次向前運行。螺母在軌道上的位置形狀是任意的，在前進過程中，篩選機構將運行位置不符合要求的螺母一一排除掉，最終到達出口的螺母當然便函是方向正確的螺母。


2 倉儲料斗


倉儲料斗內可儲存2 000 個以上的螺母，當振動料斗內的螺母數母數量變得較少時，檢測裝置會自動啟動倉儲料斗下的振動器，則倉儲料斗內的螺母就會不斷地落入振動料斗里，直到達一定的數量，這非常透用于在一定時間內無人操作的場合。


3 篩選機構


焊接螺母上一般有3~4 個凸點，在焊接時，螺母上的凸點應朝向被焊工件，這就對輸送到工件上的螺母有方向上的要求。篩選機構就是對螺母的方向進行篩的，經過適當?shù)恼{(diào)整后，只有方向正確的螺母可以通過篩選機構，而方向不正確的螺母則繼續向前運動重新回到料斗中。


4 儲存通道


方向正確的螺母在通過篩選機構后，便進入儲存通道依次排隊。當達到一定數量后，有一檢測裝置便會發出信號，使電要暫停工作；而當螺母數量不夠時，電機又能自動運行，繼續使料斗向存儲通道提供方向正確的螺母。


在工作時，每啟動一次，儲存通道便會釋放出一個螺母進入輸送裝置。


5 輸送裝置


該裝置通過一個支架，安裝在固定式點（凸）焊機上，其安裝角度和位置可任意進行調整，以適應各種形狀的工件。從儲存通道出來的螺母，經過一個柔性軟管由壓縮空氣送入輸送裝置，螺母則被一輸送軸快速頂出而準確地送到工件上。


6 控制系統


螺母被輸送到工件上全過程的各個動作，均由控制系統進行順序控制，且各動作間的時間還能夠做適當調整，以滿足客戶的特殊需要。在進行設備調試時，可用控制面板上的各按鈕對各動作進行單獨調試，還可通過選擇開關來選擇是和固定點焊機連動，還是讓固定點焊機單獨工作。


設備規格參數


●電源


輸入電壓?周波數…………………………ＡＣ２２０Ｖ（５０Ｈｚ）


控制電壓……………………………………ＡＣ２２０Ｖ?ＤＣ２４Ｖ


電力功率…………………………………250～350ＶＡ


●使用流體條件


使用流體……………………………………壓縮空氣


使用壓力……………………………………０．３～０．４MPa


保證耐壓力…………………………………０．７MPa


●使用環境條件


溫度范圍……………………………………－５～＋４０℃ （無凍結現象）


濕度范圍……………………………………８０％ＲＨ以下（無結露現象）


高度范圍……………………………………２０００ｍ以下


●適用螺母尺寸………………………… M5～M12


●適用螺母形狀…………………………… 螺母


●螺母供給能力…………………………… 約30～5 0 *／分


●螺母輸送管長度………………………… 2m


●外觀尺寸…………………………………… 高：1250mm 寬：400mm 深：750mm


●重量………………………………………… 本體約690N(70.0-90.0 ㎏) （帶料斗)
