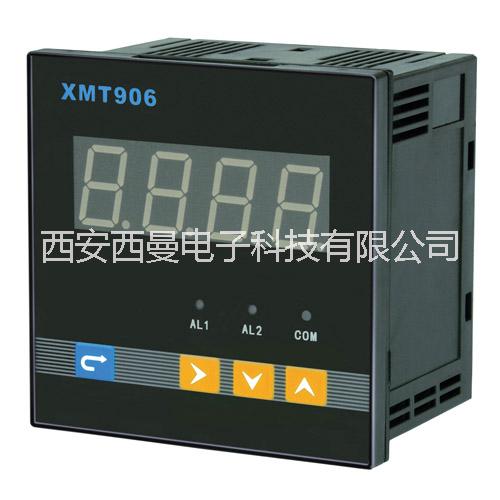

智能數顯控制儀

一、產品特點：

  1、工業級ARM單片機、美國POWER電源管理芯片，能長期、穩定、可靠的工作

  2、熱電阻、熱電偶全量程測量，標準電流、標準電壓量程任意設定

  3、兩路繼電器報警輸出，上限、下限，區間內、區間外四種報警方式可選

  4、高速模擬量變送輸出，變送范圍可選，殼兼容各種模擬量采集模塊

  5、記憶型手動模擬量變送輸出，可當一般信號源使用，方便現場設備調試

  6、模塊化設計，殼方便的選擇模擬量變送輸出和RS485通訊輸出

二、概    述：

      XMT90X智能數顯控制儀以32位工業級單片機為控制核心，可測量多種模擬信號，產品集測量、顯 示、繼電器控制、模擬量變送輸出以及RS485通訊輸出等功能為一體，是新一代高精密工業控制產品，具有測量精度高，輸出信號穩定，抗現場干擾能力強，顯示直觀清晰，耐高、低溫等特點該產品在石油化工、市政、給排水、小型設備、鍋爐自控、自來水管網等行業廣泛應用，是溫度、濕度、壓力、液位、轉速等測量與控制的理想產品。

三、技術參數：

   1、工作電源：AC/DC86～265V（高壓型）

   2、變送精度：0.5%FS

   3、采樣速率：5/秒

   4、輸入信號：

5、饋電輸出：DC24V/60mA(精密穩壓，帶輸出短路保護)

6、變送輸出：0～20mA、4～20mA、0-10V

7、通訊規則：RS485(RTU協議）

8、繼電器觸點：AC250V  7A

9、工作溫度：-10～50℃

四、接線圖
