_{垂直提升機}

sc系列垂直振動提升機是一種新型的垂直振動輸送設備，本機對一切顆粒狀、塊狀、粉狀的固體物料（粘度不大）都可以輸送。廣泛應用于礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品等行業的塊狀、粉狀和短纖維狀固體物料的提升，SC型振動輸送機在向上提升物料的同時，還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構，并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。

SC系列垂直振動輸送機主要特點:

1.產品占地面積小，便于工藝布置。

2.物料可向上輸送，亦可向下輸送。

3.噪音低，結構簡單，安裝、維修便利。

4.結構簡單合理、能耗小,節約電能，料槽磨損小。

SC系列垂直振動提升機機工作原理:

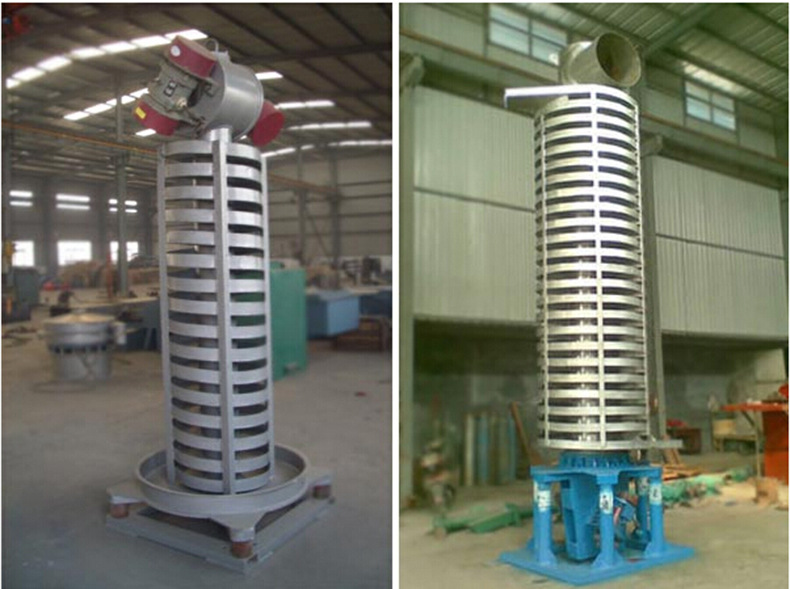

SC系列垂直振動提升機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。

SC系列垂直振動提升機型號說明:

S C-o

┬ ┬ ┬

│ │ │

│ │ │

│ │ │

│ │ └───────── 輸送高度

│ └───────────-　垂直輸送

└─────────────　振動電機

1.基本型(SC--0)，為敞開輸送槽結構，用于一股物料無特殊要求的向上(或向下)輸送作業。

2.封閉型(SC--0F)為封閉輸送槽結構，用于對物料有防塵要求的場合向上(或向下)輸送作業。

SC系列垂直振動提升機電源控制:

SC系列垂直振動輸提升機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。

垂直提升機

在輸送過程中大量出現機垂直升降的需求，我們?cè)O(shè)計了大量的提升方式以適應不同的需求，節約有限空間使效率化。

螺旋提升機： 主要應用于產品的冷凝烘干等領域

斗式提升機： 主要應用于顆粒物的輸送可通過信號識別來控制機器的自動停啟

往復式提升機：主要應用于箱式元件的提升

斗式提升機:適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。為配套立式包裝機，電腦計量機設計，適用于食品、醫藥、化學工業品、螺絲、螺帽等產品。根據傳送物料的性質不同，可以選用金屬、不銹鋼、ABS塑料等不同材質制造。根據傳送量可調節傳送速度，并隨需選擇提升高度。

垂直提升機：主要應用于箱式元件的提升輸送，按照進料口出料口的方向分為Z型垂直提升機和C型垂直提升機兩種。

特點

1. 垂直提升機工作時擱板的回程不占用工作節拍，輸送效率高，且不受輸送高速的影響。

2. 只能輸送件貨，且物料有最小尺寸的限制。

3. 承載范圍大，可達2000Kg。

4. 與出入口輸送設備配套使用，使輸送過程實現完全自動化，避免了人工操作帶來的不穩定性。

5. 結構緊湊，占地面積小。

6. 安全可靠，易于維護，運行費用低廉，有效降低輸送成本

Z 型垂直提升機 　 　 　C 型垂直提升機

升降速度 　>1000mm 　 　 　 　 　>1500mm

升降速度 　<40m/min 　 　 　 　 　<30m/min

輸送節拍 　<30件/min 　<10件/min

載荷 　<2000Kg 　 　 　 　 　<500Kg

物料種類 　 包裝箱、托板等 　 　 　包裝箱、托盤等

標準寬度 　400 600 900 1200mm 　400 600 900 1200mm
