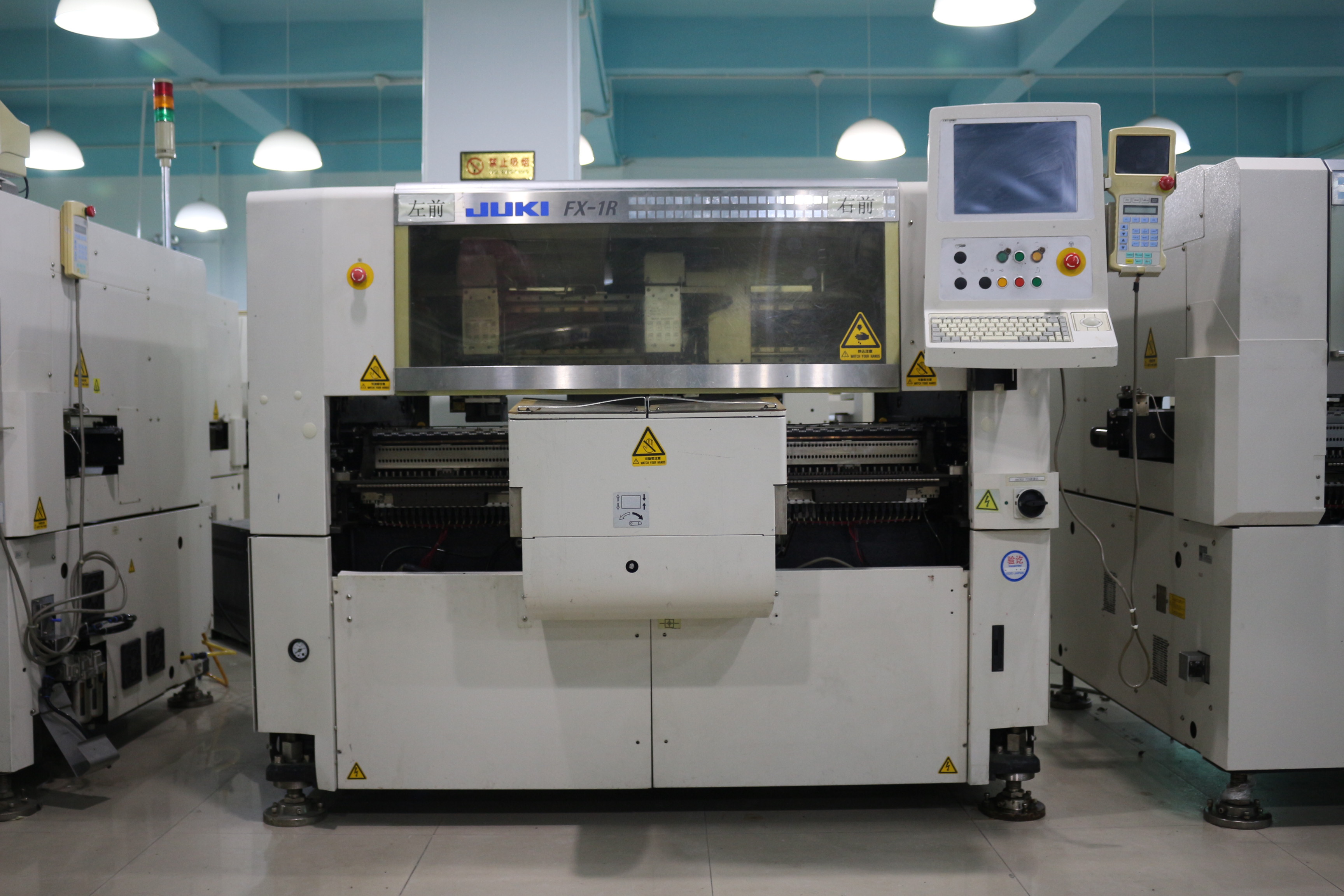

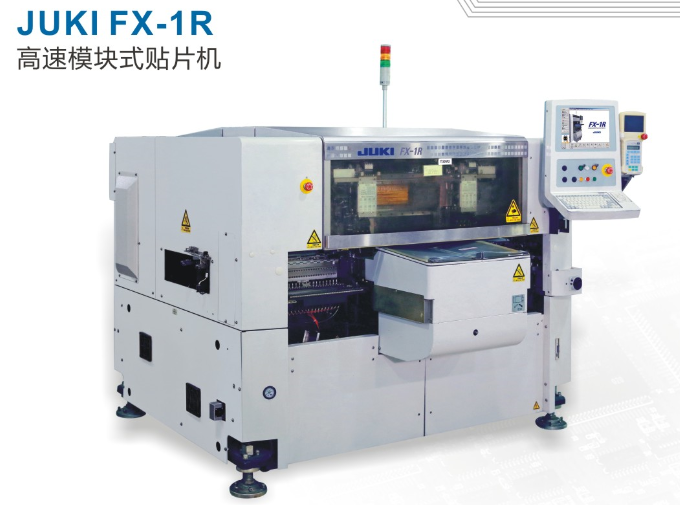

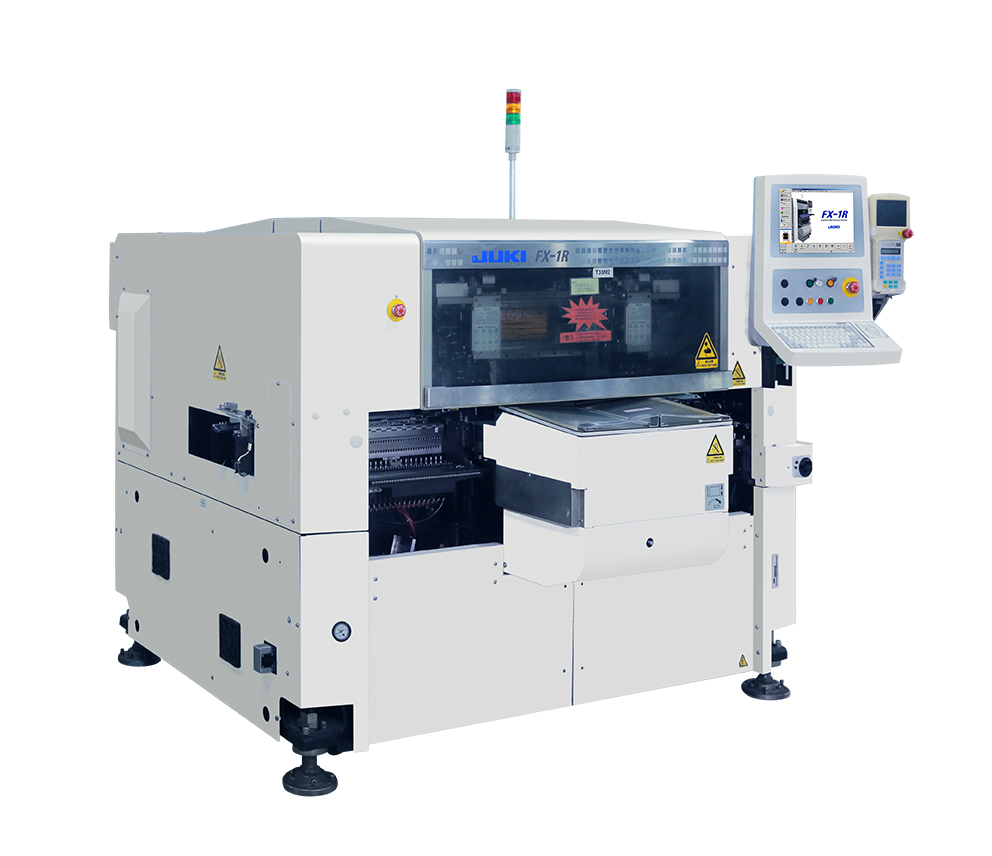

高性價比貼片機FX-1R貼片機

一、特點
1)、2個工作臺×4個軸臂×4個貼裝頭的結構；通過左右的2個工作臺和各工作臺上的2各貼裝頭前后交替進行吸取/貼裝，貼裝速度可高達60，000CPH(IPC9850)。
2)、X-Y線性伺服馬達；
X-Y全軸裝備載線性伺服馬達。采用高精度、反應快的下一代軸控制技術，使生產性能達到了同類機型的水準。
3)、6吸嘴多功能激光貼片頭在高速移動(on-the-fly)進行統一識別；在6個吸嘴同時吸著元件后，貼片頭在向貼裝位置移動的同時對其進行高速統一識別，從而實現了高速貼裝。
4)、15英寸大型觸摸顯示屏；
OCC圖像被插入顯示在主顯示屏上，操作員可以邊參考圖像邊進行操作，使工作更加簡易。
 新增的功能操作菜單欄上設置了主要功能的操作按鈕。
新設了語種切換按鈕，可實時轉換顯示多種語言(日·英·中)。

規格
基板尺寸
L基板用(410×360mm)
○L-wide 基板用(510×360mm)※1

○元件高度6mm規格

○元件尺寸
激光識別
0402(英制01005)～33.5mm 或 對角線長47mm
元件貼裝速度
(芯片元件)

條件
0.049秒/芯片(相當于74，000CPH)
IPC9850
 60，000CPH

元件貼裝精度
 激光識別
 ±0.05mm(Cpk≧1)

元件貼裝種類
最多120種(換算成8mm帶)

電源
三相AC200 ～ 415V

額定功率7.6kVA

使用空氣壓力0.49±0.05Mpa
空氣消費量(標準狀態)
150L/分
裝置尺寸(WxDxH※2)

L基板  2，650×1，650×1，530mm
L-wide 基板用※1 2，880×1，650×1，530mm

重量 約3，280kg
 ※1 L-wide基板規格為選購品

※2 傳送高度為900mm時
