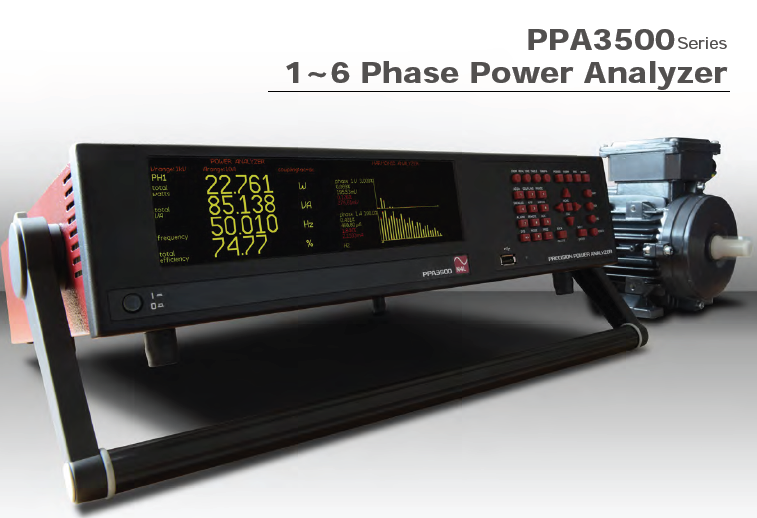

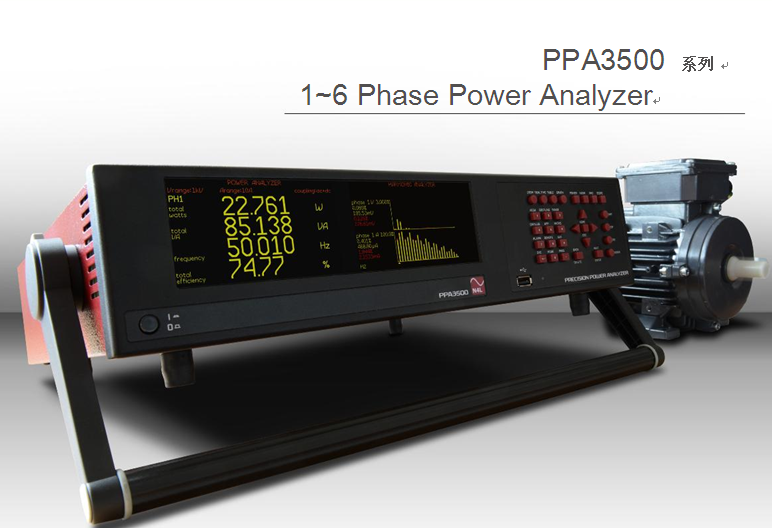

PPA3530 英國N4L PPA3560儀器

為各種驅動電機提供完整的測試解決方案

Complete Solution for Variable Speed Drive Motor Development

產 品 概 述

一至六通道配置

一臺儀器最多可以實現六通道的同時測試

雙核處理能力

雙核處理能的提升設備本身的測試分析能力

PWM 電機驅動測試

具有能的PWM電機驅動分析能力

業界的帶寬精度，2U 標準尺寸

擁有業界的高頻表現：0.05%的精度

超寬屏六通道分析

獨特的超寬屏顯示

業界的相位精度

0.005度相位精度

內置高精度分流器

多功能接口

30Arms 或 20Arms (LC) 內置電流分流器

RS232, USB, LAN, GPIB, 扭矩, 轉速和滿足ADI40擴展能力

超小尺寸便于集成化安裝

業界可以集成化安裝的六通道功率分析儀

1M sample/s

實時無缺少的高采樣率

頻率范圍

直接電壓輸入:  2.5kVpk (1kVrms)  八個等級*

直接電流輸入:  1000Apk  (30Arms)   標準型號,  300Apk  (20Arms)   低電流型號-LC型

外置電壓和電流傳感器輸入可達 3Vpk  八個等級* - BNC 同族連接器

⑩ 同步連接

可以連接外部觸發器

? 外部傳感器輸入

PPA3500系列功率分析儀可以提供

+/-10V 或脈沖輸入從扭矩和轉速傳感器直接測量機械功率和模擬輸出

擴展接口: 連接輔助設備比如 - ADI40 40 通道模擬輸入

輸入/輸出界面為多通道傳感器和直接熱電偶測試

? PC 接口連接

標準接口 : RS232 + USB + LAN

可選接口 : GPIB

? 安全接地

螺旋式安全接地
