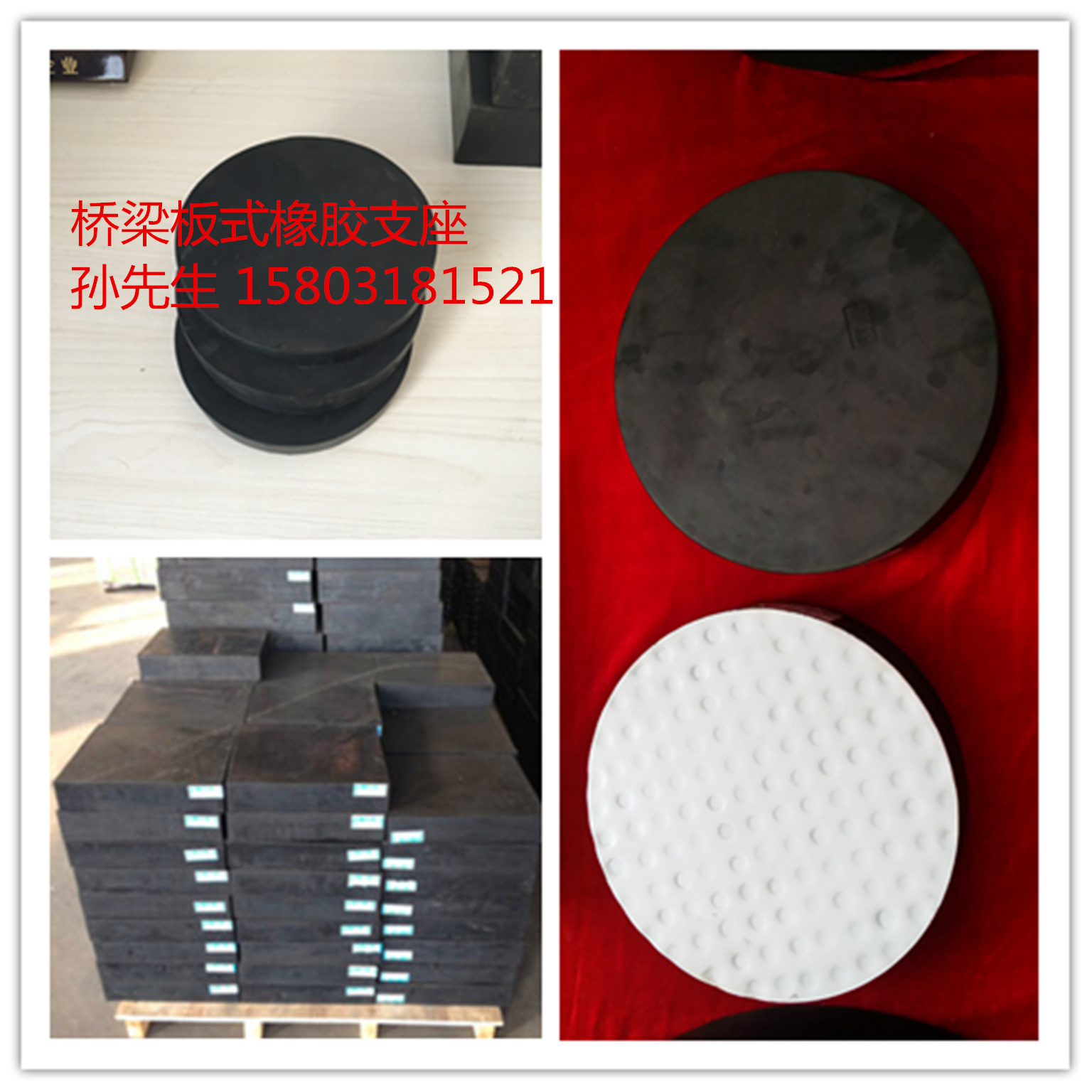

定制各種型號規格橋梁板式橡膠支座 GJZ GYZ 四氟板式支座 廠家 價格 售后

衡水明光貿易有限公司可定制各種規格型號橋梁板式橡膠支座、GJZ板式橡膠支座、GYZ板式橡膠支座、四氟板式橡膠支座、橡膠墊塊，歡迎廣大客戶來電詢價。孫先生  15803181521

板式橡膠支座的發展歷史

    橋梁支座的主要功能是將上部結構的反力可靠地傳遞給墩臺，并同時完成梁體結構所需要的變形(水平位移及轉角)。橋梁支座的結構型式很多，板式橡膠支座是中小跨徑橋梁常用的支座形式，它是以高彈性橡膠為主體材料的新型橋梁支座。

    早在本世紀30年代，法國已將合成橡膠支座應用于小跨徑橋梁，40年代起，許多國家陸續開始在橋梁中采用橡膠支座，至50年代后期已普遍推廣使用。

    法國布羅東納斜拉橋主塔下采用了加勁板式橡膠支座，它是由沿周邊安置十塊大小不等的板式橡膠支座組成，支座承受的豎向壓力達9 750 t。50年代末、美國在位于林肯城的Pelham大橋，次使用了板式橡膠橋梁支座。蘇聯從1959年就開始在公路及鐵路橋梁上使用板式橡膠支座。日本東北干線的鬼怒川鐵路預應力硅連續梁橋于1961年應用了板式橡膠支座，該橋每年通過的列車載重量達1 000萬t之多，到目前使用情況良好。

    目前，可以說橋梁橡膠支座幾乎已經推廣到各國。我國在60年代初開始，又飾試氯丁橡膠支座進行了研究和試驗。1965年首先將氯丁橡膠支座應用于廣東省肇慶公路橋梁上。70年代起逐步在長江以南的地區推廣使用板式氯丁橡膠支座。1975年開始以天然橡膠為主體的耐低溫板式橡膠支座應用

   板式橡膠支座由多層天然橡膠與薄鋼板鑲嵌、粘合、硫化而成一種橋梁支座產品。該種類型的橡膠支座有足夠的豎向剛度以承受垂直荷載，且能將上部構造的壓力可靠地傳遞給墩臺;有良好的彈性以適應梁端的轉動;有較大的剪切變形以滿足上部構造的水平位移;

具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。

在板式支座表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡膠支座它除了豎向鋼度與彈性變形,能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中、小荷載,大位移量的橋梁使用。

板式橡膠支座的工作原理和構造

板式橡膠支座的主要作用是將橋梁結構上部的恒載與活載傳遞到橋墩上，同時保證橋梁所要求的位移與轉動，保證結構在活載、溫度變化、混凝土收縮和徐變等因素作用下的自由變形，以使上下部結構的實際受力情況符合結構的靜力受力狀態。另外，橡膠支座還能起到一種隔震、防震的作用。橡膠支座必須滿足以下功能要求:首先，橋梁必須具有足夠的承載能力，以保證安全可靠地傳遞支座反力;其次，支座對橋梁變形(位移和轉角)的約束應盡可能的小，以適應梁體自由伸縮及轉動的需要。此外支座應便于安裝、養護和維修，并在必要時進行更換。

    要滿足這些要求，板式橡膠支座在豎直方向應具有足夠的剛度，從而保證在豎向荷載作用下支座產生較小的壓縮變形。橡膠支座在水平方向則應具有一定柔性，以適應車輛制動力、溫度、混凝土收縮和徐變及活載作用下梁體的水平位移。同時，支座的厚度要能適應梁體轉角的需要。

    板式橡膠支座一般分為加勁支座和非加勁支座。在橋梁上多采用加勁式橡膠支座，為了提高橡膠支座的豎向承載能力，通常采用薄鋼板(厚度一般取為2mm, 3mm, 5mm等)和橡膠層(厚度一般取為5mm, 8mm, 11mm等)通過高溫硫化粘結層疊而成，所采用的橡膠一般有天然橡膠和氯丁橡膠。氯丁橡膠除抗凍和彈性性能外，其他性能(如耐油、耐腐蝕、抗老化和阻尼等)均優于天然橡膠，在東北地區多采用天然橡膠。橡膠板的橫向變形受到約束，從而提高了橡膠支座的豎向剛度。同時，薄鋼板不影響橡膠板的剪切變形，使橡膠板對任何水平方向的運動均呈柔性約束。當橡膠支座承受水平荷載時，其橡膠層的相對側移大大減小，使橡膠支座可達到很大的整體側移而不失穩，而且保持較小的水平剛度(僅為豎向剛度的1/500-1/1500 )。并且，由于夾層鋼板與橡膠層緊密粘結，橡膠層在豎向地震作用下還能承受一定的拉力，使該種支座成為一種豎向承載力極大、水平剛度較小、水平側移容許值很大、又能承受豎向地震作用的理想裝置。
