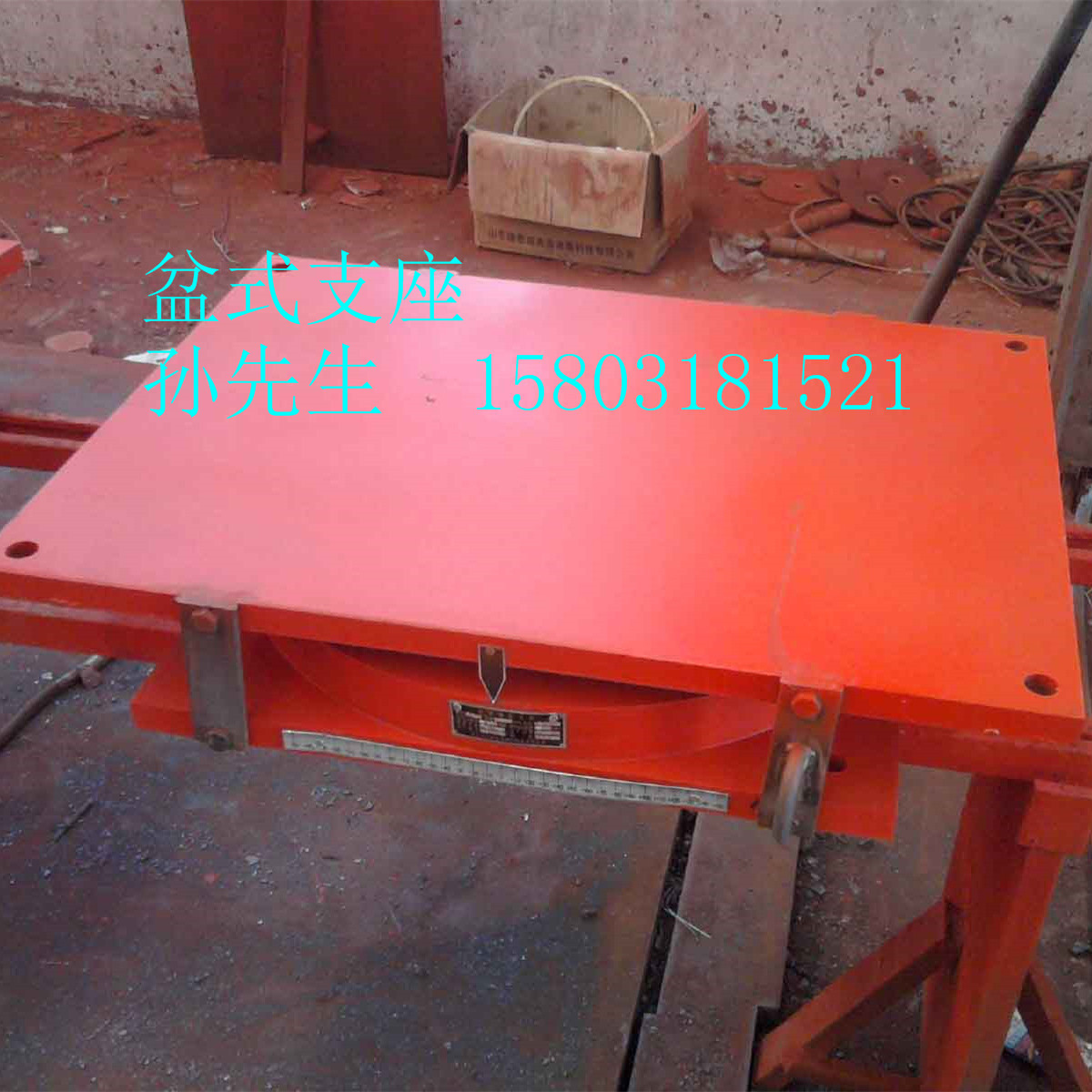

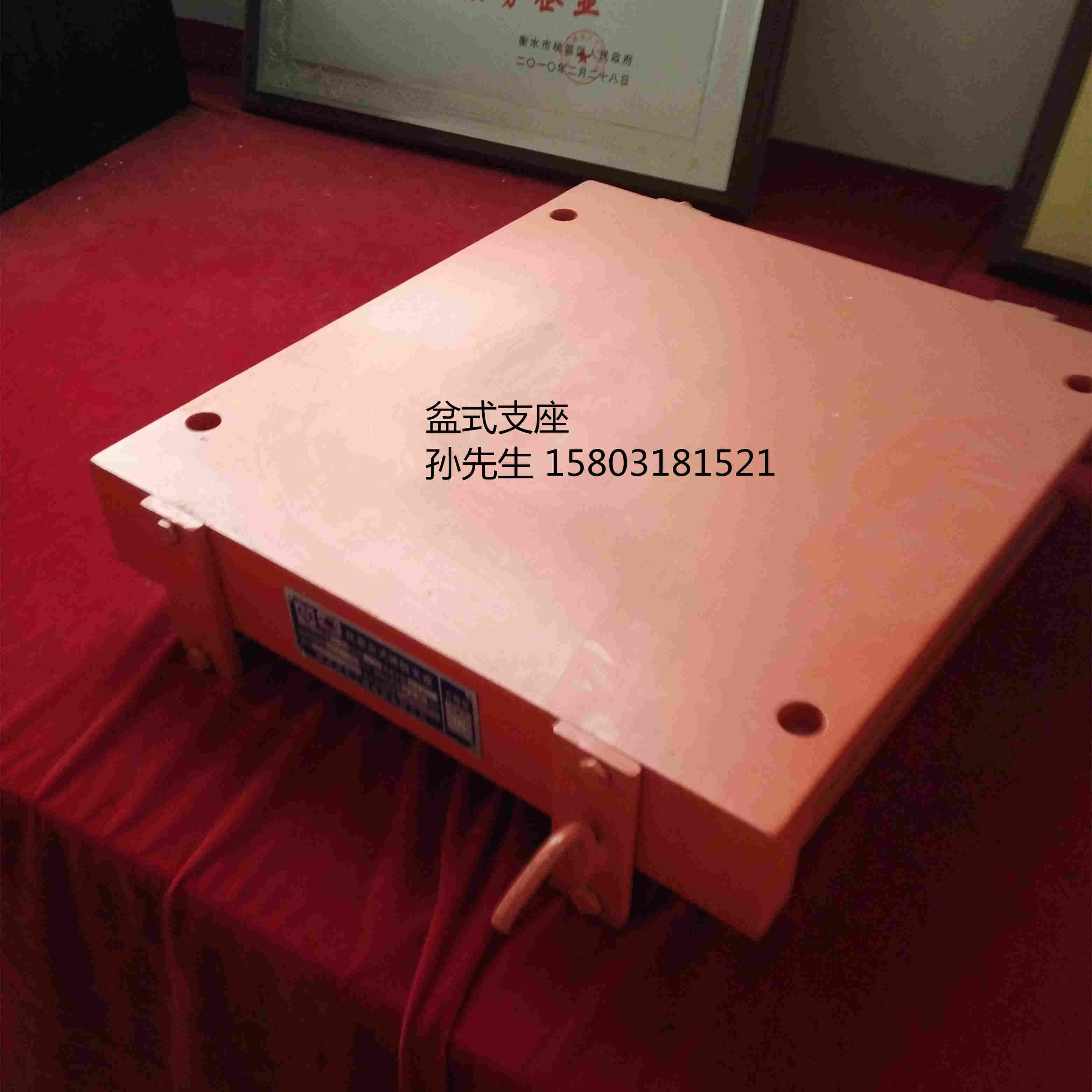

定制各種型號公路橋梁盆式橡膠支座 GPZ盆式橡膠支座報價 盆式橡膠支座廠家 規格 價格

衡水明光貿易有限公司可定制各種規格型號盆式橡膠支座（GPZⅡ型 、GPZⅢ型、GPZ2009型盆式橡膠支座、QZ球形橡膠支座、高阻尼隔震橡膠支座等）歡迎廣大客戶來電詢價。15803181521

盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的F4板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及F4板與不銹鋼之間的滑移上。從試驗的數據來看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。  盆式橡膠支座分為：公路橋梁盆式橡膠支座、鐵路橋梁盆式橡膠支座及盆式橡膠支座的衍生品

水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。

本標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載力的10%?？拐鹦椭ё匠休d力不小于支座堅向承載力的20%。 支座轉動角度不大于0.02rad. 加5201硅脂潤滑后，常溫型活動支座設計摩阻系數最小取0.03.加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數最小取0.06。

盆式橡膠支座

有抗震型盆式固定橡膠支座和測力盆式橡膠支座兩種。主要用于特大型鐵路、公路橋梁，設計反力達到50 000 KN，鐵科院為南京長江二橋北漢橋研制的跨度165 m的箱梁支座，設計反力達到65 000KN。盆式橡膠支座的主要構造特點，一是將橡膠塊放置在鋼制的凹形金屬盆內，由于橡膠處于側向約束狀態，大大提高了支座的承載能力;二是利用嵌放在金屬盆頂面的板與不銹鋼滑板相對摩擦系數小的特性，來保證支座能滿足橋梁的水平位移的要求。梁的轉動也通過盆內橡膠塊的不均勻壓縮來實現，對特大跨度橋梁特別有利，具體構造見圖1

圖1抗震型盆式固定支座的構造示意

   測力盆式橡膠支座的構造特點是在橡膠支座的膠塊內部設置油腔，通過油路在支座體外測讀支座反力，其構造見圖2。大家知道支座反力是通過力學計算確定的，實際工程的支座反力受眾多不確定因素影響很難與理論值吻合，支座反力直接影響梁體和橋墩的受力狀態，所以準確地測定支座反力對于分析實橋的受力狀態，保證安全使用有著重要的意義。國內已在廣深線石龍大橋和京九線衛運河特大橋上得到應用。

圖2測力盆式橡膠支座的構造示意

球形橡膠支座

是在盆式橡膠支座基礎上經過改進發展起來的，有固定支座和活動支座兩種。主要優點是受力明確、承載力大、轉動靈活、容許轉角大等。主要適用于彎橋、坡橋和大跨度橋梁。其主要構造特點是帶球面的支座底板，見圖3。已在北京機場路擴建工程2號和4號橋、京石高速公路及嫩江鐵路大橋上得到應用。

圖3球形橡膠支座的構造示意

鉛芯板式橡膠支座

是在板式橡膠支座的中心預留一小圓孔，圓孔直徑由設計確定，然后在孔內灌注鉛芯而成。采用鉛芯構造主要是增加阻尼作用，減少地震力、剎車力等對結構的沖擊作用，可耗散大量的沖擊能量，顯著改善結構的抗震性能。國內外在橋梁工程和房屋結構上得到廣泛應用。北京機場擴建工程道路橋2號和4號橋上使用了反力為3 000 ~ 8 000 KN的鉛芯板式橡膠支座。
