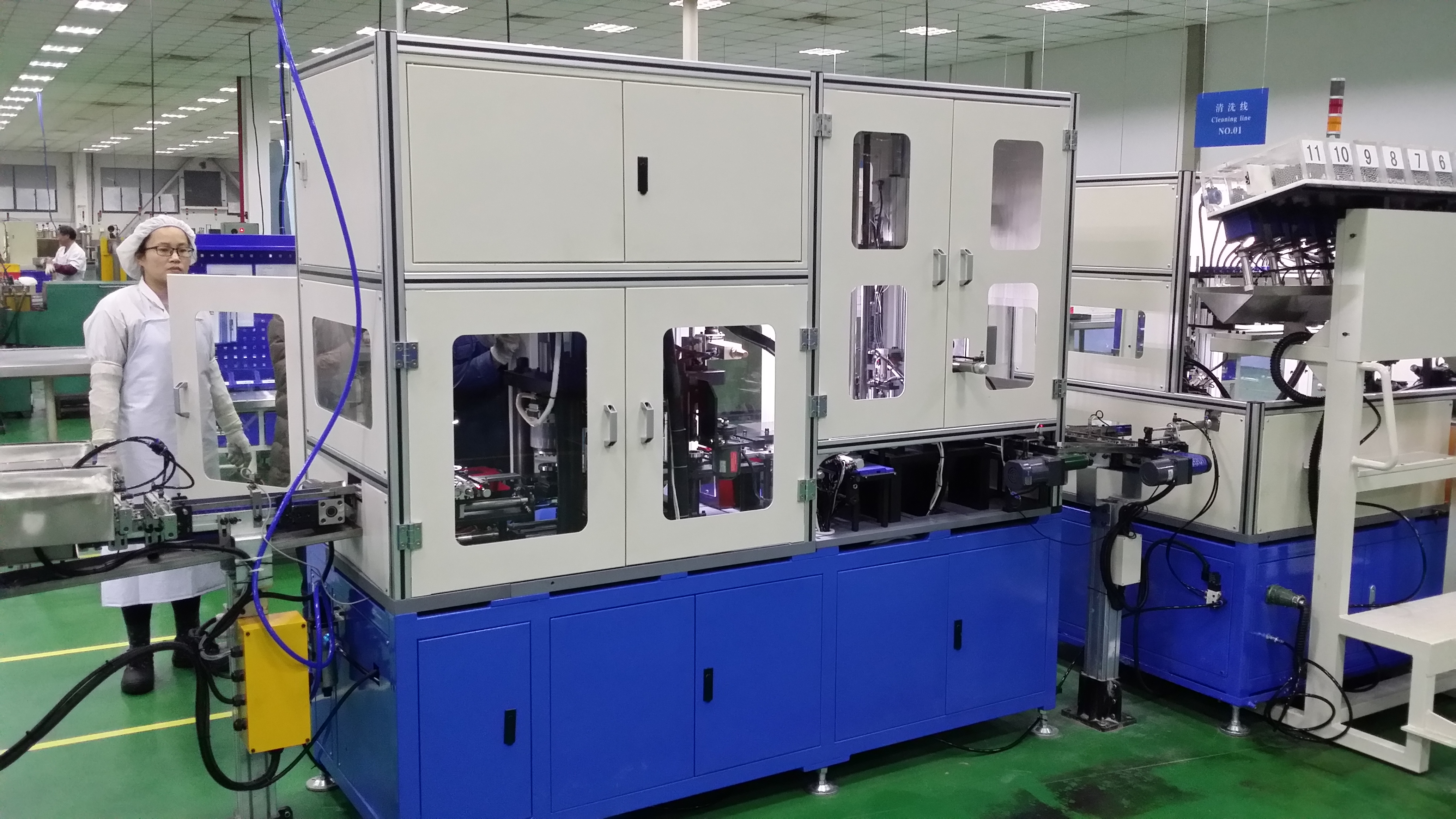

保持器鉚合裝配機，容恒軸研科技軸承保持器鉚合裝配設備

容恒軸研科技全自動軸承球式保持架鉚合裝配機

球軸承保持架鉚合裝配機是在吸收、引進工藝的基礎上研發形成的，該設備采用標準化、模塊化工裝設計，并采用了自下而上的分球方式、氣液增壓缸鉚合、配備影像檢查系統

●  特點：

1、  電機回旋式分球

2、  軸承多重定位，保證了定位的精度，實現了小游隙軸承的裝配

3、  充分利用軸承軸向游隙、自下而上的鋼針分球方式，大大減少了裝配過程中可能產生的鋼球傷。

4、  鐵質保持架裝配和尼龍保持架裝配，可在一臺設備上實現完成

5、  完善的檢查工序，包括保持架整體高度檢查、少鉚釘檢查、鉚合檢查等

6、  柔性保持架對位機構，避免保持架的壓傷

7、  鉚合后各鉚釘高度檢查，極大的保證了鉚合質量

8、  工裝標準化，模塊化更換、快速方便、換型需調整的尺寸在PLC中已儲存，可隨時調用

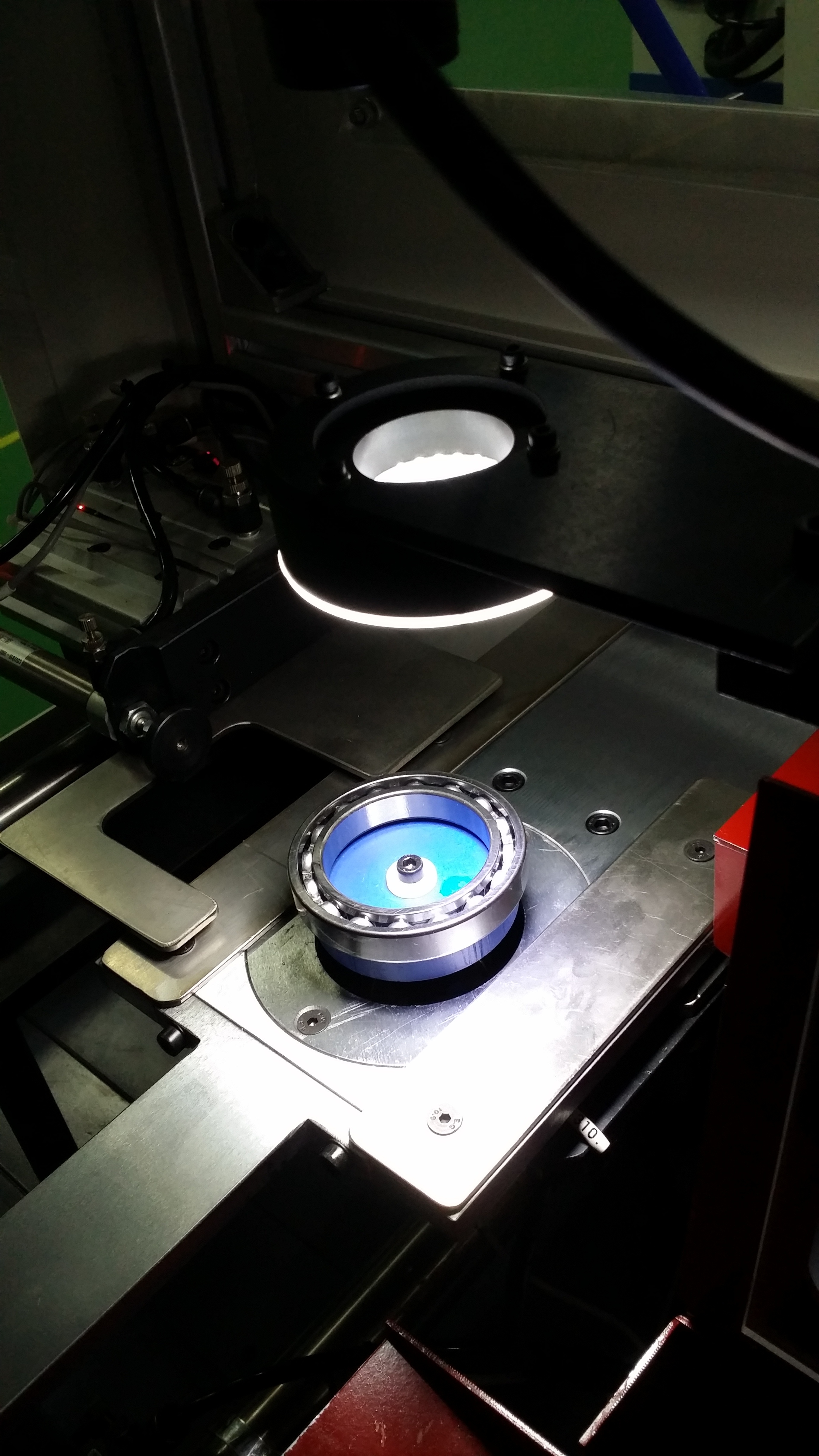

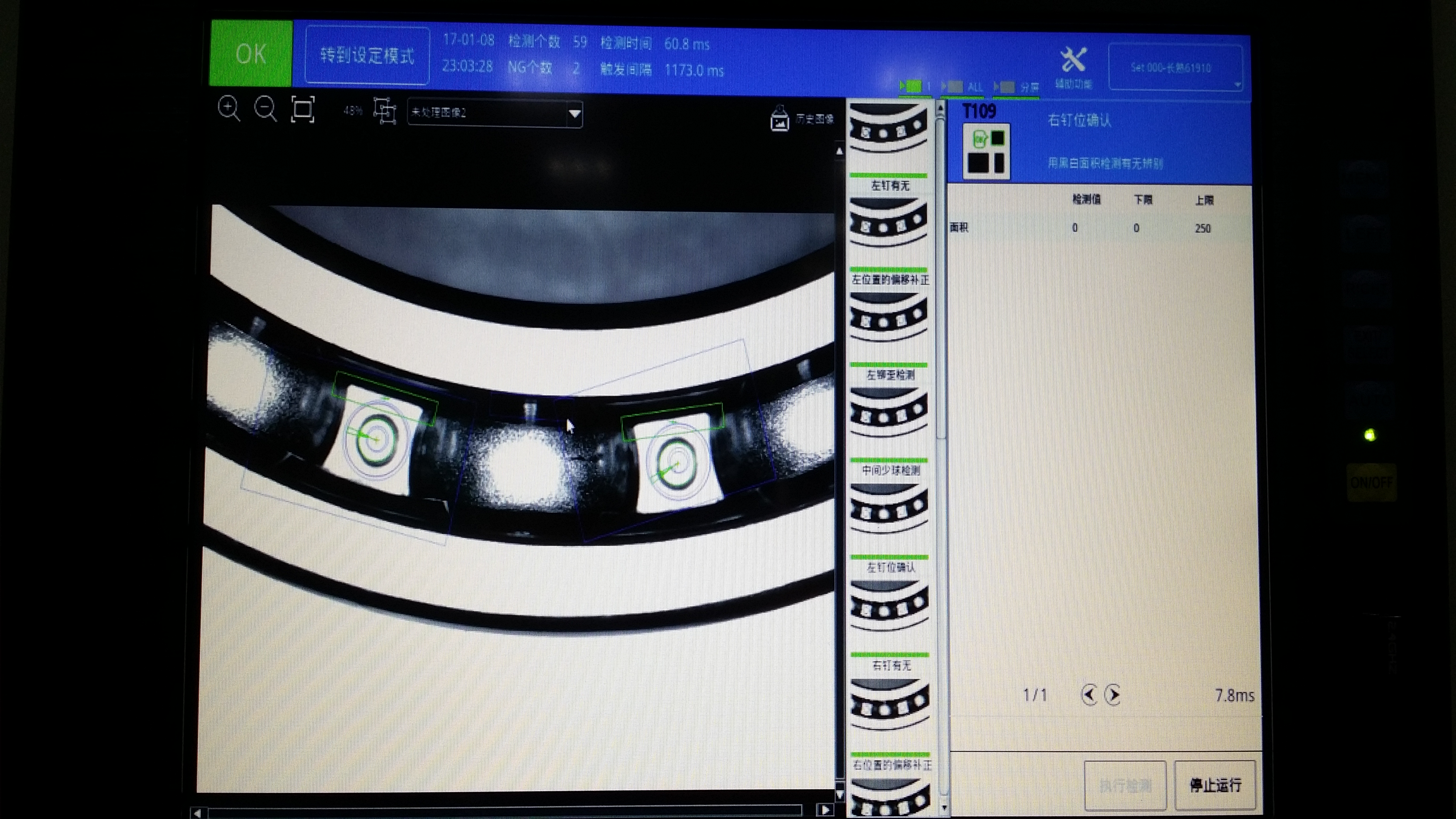

9、  配備影像檢查系統，更能避免缺鉚釘、缺鋼球現象的產生

●  設備功能描述

保持架鉚合裝配機主要用于單列球軸承的分球，加入保持架的連線操作模式，主要完成下列操作流程

上料→集球→分球\分球檢測\加保持架上片→檢查保持架上片→加保持架下片→不良品排出→對位→對位檢測→鉚合→鉚合檢測→不良品排出→出料

●  操作流程說明

上料機構：采用皮帶上料

集球：電機帶動集球頭，將鋼球集中到一起，進行少球檢查

分球：采用球針方式將鋼球分開，相比上分球結構，分球時內圈頂桿定位、振動電機擺動，增大分球成功性，減少鋼球插傷

分球檢測：檢查分球是否完成

加保持架上片：保持架穿在料竿上，采用機械爪結構，自動放入軸承中

保持架上片檢查：檢查軸承中是否加入了保持架，以及是否加好，是否多加保持架

加下保持架：將下片保持架加入，采用雙料桿下料，方便切換

不良品排出：前段工序不合格品排出

對    位：將上下片保持架的鉚釘孔進行對正，并進行預壓入

對位檢查：檢查上下片保持架鉚釘孔是否對正，檢查是否少鉚釘

鉚    合：采用10~13T氣液增壓缸壓鉚。

鉚合檢查：鉚合后鉚釘高度檢查

不良品排出：后段工序不合格品排出

操    作：無人操作模式，裝好鋼球的軸承從前道工序過來，進入本機的上料皮帶，分球后壓入鐵保持架，自動出料。

保持架鉚合裝配機
