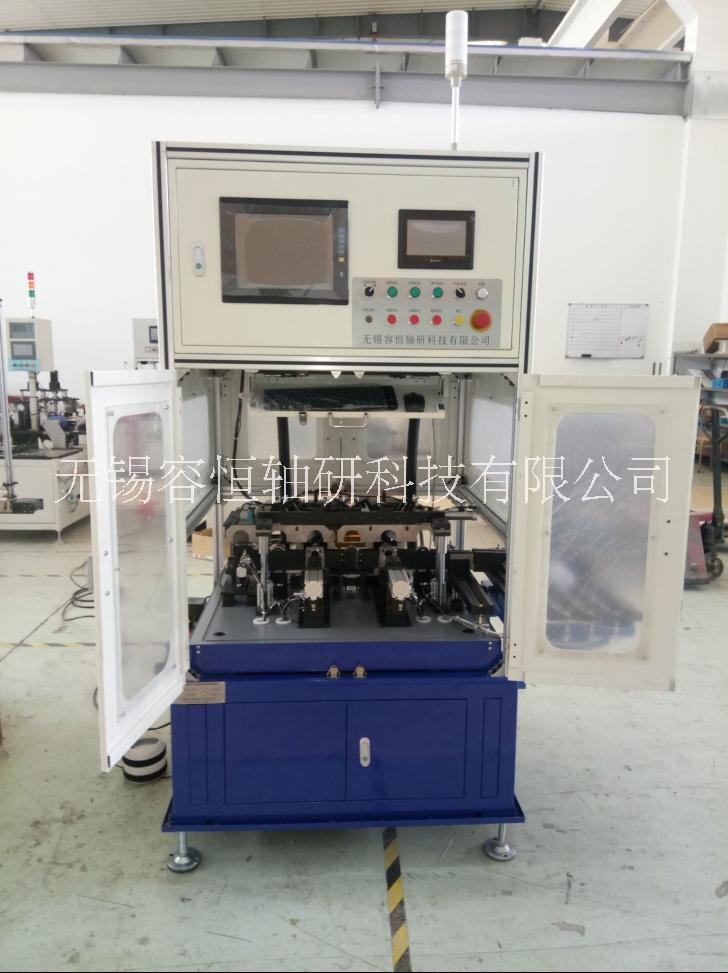

全自動軸承振動檢測機,容恒軸研科技RHCZ全自動軸承振動檢測儀

容恒軸研科技軸承振動檢測機，軸承振動檢測儀

滾動軸承旋轉時產生振動，振動的大小與軸承質量緊密相關。振動既是一種質量評判標準，依據它，可以為軸承劃分質量等級；振動又是軸承制造過程中的一種質量控制手段，通過分析軸承的振動，可以發現制造環節上存在的問題。軸承振動檢測機具有異音分析，軸承質量在線管理等特點。適用于軸承制造廠的軸承振動檢測，同時也適用于在線對單個軸承進行分析的檢測工序。

RHCZ全自動軸承振動檢測機,軸承振動檢測儀

● 探頭形式

1、速度傳感器，采用國際上通用的軸承檢測探頭，它能綜合反映軸承的質量缺陷。

2、加速度傳感器，符合我國軸承質量檢測的標準，其優點是對滾動體表面劃傷信號敏感，但是對低頻質量信息不敏感。

3、混合探頭，集速度傳感器和加速度傳感器于同一支撐架上，可同時采集數據并進行分析，大幅度提升異音信息的信噪比，提升對軸承異音判斷的速度和質量。

4、  速速型和混合型檢測方式可選（不建議只采用加速度型檢測）。

軸承缺陷檢測范圍：本檢測機可以快速在線檢測軸承的內圈傷、外圈傷、鋼球傷（少、混球）、保持架傷、雜質音、超精音、擦蓋音等等（截止當前）。

● 分析能力

生產能力KPI統計分析、缺陷分布統計分析、合理性分析等。

● 管理功能

1、和SPC系統銜接，可以動態分析監測數據，除了檢測軸承質量，還可發現前段工序的缺陷并可報警。

2、  強大的參數學習功能，滿足客戶個性化參數設置；

3、可以根據客戶管理需求實現對數據的實時處理，

如：測量數據的儲存、導出并分析；數據的聯網，遠程監測等等。

●主要部件

● 技術指標：

1、適用軸承外徑范圍

D28-D62/D62-D90/D90-120

2、 工作節拍

一次測量3秒/套，/ 4秒/套，/5秒/套

    二次測量 4.2秒/套，/5.6秒/套，/7.2秒/套

3、 主軸轉速1800rpm±2%（國家標準要求）

4、 外形尺寸1300×1500×2000mm

5、 環境溫度 5～35℃

6、 相對濕度 85%無結霜

7、 海拔高度 ＜2000m

8、 環境要求 無超量粉塵，無腐蝕性氣體，不含鹽分的環境

9、 供電電源 AC380V±10%50Hz10A

10、使用氣源 0.3MPa～0.4MPa

11、檢測類型 深溝球軸承，角接觸球軸承

12、檢測方式 單軸雙傳感器

◆速度型﹢加速度型

◆加速度型﹢加速度型

◆速度型﹢加速度型

13、檢測點數 單面雙點、雙面雙點（可升級為多次檢測）

14、綜合效率 雙面四點檢測4秒以內

15、主軸轉速 1800rpm±2%

16、主軸類型 動壓主軸

17、綜合基礎振動 加速度：≤10db 速度：低頻≤10μm /s，中頻≤5μm /s，高頻≤4μm /s

18、主軸回轉精度 徑向跳動≤2μm，軸向跳動≤5μm

19、主軸錐孔 2 ?莫氏

20、換型調整時間 ≯0.5H

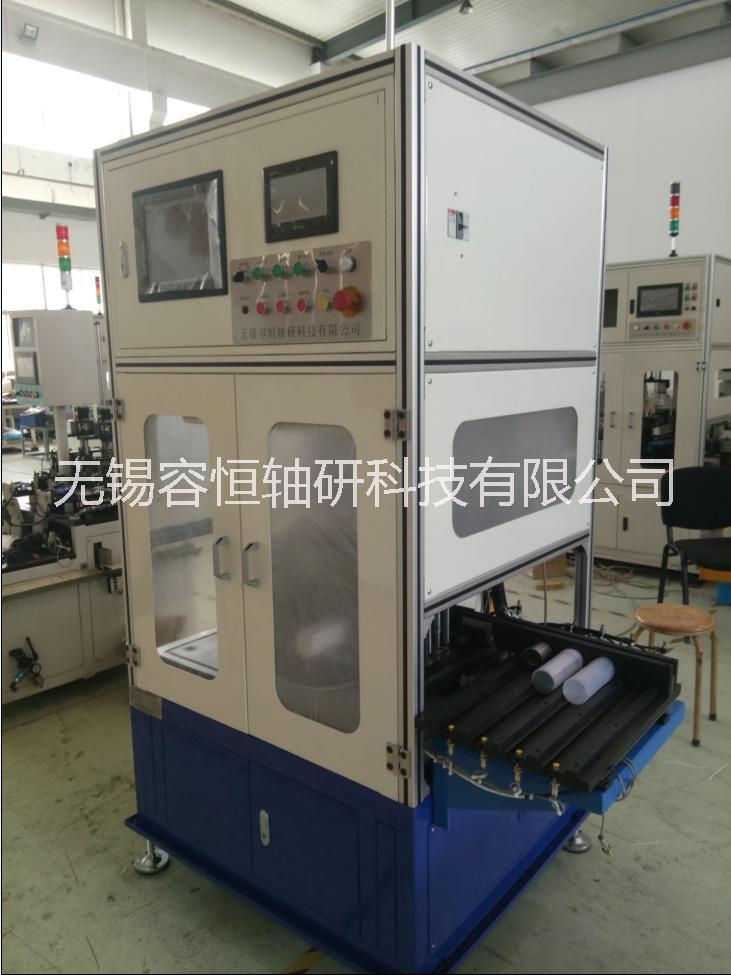

● RHCZ全自動單軸軸承振動檢測機

該設備適用于中、大型軸承的在線檢測，也普遍適用于實驗室、質量管理部門的質量標準制定、統計、分析和管理。

在同一檢測軸上完成A面振動檢測-翻面-B面振動檢測的工序。

單軸振動檢測機有速度型和混合型檢測方式可選。
