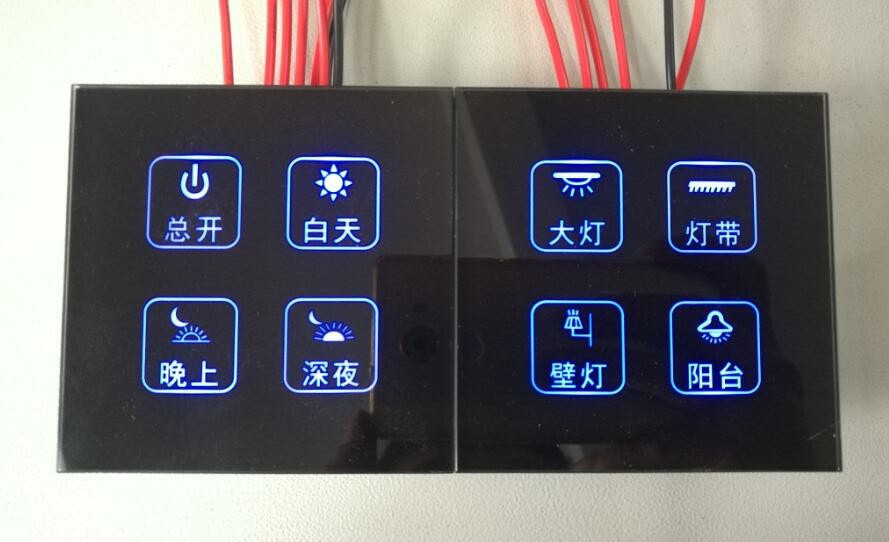

粵控電氣智能場景控制照明模塊

                       場景控制面板操作說明

15.1、如圖六所示，場景控制面板操作面板， “SET”切換下一頁；“←”出現光標并使光標左移；“→”出現光標并使光標右移；“+”加1；“-”減1；“OK”為數據保存鍵，每個數據需要單獨保存，并非一次性保存，按“P1”返回上一頁。

15.2、如圖十六第1頁1.1所示為場景一，一個場景控制面板最多有6個場景，分別場景一、二、三、四、五、六，對應啟動鍵分別是“←”、“→”、“+”、“-”、“OK”（可以根據客戶具體需求按照不同場景模式來命名按鍵），場景控制面板有兩個類型，分別為全互斥型，半互斥型（訂貨需說明）。全互斥型的6個場景均為互斥，即開啟一個場景，就會關閉上一個場景，六個場景在一個時間內只能開啟一個場景；半互斥型，即場景一、二、三為互斥，場景四、五、六為互斥，同一個時間能開啟場景一、二、三中的一個場景，也能開啟場景四、五、六場景中的一個場景；圖十六第1頁1.2所示圖標為當前場景一已啟動，圖十六第1頁1.3所示場景四關閉。

15.3、圖十六第2頁2.1所示，“場景”下方數字表示場景，圖十六第2頁至第9頁場景下方所示，共設置了5個場景，即第六個場景未設置；

  場景001、002、003、004、005分別對應場景一、二、三、四、五。

15.4、圖十六第3頁3.1所示，“終端”下方數字表示終端號，與左邊場景對應，比如圖十六第3頁3.2所示終端號“001”屬于場景002，即是當啟動場景二，會對終端號為001的模塊進行操作。如圖十六第2頁、第3頁所示，場景001將對終端號為001、002、003、004進行操作。

15.5、圖十六第4頁4.1所示，從“3”開始往右排12個數字分別是左邊對應的場景002所將要操作終端003各個回路開關設置，一個模塊最多12個回路，如果所安裝的模塊不足12路，后面多余數字設置為“3”，“3”表示對應回路將是自動模式，“2”表示“關”，“1”表示開；如果圖十六第4頁所示，場景002對應的終端號003第1路為自動，第2路至7路為開，第8路為關，第9、10路為開，第11路為關，第12路為開。

15.6、圖十六第5頁5.1所示，“10-12”表示圖十六第2頁開始，該頁所表示第10-12條指令，整個場景控制面板，總共有24條指令，如圖十六第9頁所示“22-24”。

 15.7、場景控制面板還可以根據客戶需求向外拓展場景按鍵，如圖十所示，能滿足在不同的地方開關各場景模式。

 15.8、場景控制面板可以根據特殊需要，為用戶定制相關編程，訂貨需要說明。
