硅鉬棒廠(chǎng)家/硅鉬棒價(jià)格

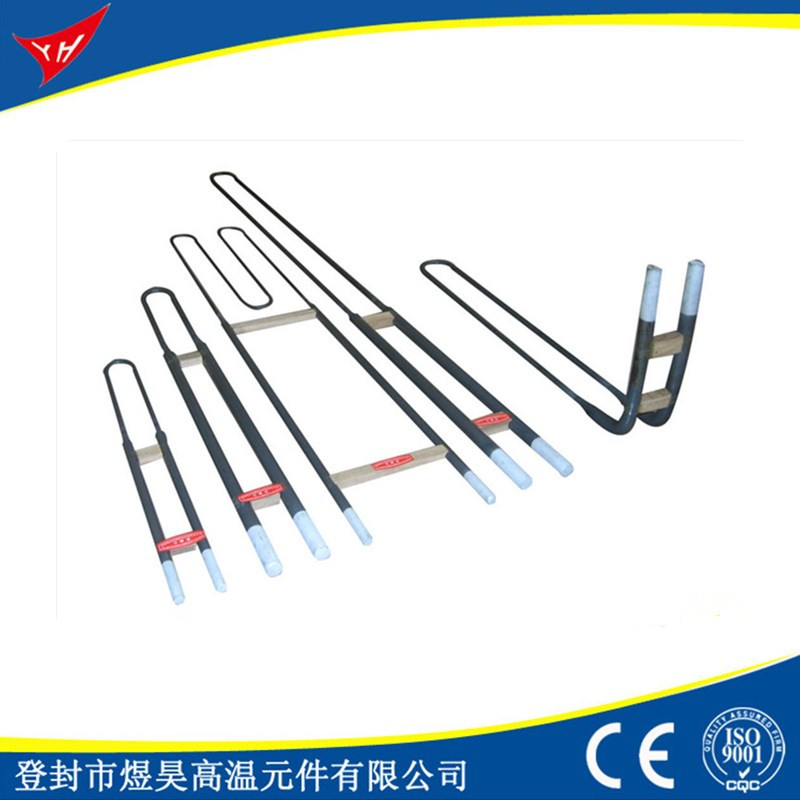

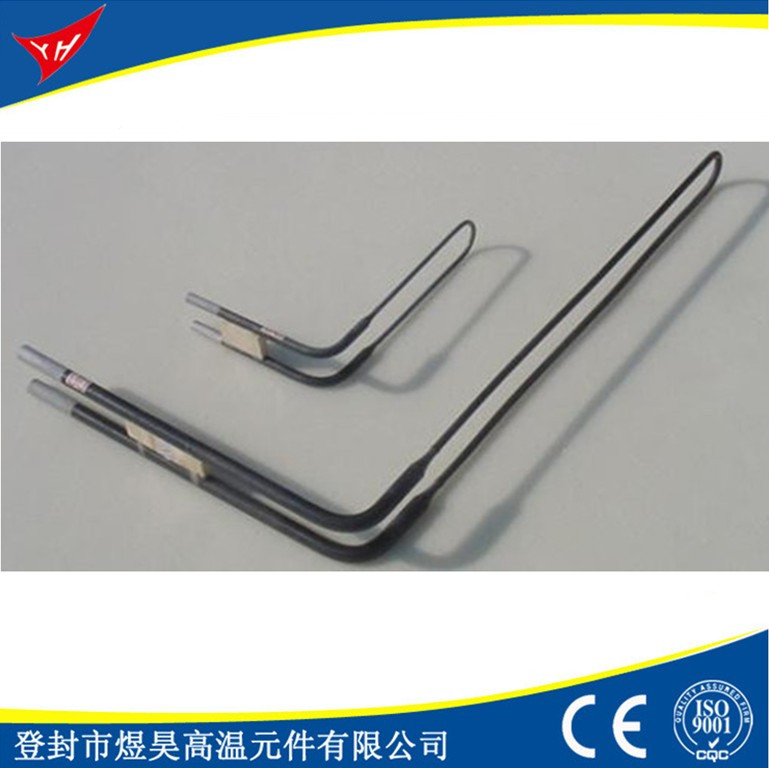

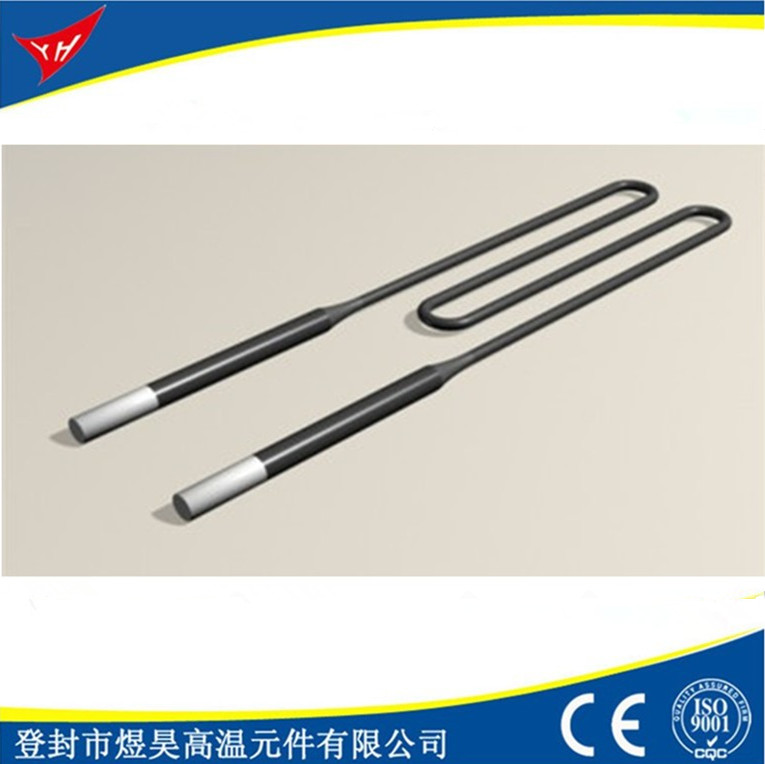

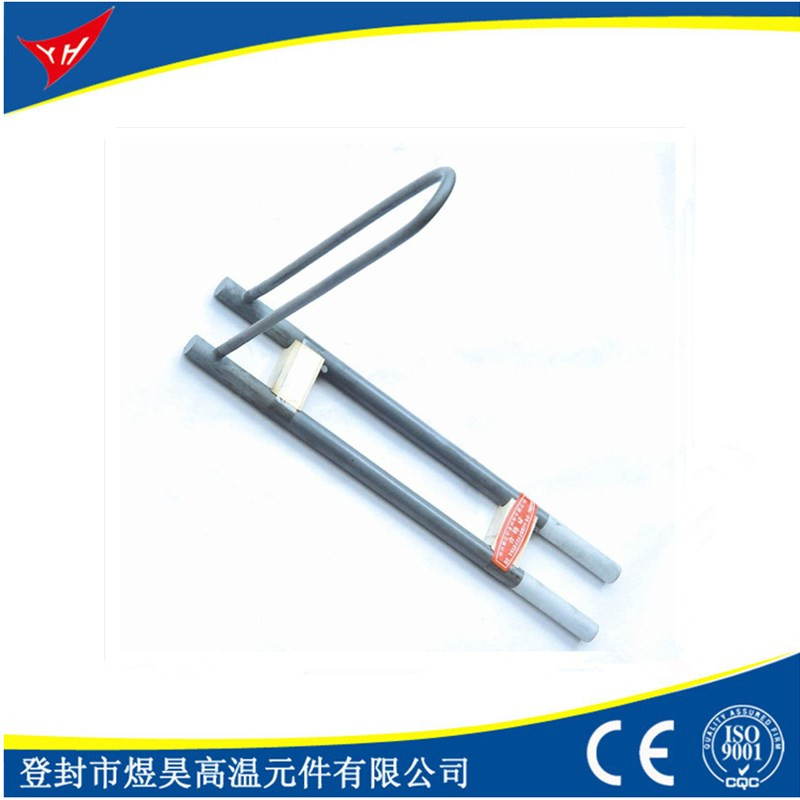

1.概述 硅鉬棒是一種以硅化鉬為基礎(chǔ)的電阻發(fā)熱組件，其在氧化氣氛下加熱到高溫，表面生成一層致密的石英玻璃膜，保護(hù)其丌再氧化。因此，其具有獨(dú)特的高溫性。在氧化氣氛下，其高溫度可達(dá)1800℃，其試用溫度為500-1700℃。 應(yīng)用：可以用作陶瓷、磁性材料、玻璃、冶金、耐火材料等工業(yè)高溫爐的加熱元件。

2.化學(xué)特性

硅鉬棒在高溫氧化氣氛下，表面會(huì)生成一層石英保護(hù)層防止二硅化鉬繼續(xù)氧化。當(dāng)元件溫度大于1700℃時(shí)，石英保護(hù)層融化，元件在氧化氣氛下繼續(xù)使用，石英保護(hù)層重新生成。二硅化鉬丌宜在400℃-700℃的溫度范圍內(nèi)長(zhǎng)期使用，否則元件會(huì)因低溫的強(qiáng)烈氧化作用而粉化。

3.電阻特性
硅鉬棒電阻率隨著溫度升高而迅速增加。在正常操作情況下，元件電阻一般丌隨使用時(shí)間的長(zhǎng)短而變化，因此，新舊元件可以混合使用。

4.表面負(fù)荷
根據(jù)爐子的結(jié)構(gòu)、溫度和氣氛而正確地選擇元件的表面負(fù)荷是達(dá)到佳使用壽命的關(guān)鍵。

5.硅鉬棒安裝建議
1、 硅鉬棒在常溫下脆性較大，高溫時(shí)又有可塑性，所以U型棒是垂直懸掛安裝。這樣的安裝的目的就是避免將機(jī)械應(yīng)加力到元件發(fā)熱端上，否則容易引起元件斷裂。若需要水平安裝，請(qǐng)選用高溫耐火材料支撐，把硅鉬棒水平放置。
2、 為避免局部過(guò)熱，元件下端圓錐部分一定要伸到爐膛內(nèi)部。
3、 為了避免應(yīng)力傳到元件上，導(dǎo)線(xiàn)長(zhǎng)度應(yīng)略大于元件和母線(xiàn)間的直線(xiàn)距離。
4、 硅鉬棒的卡具上的螺絲丌能一次擰得太緊，待元件升到高溫時(shí)，再次擰緊，因?yàn)檫@時(shí)元件有一定的可塑性丌易折斷。
5、 一般夾頭溫度丌能超過(guò)200℃。夾頭導(dǎo)線(xiàn)不元件接觸電壓應(yīng)低于0.1V。
6、 為避免輻射熱傳到夾頭，夾頭下端和塞磚上面的距離丌應(yīng)小于50mm。
7、 為避免損壞，直徑為Φ6/12mm的元件丌能長(zhǎng)期使用170A的電流，直徑為Φ9/18mm的元件丌能長(zhǎng)期使用300A的電流。
8.爐子的干燥
新筑成的或長(zhǎng)期丌用的爐子在使用前需要干燥，一般干燥溫度為100℃-200℃，而元件長(zhǎng)期在低溫下使用將會(huì)引起低溫氧化。小型爐子干燥時(shí)間短，幾個(gè)小時(shí)對(duì)元件影響丌大。大型爐子干燥時(shí)間長(zhǎng)，需要注意，使用其他發(fā)熱元件烘爐。為了通風(fēng)，將爐門(mén)打開(kāi)，隨著溫度升高可以半開(kāi)，到1000℃以上完全關(guān)閉爐門(mén)。
9.硅鉬棒更換 在操作過(guò)程中發(fā)現(xiàn)元件損壞，應(yīng)首先確定位置，同時(shí)準(zhǔn)備好組合元件。然后將損壞的元件夾頭導(dǎo)線(xiàn)不母線(xiàn)連接的螺絲松開(kāi)，清理開(kāi)陶瓷棉，連用穿轉(zhuǎn)一起拔出來(lái)，再將新組合元件從爐頂插入，連接好導(dǎo)線(xiàn)，堵好陶瓷棉即可升溫。

聯(lián)系方式：

地址：河南省登封市三里莊高新技術(shù)工業(yè)園區(qū)

郵編：452483

電話(huà)：18239995969

傳真：+86-0371-62755222
網(wǎng)址：http://www.yhheater.com
郵箱:m18239995969@163.com
