液壓爬梯式混凝土攪拌機

液壓式提升攪拌機不需要人工按裝和拆卸，全部通過液壓裝置來完成梯架的升高和落架 ，這樣既安全又節省時間從而大大提升了生產效率。

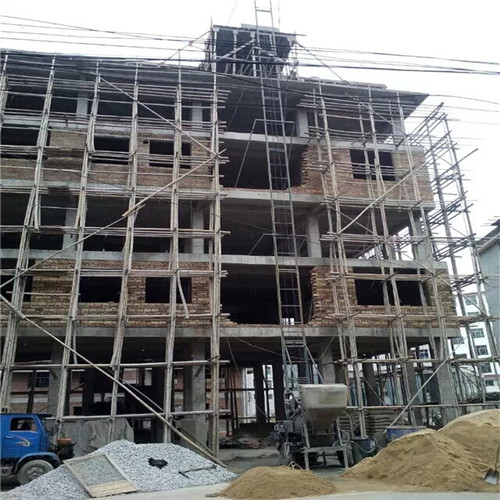

QZD320液壓爬梯式混凝土攪拌機是通過卷揚機和滑架等，可將提升斗內的混凝土提升到不同樓層的樓面，這樣從按裝到拆卸都很費人工和時間的基礎上改進了液壓式JZC提升混凝土攪拌機，改進后的液壓式提升攪拌機不需要人工按裝和拆卸，全部通過液壓裝置來完成梯架的升高和落架 ，這樣既安全又節省時間從而大大提升了生產效率。

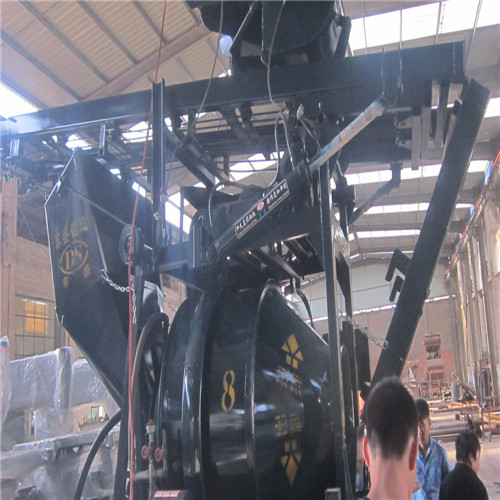

   本機由料斗上料架、卷揚機構、攪拌筒、攪拌裝置、攪拌轉動裝置、機架、卸料機構、供油系統、供水系統及電氣系統等組成。

 （一)攪拌系統:

      攪拌系統分別由電機、皮帶輪、減速箱、齒輪、攪拌裝置、攪拌筒等組成。

      主電機通過皮帶連接在二級齒輪減速箱上,并最終通過兩對開式齒輪分別帶動兩根水平組置的攪拌軸相向等速回轉。為保證減速箱里各齒輪正常工作，必須按減速箱所示油面高度注入潤滑油、夏季用HL- 30齒輪油、冬季用JL-20齒輪油。新機開始使用150小時和300小時， 要分別更換機油一次，以后每工作1000小時更換一次。

 　　攪拌筒的圓弧部分及端面用6mmQ235銅板焊成。攪拌筒內鑲有6種襯板，其中圓弧型襯板3種84塊、端面襯板3種20塊F 均用沉頭螺釘與筒體緊固連接。

（二）上料系統：

       上料系統同卷揚機、上料架、料斗、進料漏斗等組成。上料時,將需要攪拌的混合物裝在料斗內,啟動上料系統的卷揚制動電機,減速箱帶動卷筒轉動,鋼絲

純經滑輪牽引料斗沿上料架軌道向上爬升,當爬升到一定高度時,料斗底部斗門上一對滾輪進入上料架,進入水平岔道,斗門即自動打開,物料經漏斗卸入攪拌筒內，上料架用螺栓連接在機架上，便于拆裝運輸。

        卷揚機構由制動電機、減速箱、卷筒、鋼絲繩等組成。料斗的提升速度為18m/min,制動器可保證料斗在重載情況下,在任意位置可靠停止、制動力矩的大小可調電機后座的大螺母。

       料斗上下行程終點均由行程開關自動控制，當料斗提升到卸料位置時,撞動提升終點行程開關，行程開關動作、卷揚電機斷電、制動器制動、料斗被停在卸料位置上。為了安全可靠,還在行程開關對面裝有另一個極限位置行程開關,當提升行程開關失靈,極限行程開關可以起作用。當料斗下降到底后,下限位行程開關動作、卷揚電機斷電、制動器動作,以免鋼絲繩松亂。

（三）供水系統：

     供水系統由電機、水泵、節流閥、清洗裝置、噴水管等組成。拌制混凝土所需的水是由水泵通過節流閥送至噴水管,節流閥可調節水的流量。

（四）卸料門：

      卸料門在攪拌機的底部,通過手動推桿、實行卸料。按客戶要求,可以生產電動推桿卸料形式的攪拌機。卸料門與攪拌筒的連接處用密封板密封,可調整密封板的位置來保證密封的目的。

（五）機架：

   機架由14#槽鋼焊成,用螺栓與攪拌筒連接,四周支腳用螺栓與機架連接以將攪拌機架起，配合一噸翻斗車接料。

（六）電氣箱：整套設備的控制系統都有這個電氣箱控制，更加的方便快捷。
