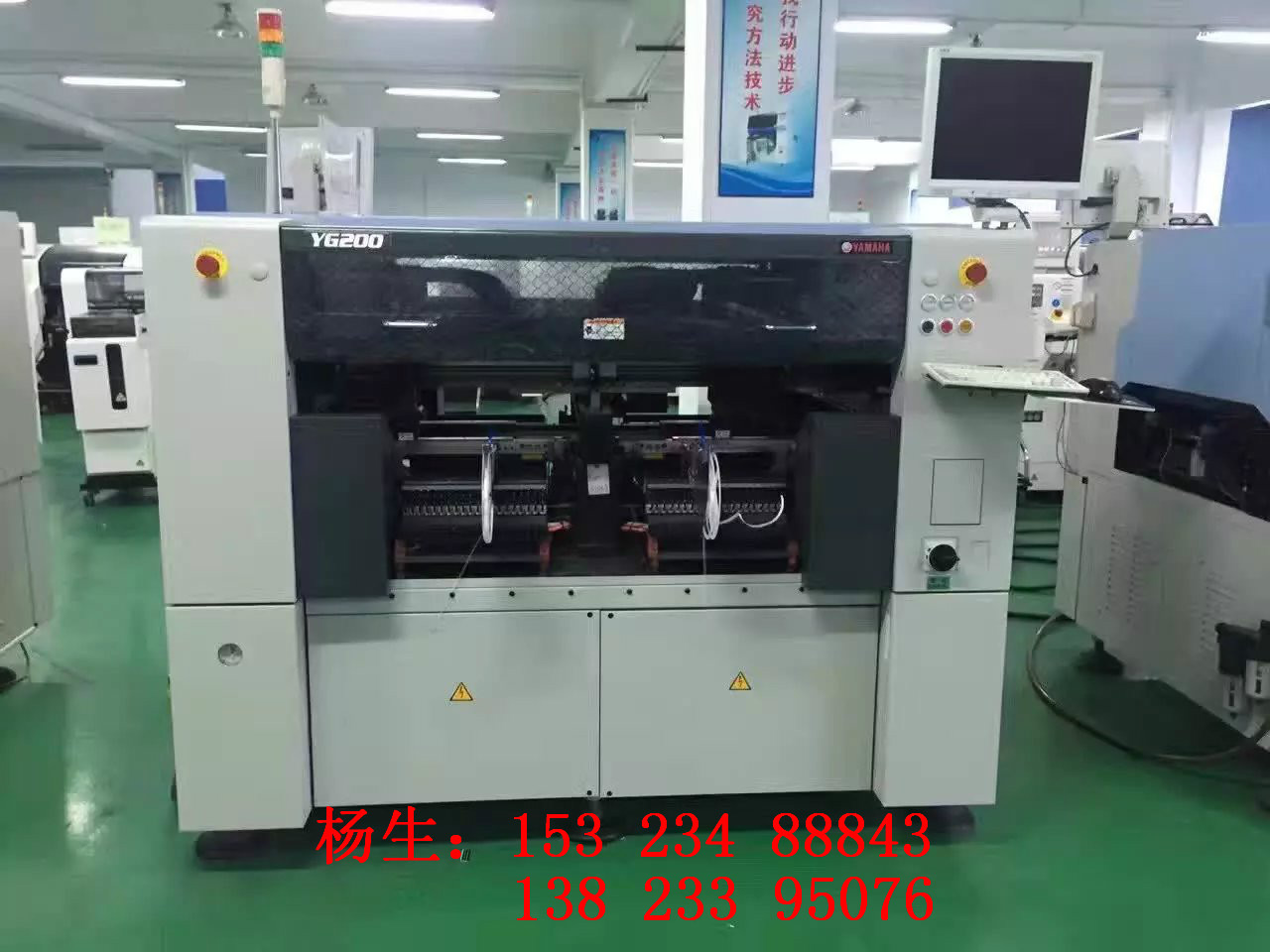

雅馬哈貼片機,YAM- 雅馬哈貼片機,YAMAHA貼片機

聯系人：楊生：QQ:523372886      手機：13823395076//15323488843


我公司銷售全新/雅馬哈貼片機，，無鉛回流爐，回流焊機，焊錫機，波峰爐／無鉛波峰爐，接駁臺，上下料機，波峰焊出入板機，smt回流焊，回流爐，smt周邊設備


yama貼片機，雅馬哈貼片機，YS88規格參數：楊生：15323488843


PCB過板尺寸： L510×W440mm to L50×W50mm <Note 1><Note 2>
貼裝速度： 8,400CPH（0.43sec/CHIP Equivalent)
貼裝精度：+/-0.05mm/CHIP, +/-0.03mm/QFP
元件范圍： 0402（Metric base)to 55mm components
元器件貼裝能力 : 25.5mm or less
喂料器數量： 90個(Max,8mm tape reel conversion)
電源供應： 3-Phase AC 200/208/220/240/380/400/416V　+/-10%　50/60Hz
氣壓要求： 0.45MPa or more, in clean, dry states
設備外形尺寸： L1665×W1562×H1445mm
設備重量：1650kg

REFLOW-X8全電腦無鉛回流焊機 楊生15323488843
特點：
■Windows 視窗操作界面,設計兩種控制方式，電腦控制與緊急手動控制，具有安全保障功能；
■采用*德國技術的加熱方式,熱轉換率極高，相同的爐溫設置可達到比同類機型高出15%的產能,同樣的產能可實現比同類機低15-20℃的爐溫設置進一步減低熱風對PCB板及元器件的微損傷；
■各溫區采用強制獨立循環，獨立PID控制，上下獨立加熱方式，使?fàn)t腔溫度準確，均勻，熱容量大
■由于采用獨特的運風方式，四面回風設計，了導軌對PCB板面受溫不良的影響,對PCB板的加熱,    比同類機型更均勻,更迅速；
■獨有爐膛均風結構,可對爐膛內不同區域因結構不同而引起的風速差做調節,加熱極為均勻；
■采用進口耐高溫馬達、長期使用,品質穩定；
■內置式風冷區,二個冷卻區,冷卻效果；
■冷卻氣體強制排出，空調環境使用，環保省電；
■自帶溫度曲線測試功能(3路測溫系統)；
■配置網帶導軌傳送系統；
■加熱區上蓋可自動打開，方便維護，并配有開蓋安全裝置；
性能指標：
1)機身尺寸4800*1200*1450(mm)
2)起動總功率45KW ,正常工作時消耗功率:7KW
3)控制溫區:加熱區上8,下8,2段風冷區
4)加熱區長度3000MM
5)控溫精度:±1℃
6)PCB溫度分布偏差: ±2℃
7)升溫時間(冷機啟動)25分鐘以內;
8)傳送帶速度:0-1.8M/MIN
9)傳送帶高度:900±20mm
10)傳送帶寬度:480 mm
11)基板尺寸:W350 mm
12)適用錫膏類型:無鉛焊料/普通焊料;
13)適用元件種類:BGA,CSP等單/雙面板;
14)停電保護:UPS;
15)控制方式:全電腦控制;
16)爐體氣缸頂起;
17)重量：1400kg

我公司銷售全新無鉛回流爐，回流焊機，波峰爐／無鉛波峰爐，接駁臺，上下料機，波峰焊出入板機，smt回流焊，回流爐，smt周邊設備     楊生：15323488843




3.HUD-250自動收板機


外型尺寸：(L)1350*(W)760*(H)1250mm，外型結構:鋁型材筐架,封板噴涂處理,顏色為電腦白
料架尺寸：（L）355*（W）320*（H）563mm，使用PCB板規格：350*（50-250mm）
電源:220V/AC/50-60HZ,壓縮空氣：5~6Kg/cm2，固定邊：前固定。傳送方向：左至右
傳送高度：900±30mm,收板方式:采用SMC無桿氣缸收PCB板.收進臺軌道皮帶,采用3毫米圓帶.
傳動馬達為:6W定速馬達.
? 結實和穩定的鈑金主機架設計,特殊鋁合金收板機構
? 有效的馬達推板設計能確保PCB板不被推壞
? 人機觸摸屏操作界面,高度簡單的人機對話,操作方便易懂
? PLC程控,多功能的電路回路與程序設計,
? 性能穩定,確保生產線暢通平順,發揮產能
? 人性化程序設計,5種Pitch選擇,可設定收PCB板的間距及每籃數量
? 產能設定,可實現計劃生產控制(聲光提示)
? 聲光提示報警系統,人機界面畫面異常信息提示,維護更簡單方便
技術參數
描述 此設備用于SMT生產線電路板的收板裝置
料箱數量 2個料箱
電路板的下板時間 約6秒或用戶
料箱更換時間 約32秒或用戶
步距選擇 1~5(10毫米步距)
電源及電負荷 AC220V±20V(50/60Hz)單向300伏安
氣壓 0.4~0.6Mpa
氣流量 最多6升/分鐘
電路板厚度 最少0.4毫米
工作周圍溫度 0~55℃
工作周圍濕度 20~85﹪
抗干擾 電壓雜訊: 1000Vp-p、波寬1us、1分鐘
耐振動 10~25Hz 振幅0.075分鐘
耐電壓 AC端子對地1500VAC,1分鐘
使用環境 無腐蝕氣體和粉塵的環境
允許瞬時停電 小于20ms
接地 第三種接地
