【回流焊】優質回流焊采購/批發

無鉛熱風回流爐

型號:X8

  規格:1)加熱部分

        1.增壓式強制熱風系統,直聯高溫馬達驅動,變頻調整風速

        2.8個加溫區,16個加熱模塊(上8個/下8個),獨立溫控及開關

        3.不銹鋼爐膛

        4.溫度控制范圍:室溫-300℃

        5.溫度控制精度:±1℃(靜態)

        6.基板橫向溫度偏差: ±2℃

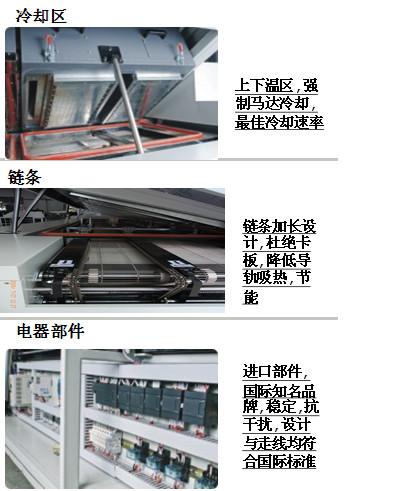

2）冷卻部分強制風冷卻

        1.獨立的雙冷卻區設計，冷卻一區和冷卻2區獨立控溫，確保冷卻效果。

         強制風冷系統，可快速冷卻PCB（在較短的時間內形成共晶）。

         1M超長冷卻區域，有利于PCB的焊接后充分冷卻。

         鍍鋅板冷卻區制作，耐腐蝕和清潔方便。

         2、外置風扇冷卻:冷卻區外再外置風扇冷卻,進一步冷卻以利于后段作業,出爐溫度可達65℃以下;

         3、松香回收系統 :定向廢氣過濾系統,使助焊劑殘留更加可靠。

            可靠的FULX收集，使冷卻區無滴油的可能，確保PCBA不受污染。

3）控制部分

        1. 長城電腦控制,中英文繁簡體在線自

　　　  2. 由切換,19″顯示器

        3. 溫度曲線測量及分析功能,虛擬仿真功能

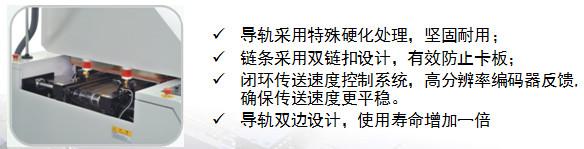

4）傳動部分1.鏈條及W560mm網帶同步傳輸(標準)2.傳送速度:0-1800M/Min,精度±2mm/min3.傳送高度及方向:900±20mm, 左至右(標準)4.PCB寬度:min50mm～max460mm5.基板元件高度:上層Max30mm,下層Max20mm6.電動/手動導軌調寬7.兩段式導軌，解決爐體過長導軌變形

5）保護系統1.溫度超差、傳送速度超差、掉板警報2.內置電腦及傳輸U(kuò)PS3.鏈條自動潤滑功能(滴注時間可調)4.電腦自我診斷5.操作員密碼管理,操作記錄6.延時關機功能

6）機器規格1.機身尺寸:L4800*W1200*H1450mm
               2.電源:  380V 3ф 38KW(起動),8KW(工作)

我公司銷售全新無鉛回流爐，回流焊機，波峰爐／無鉛波峰爐，接駁臺，上下料機，波峰焊出入板機，smt回流焊，回流爐，smt周邊設備     楊生：15323488843




HLD-250自動送板機


外型尺寸：(L)1350*(W)760*(H)1250mm，外型結構:鋁型材筐架,封板噴涂處理,顏色為電腦白
料架尺寸：（L）355*（W）320*（H）563mm，使用PCB板規格：350*（50-250mm）
電源:220V/AC/50-60HZ,壓縮空氣：5~6Kg/cm2，固定邊：前固定。傳送方向：左至右,傳送高度：900±20mm
? 結實和穩定的鈑金主機架設計,
? 有效的氣缸推板設計能確保PCB板不被推壞
? 人機觸摸屏操作界面,高度簡單的人機對話,操作方便易懂
? PLC程控,多功能的電路回路與程序設計,性能穩定,確保生產線暢通平順,發揮產能
? 人性化程序設計,5種Pitch選擇,可設定推PCB板的間距
? 產能設定,可實現計劃生產控制(聲光提示)
? 聲光提示報警系統,人機界面畫面異常信息提示,維護更簡單方便


技術參數
描  述 此設備用于SMT生產線電路板的上板裝置
料箱數量 2個料箱
電路板的上板時間 約3秒或用戶
料箱更換時間 約32秒或用戶
步距選擇 1~5(10毫米步距)
電源及電負荷 AC220V±20V(50/60Hz)單向300伏安
氣壓 0.4~0.6Mpa
氣流量 最多10升/分鐘
電路板厚度 最少0.4毫米
工作周圍溫度 0~55℃
工作周圍濕度 20~85﹪
抗干擾 電壓雜訊: 1000Vp-p、波寬1us、1分鐘
耐振動 10~25Hz 振幅0.075分鐘
耐電壓 AC端子對地1500VAC,1分鐘
使用環境 無腐蝕氣體和粉塵的環境
允許瞬時停電 小于20ms
接地 第三種接地
