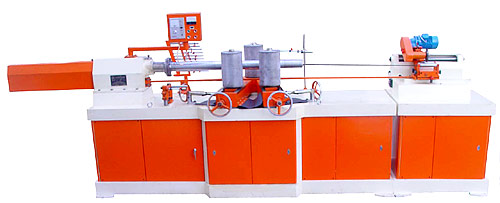

3.2    LW-3D紙管機參數

3.2.1最終產品                  （根據客戶要求加工）

3.2.2  定量                         100 – 600 GSM(以B 級紙、A 級紙、3A級紙制作)

3.2.3原料                          牛皮紙、白膠

3.2.4卷管機技術參數

生產紙管內徑           ? 6 mm – ? 30 mm

生產紙管厚度           1.5 – 3mm（因紙張厚度及層數不同而不同）

紙管生產速度           1 – 10 m/min(因紙管規格及紙張質量的不同，速度有所不同)

紙管切斷長度          1,000 mm–4,000 mm

3.2.5主要功能

采用紅外線來控制切割長度，長度設定方便，準確。

采用懸掛式的操作面板，操作簡便。

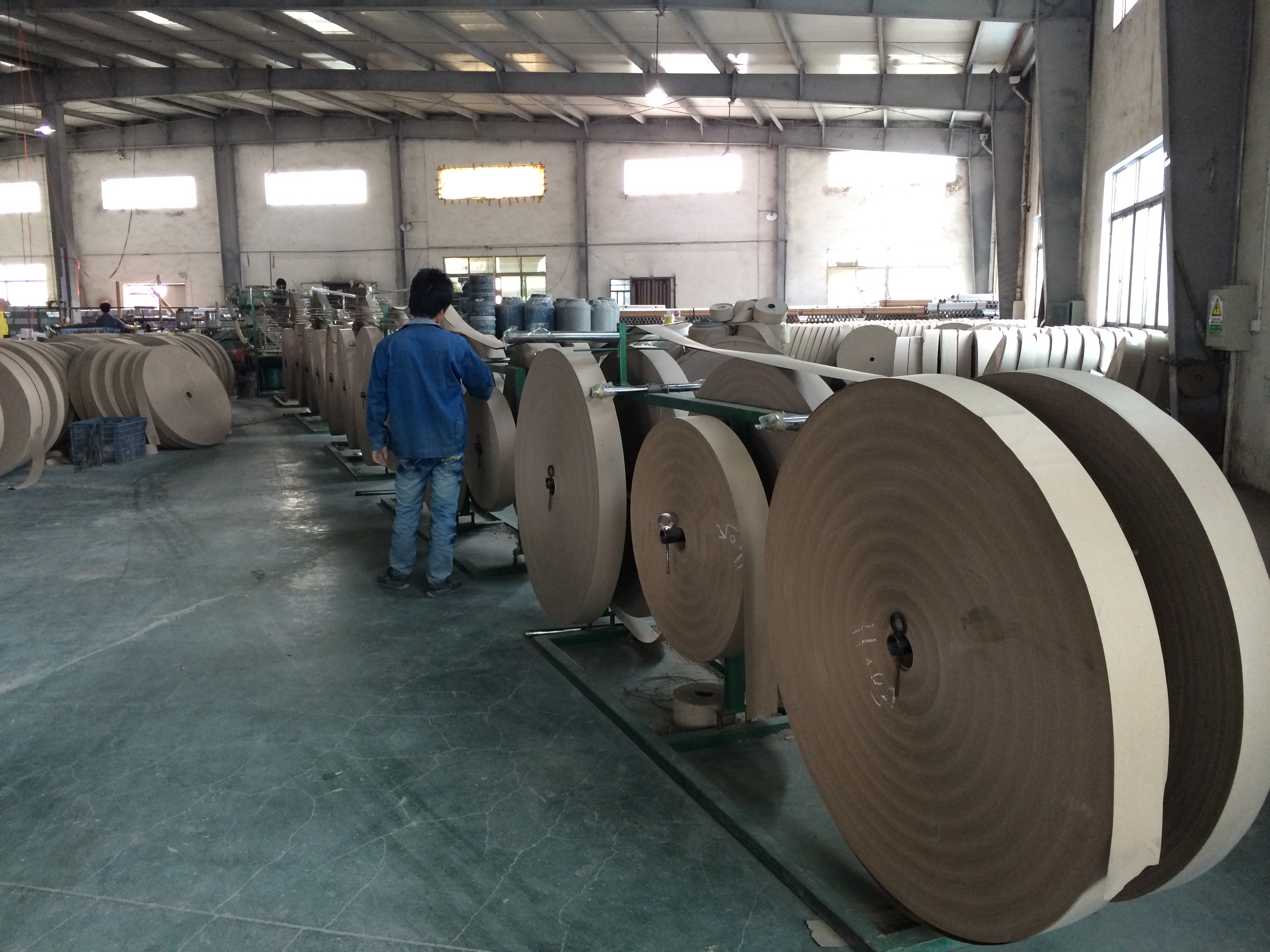

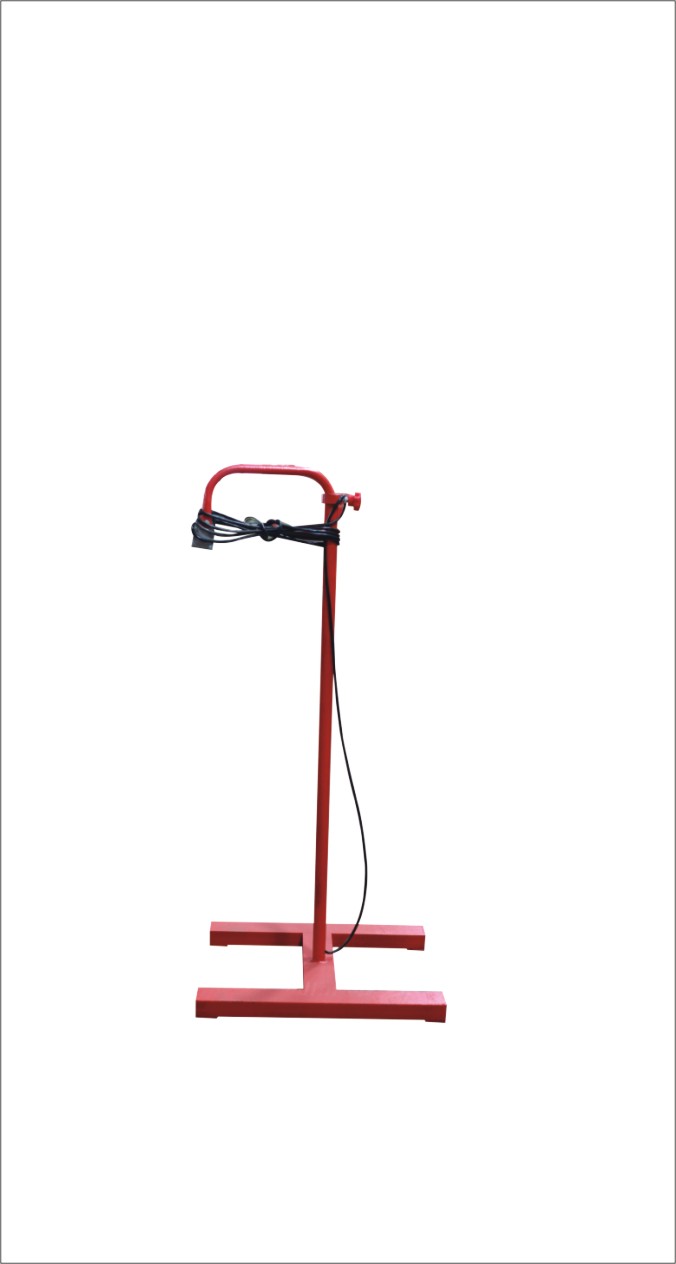

采用十字架上紙方式，可以根據生產的紙管的規格隨意增減十字架個數。

采用輥筒式上膠，對紙張質量要求較低，占地面積少，且可以根據紙管之強度需求采紙張雙面上膠或單面上膠方式。

紙管切斷采用鋸片切割。

3.2.6供貨之配置范圍

主機功率               1.5KW

紙管芯棒               1套 ( 尺寸最后由買主確認)。

卷管皮帶               2條(尺寸最后由買方確認)。

皮帶松緊裝置       手輪驅動。

輸送白膠幫浦       氣動隔膜幫浦輸送白膠。

送膠管路               適應5層紙 (含白膠送回收集桶)。

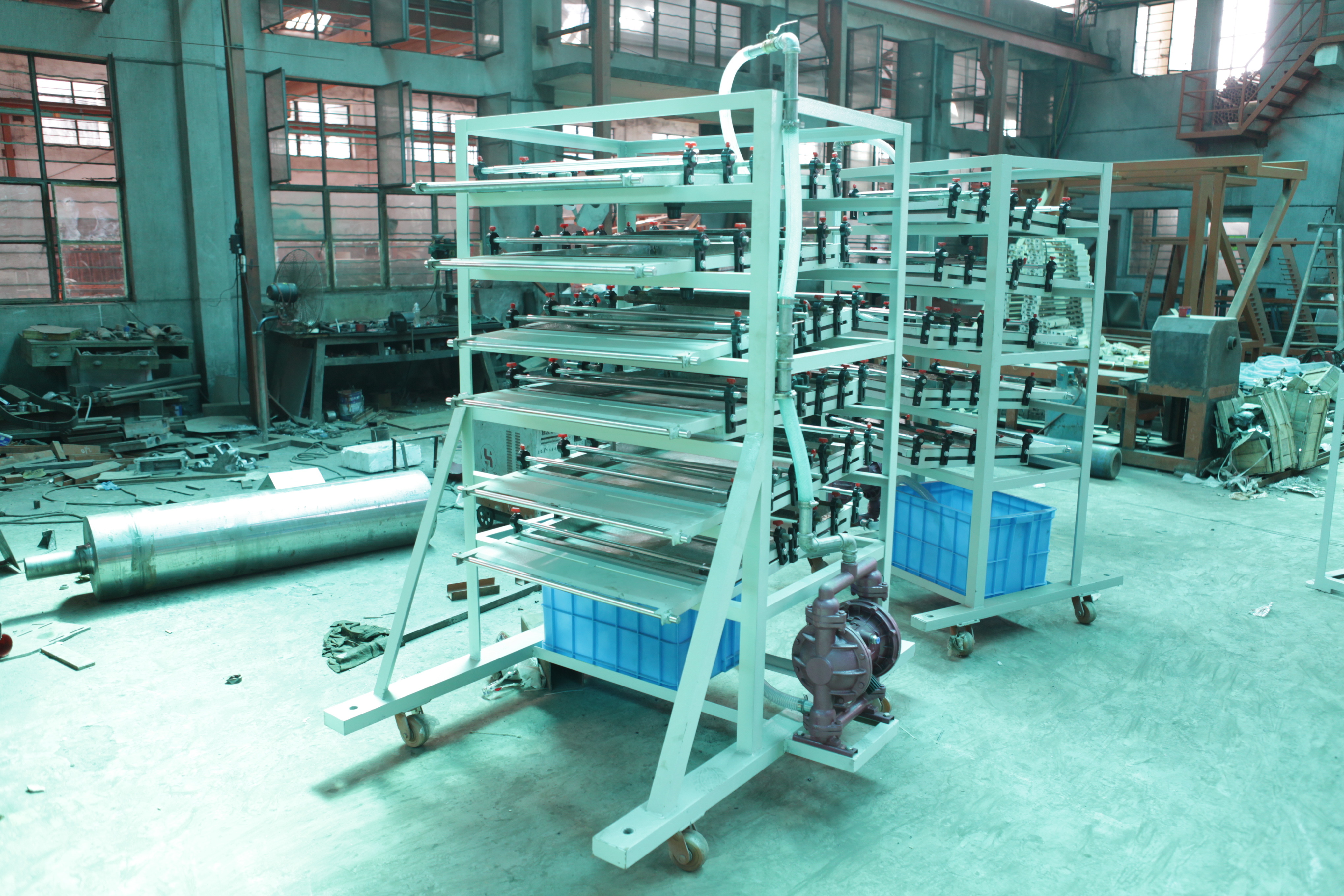

紙條上膠裝置       供上膠5層紙含上膠輥筒，膠盤及四方壓鐵。

面紙上膠裝置       一套(滾輪式上膠)。(根據客戶需要選配)

底紙上臘裝置       一套(可供潤滑底紙)。

電鋸切割片機       0.5KW

紙管長度控制      紅外線控制裝置一套

3.2.7卷管機之主要部件材質及說明

磨具以碳鋼車制而成，經硬化處理后，表面鍍硬鉻。

卷管皮帶系以耐用之帆布皮帶制成。

各滾輪材質采用無縫鋼管制作，經硬化處理。

重要結構采用鑄鐵澆注而成，結構穩定，具良好的吸振性能。減少機械振動。

3.2.8 供貨之備品備件及工具

卷管皮帶                  2PCS

圓                      2 PCS

繼電器                      1 PCS

近接開關                  2 PCS

選擇開關                  2 PCS

按鈕開關                  2 PCS
