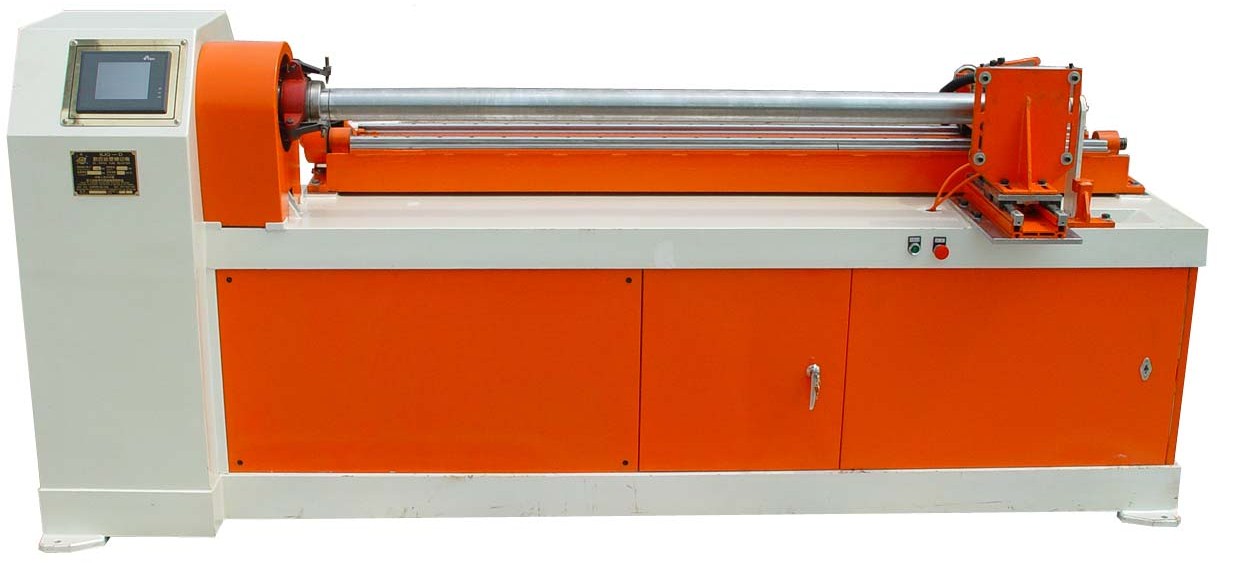

紙管精切機 分切機 分段機

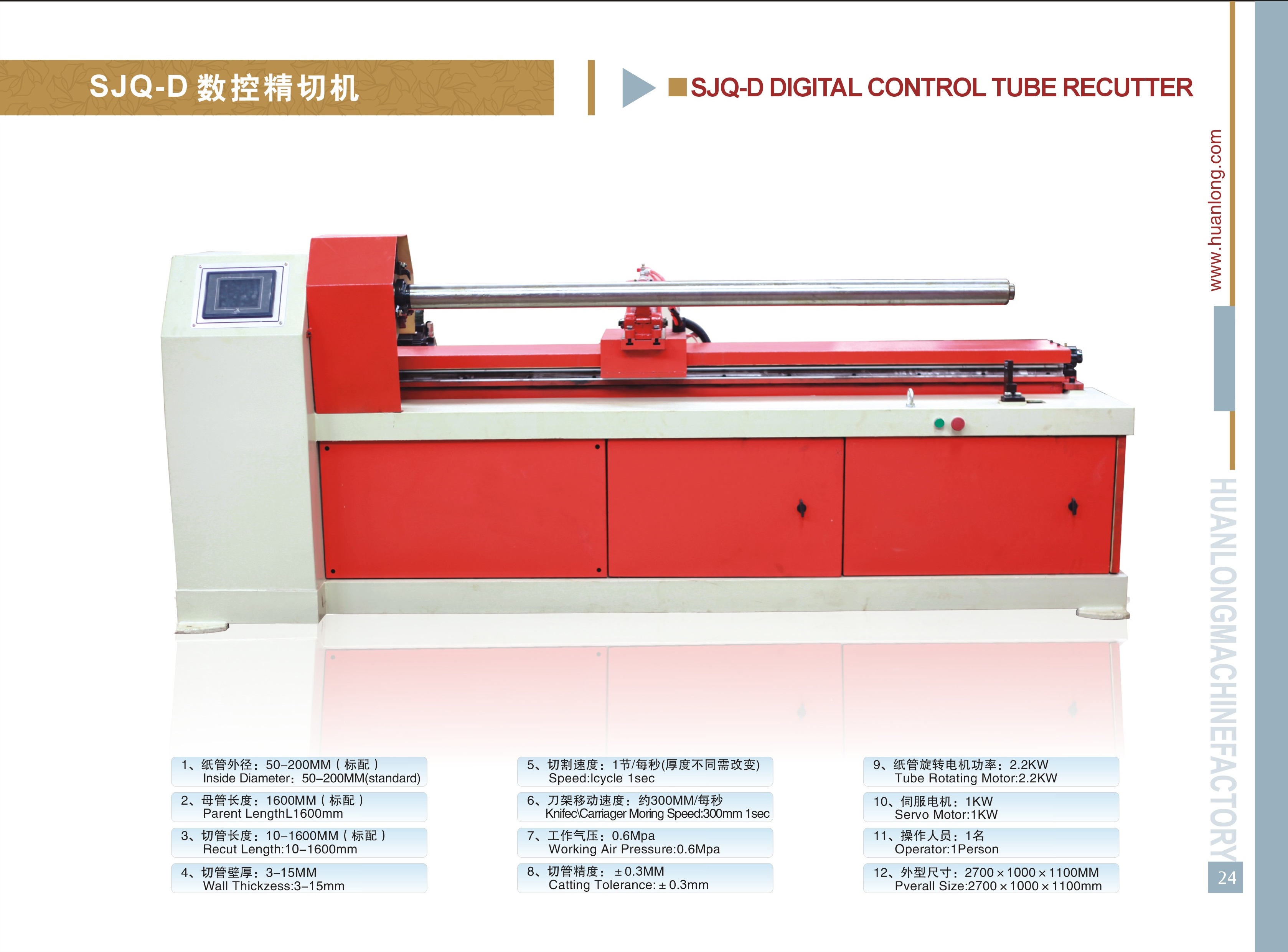

3.5    SJQ-D1.6紙管精切機參數

3.5.1 最終產品（根據客戶要求定制）

3.5.2 定量 600 – 1600 mm 之紙管

3.5.3 原料 干燥后之紙管（紙管內壁切割效果根據紙管底紙質

量，紙管直線度，紙管芯軸外徑與紙管內徑間隙的

不同而有所不同）

3.5.4 切管機技術參數

適用紙管外徑 ? 40 mm – ?152 mm

適用紙管厚度 3 – 15 mm

紙管切刀移動速度 300-500毫米/秒

紙管切斷長度 10mm – 1,600 mm

切管速度                      1節/每秒（紙管規格不同需改變）

工作氣壓                      0.6Mpa

切管精度                      正負0.3MM

電機功率                      2.2KW

3.5.5 主要功能

采用微電腦長度設定、切斷長度準確；觸摸屏幕方便調整數據。

采用人機界面及操作系統，操作更簡便。

刀可通過刻度盤微調進刀深度，可降低刀的損耗

采用環龍的定刀切割原理，具有邊切邊磨的效果。

具有當破損后，快速調整切刀位置的功能，破口仍可繼續使用。

高機械加工精度，成品紙管長度誤差可控制于正負0.3 mm。

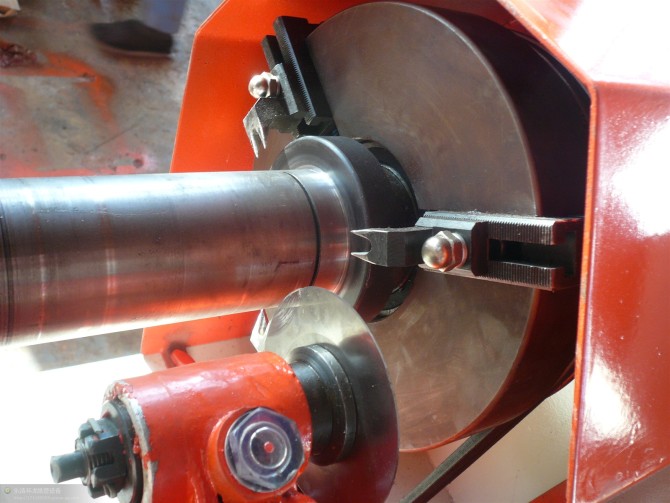

紙管切斷由鎢鋼圓執行。

3.5.6 供貨之配置范圍

觸控式操作系統       一套。

紙管長度定尺寸系統 一套 (安川伺服電機1KW)

切斷長度設定方式 臺灣WEN-view觸摸屏幕操作。

動作之控制電腦 采用PLC。

3.5.7 切管機之主要部件材質及說明

裝殼及門采用冷鍍板制作。

機架采用重型槽鋼及鐵板焊接。

3.5.8 供貨之備品備件及工具

切割圓 2 片

繼電器（施耐德）    1 個

近接開關（KFPS）    2 個

選擇開關（施耐德）       2 個

按鈕開關（施耐德）    2 個
