詳細信息（FZL系列交流電流(電壓)變送器）

一、主要功能與特性：

將被測工頻交流電流轉換成按線性比例輸出的標準直流信號；

優良的溫度特性和長期工作穩定性；

第3代定型設計采用集成變送器ASIC芯片(絕非324或258廉價運放搭成)；

第3代定型設計采用強功率線性變流變壓原理,抗干擾能力增強10倍；

采用模塊電路,結構緊湊；

度高,線性度優良；

兩線端口具有輸出過流過壓極性保護功能,具有感應雷擊波和突波的保護能力；

二、型號描述：

     電流型：

      FZL-5A/4-20mA/24V

名稱： FZL系列交流電流變送器

額定輸入： AC（1A,5A,10A)

額定輸出：兩線制DC4～20mA

工作電源： DC+24V±20%

     電壓型：

      FZL-300V/4-20mA/24V

名稱： FZL系列交流電壓變送器

額定輸入： AC（100V,120V,300V,450V,500V,600V,1000V)

額定輸出：兩線制DC4～20mA

工作電源： DC+24V±20%

三、技術參數：

準確度(精度)：0.2％，0.5％；

非線性失真：0.2％，0.5％；

額定工作電壓：DC＋24V±20％，極限工作電壓≤35V；

電源功耗：DC+24V靜態4mA，動態時相等與環路電流，內部限制25mA+10％，功耗0.6W，AC220V，功耗1W；

額定輸入吸收功率：電流類型≤1VA，電壓類型≤1VA；

額定輸入：AC（1A,5A,10A)，AC（100V,120V,300V,450V,500V,600V,1000V)；

額定工作頻率：50/60Hz；

輸出形式：兩線制DC4～20mA；

輸出溫漂系數：≤50ppm/℃；

響應時間：≤100ms；

輸出負載電阻：RL（Ω)＝(24V－10V)／0.02A=700Ω；

注：(1)標準V＋24V時負載電阻RL為700Ω；
       (2)RL等于轉換1～5V的250Ω電阻加上兩根傳輸線路總銅阻；

輸入過載能力：電流類型：1.5倍連續，30倍/秒，電壓類型：1.2倍連續，30倍/秒；

輸出過流保護：內部限制25mA+10％；

兩線端口瞬態感應雷與浪涌電流TVS抑制保護能力：TVS抑制沖擊電流能力為35A/20ms/1.5KW；

兩線端口設置有+24V電源反接保護；

輸出電流設置有長時間短路保護限制：內部限制25mA+10%；

輸入/輸出絕緣隔離強度：AC2000V / 1min、1mA；

輸入/輸出絕緣電阻≥20MΩ(DC500V)；

工作環境：－25℃～＋70℃，20％～90％無凝露；

貯存溫度：－40℃～＋85℃，20％～90％無凝露；

安裝方式：DIN-35mm導軌安裝或M4螺釘固定；

執行標準：GB/T13850－1998；

四、安全注意事項：

在使用輸出4～20mA產品時，250Ω轉換電阻不允許開路與接觸不良，不允許在轉換電阻回路串接熔斷器和自復式保險絲；

在使用昂貴的ADC輸入接口上并聯一只P6KE6.2A或P6KE6.8A的TVS二極管是非常必要的保護措施;

在要求高精度的測量時，轉換電阻是至關重要的，轉換1～5V的250Ω電阻應選擇0.5W低溫漂高精度金屬膜電阻；

本產品為戶內使用環境，如需在戶外使用，必須安裝在避雨防水的機箱（柜）內；

本產品原邊主回路適用極限電壓≤1KVac的線路；

本產品在使用時不允許超出性能指標參數規定范圍，使用不當可能導致產品損壞；

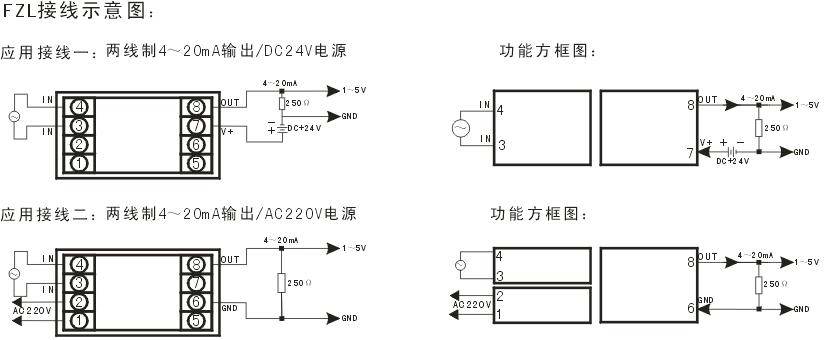

本產品必須按接線示意圖正確接線，錯誤接線可能導致產品損壞；

本產品系列為標準變送器，對于特殊的應用，請與我們聯系定制

五、外型尺寸圖：
