電纜故障測試儀

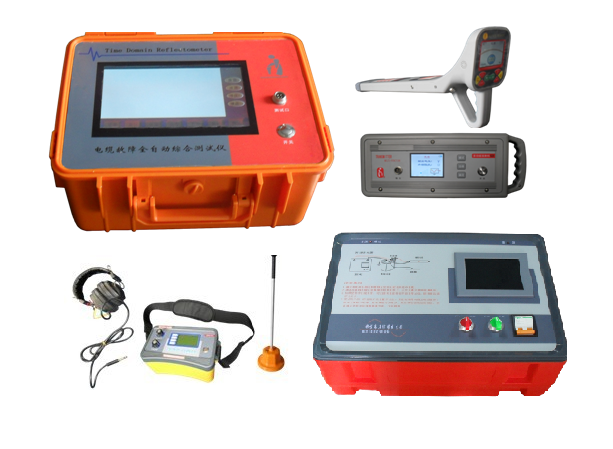

ZDL900電力電纜故障測試系統是電纜故障測試中的優化黃金組合。全套儀器可解決35KV以下電力電纜的所有故障，全套組合由四個單元組成：

1、故障測距單元：ZDL900A電纜故障測距主機

采用了8寸彩色液晶觸摸屏，操作簡單，波形易判讀。同時測距系統可自動定位故障點距離，故障測距簡單而輕松。

2、 尋蹤及識別單元：ZDL900B直埋電纜故障測試儀

路徑尋測采用了全數字電磁感應技術，可輕松解決運行或非運行電纜的走向以及識別問題、特別是解決了過去無法解決的金屬性死接地故障的難題。

3、 故障定點單元：ZDL900C智能定位儀

系統所配定位儀具有聲波、電磁波大小指示、故障點距離指示以及尋徑等多項功能。

4、 高壓信號單元：ZDL900D超輕型高頻高壓信號發生器

是該套電纜故障位的能量提供部分，向外提供高壓高能的電壓脈沖。接線簡單、體積小重量輕等優點。

用戶可根據需要自由組合，全套設備可滿足所有類型的故障查找及定點開挖。

一、測距單元：ZDL900A電纜故障測距主機

功能與特點：

1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。

2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

3．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

4．8寸彩色液晶觸摸屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。

5．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。

6．

7．無測試盲區。

8．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。

主要性能指標：

1．測試方法：低壓脈沖法、高壓閃絡法；

2．沖擊高壓：低于35KV電力電纜；

3．?dāng)?shù)據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz；

4．測試距離：＞30Km；

5．讀數分辨率：小于1m；

6．系統測試精度：小于50cm；

7．測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；

8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形；

9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離；

10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作；

11．工作條件：溫度-10℃～+45℃，相對濕度 90%。

二、尋徑及識別單元：ZDL900B直埋電纜故障測試儀

ZDL900B直埋電纜故障測試儀是我公司型電纜探測設備，全新的外形設計符合人機工程學原理。顯示均采用彩色液晶屏，背景燈可保證在任何情況下清晰顯示信息。采用的窄帶數字濾波技術，使得在任何強磁場下不受干擾，特別適合鐵路旁使用。在功能上增加了電子兆歐表功能，直流脈沖功能，在不使用高壓源的情況下方便快捷的測試低壓電纜故障。

功能特點：

l  路徑、深度、接地故障點的測試一人一次同步完成。

l  用于電纜的路徑定位、深度測量。

l  故障點方向指示。

l  配相關附件可測電纜外護套故障點及死接地故障點。

l  大屏彩色液晶界面，中文數字顯示、條柵指示、聲音提示。

l  多種工作模式，適合不同類型故障的探測。

l  測試過程無需市電供電、無需拆除負載、無需施加高壓、無需波形分析，特別適合解決直埋的500V低壓系統電纜的故障。

l  便攜輕巧，使用方便，充電電池供電。

l  數字化設計，軟件控制，性能穩定、可靠。

l  具有背光功能，適應夜間操作。

l  工程塑料壓鑄機殼，堅固、美觀。

3.2.1  技術指標：

發射機

l  輸出信號：四種輸出模式低頻交流、高頻交流、直流脈沖、絕緣阻抗測量。

l  輸出功率：恒功率輸出，25%、50%、75%、四檔（不小于6瓦）。

l  輸出模式：直連法、耦合法。

l  阻抗顯示：100兆歐以內。

l  負載匹配：1—10K歐。

l  顯示界面：彩色液晶中文、數字、圖形顯示，自帶背光。

l  整機采用標準1號1.2V充電電池6節，充放電500次。工作時間大于8小時，電量提示。

l  工作條件：溫度-10℃～+45℃，相對濕度 90%。

接收機

l      接收機具有“基本”和“外設”兩種接收方式，當模式為“A字架”模式時，按頻率鍵可進入“外設”接收方式，再次按下頻率鍵退出“外設”接收方式，只有在A字架模式才能進入“外設”接收方式。

l      基本接收方式

l  接收頻率：接收三種不同頻率的正弦交流信號，分別是低頻、高頻、工頻.

l  接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（A字架、耦合鉗）。

l  信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱

l  顯示界面：彩色液晶，中文、圖形顯示，自帶背光。

l  增益控制：手動調節，動態范圍000——100db。

l  探測長度：直連電纜時，最長15KM，耦合電纜時，一次耦合可測3Km，多次耦合無限遠。

l  深度測量：直讀探測深度，范圍 000—250cm。

 80%法測深度，范圍 000—250cm（耦合）\500cm（直連）

l  電流測量：直讀電流，范圍000—999mA.

l  探測精度：埋深的5%

l  電   源：標準5號1.2V充電電池6節，充放電500次。

l  待機時間：大于5小時，電量提示。

l  過熱過流：自動保護。

l  工作溫度：-10℃—40℃。

l  體    積：650×110×230mm

l  重    量：2.3Kg

l  外設接收方式

l  顯示方式：彩色液晶表盤指示，獨有的同步模式，保證了測試的準確度。

l  方    向：表盤顏色方向區分。

l  靈 敏 度：0.30mV。

三、故障定點單元：ZDL900C智能定位儀

功能與特點：

1． 聲磁同步顯示聲波與電磁波的時間差，通過時間差可判斷探頭距故障點的距離。

2．時時記錄放電聲波的大小，并通過液晶以柱狀圖形顯示，通過圖形可判斷故障點。

3．具有數字濾波功能，不受環境噪音干擾，極大地提高了儀器的抗干擾能力。

4．液晶以柱狀圖形顯示電磁波強度，通過電磁波大小可判斷故障電纜的地下走向。

5．超大的放大倍數（95db），利于定位。

6．模具壓鑄工程塑料機殼、探頭。

主要性能指標：

1． 測試方法： 電磁強度法、音聽法、聲磁同步法；

2． 距離測量： 00.0-22m，3位；

3． 同步測量： 磁場/聲波；

4． 濾 波 器：（四段） 100Hz-1.5kHz（聲波）

270Hz-1.5kHz（濾波）

100Hz-1.0kHz（濾波）

               270Hz-1.0kHz（濾波）

5． 場強測量： 條形碼顯示、數字顯示；

6． 放大范圍：  聲通道>95dB；磁通道>50dB；

7． 測試精度：  0.1米；

8． 顯示方式：  大屏幕液晶顯示（帶背光）；

9． 操作溫度：   -20--+50℃

10．  供電電源：  6×1.2V電池，12小時

四、高壓信號單元：ZDL900D超輕型高頻高壓信號發生器（選配）

（如有50KV/5KVA的試驗變可不配）

功能與特點：

1．可連續工作4個小時以上；

2． 有電壓調節及自動穩壓功能；

3． 采用開關電源電子升壓。體積小、重量輕；

4． 具有開路、短路自動保護功能；

5． 輸出電壓顯示為彩色液晶屏羅盤式動態顯示

6． 功能完善可靠，接線簡單；

7． 箱體采用工程塑料絕緣材料，操作安全。

主要性能指標：

1.  輸出電壓：≤35KV負直流

2.  工作電壓：220V±10% 50Hz

3.  顯示電壓值誤差：＜±2%

4.  輸出電流：≤40mA

5.  工作溫度：-10℃～50℃

6.  工作濕度（相對）：≤80%

7.  放電能量：≤1200J/5S（標配2μF外置電容，可定制）

8.  最小放電周期：3秒

9.  功率：＜1.5KVA

10.海拔高度：3000米以下

11.體積：43cmx38cmx23cm

12.重量：11kg
