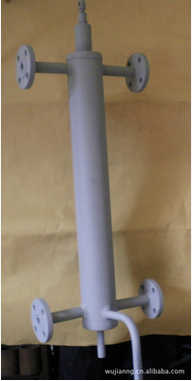

WYF2 水位雙室平衡容器.液位計水位測量筒

 WYF2 水位雙室平衡容器.液位計水位測量筒

一、結構及工作原理：
    在正常工況下，鍋爐汽包內的水位無法直接測量，為此多采用引出管測量法。但其弊病是引出管與汽包的溫度差異大，故水的密度與汽包內差異大，從而造成一定的測量誤差。采用雙室平衡容器是因?yàn)槠湓诠ぷ鬟^程中，飽和蒸汽在室中凝結釋放熱量，對其中正壓補償管和負壓補償管加熱，并且平衡容器外層加以足夠的保護層。減少了熱量損失，使平衡容器的溫度接近于汽包內的溫度。從而使正壓補償管及負壓管內水的密度在任何工況下都近似等于汽包內水的密度；又由于正確的選擇正壓補償管的高度，在汽包水位一定時,使汽包內的壓力無論如何變化，正壓補償管的壓力與負壓管的壓力變化值均相等，因此雙室平衡容器輸出的差壓不變，即低置水位表指示的水位不變。一旦汽包內水位發生變化，則平衡容器輸出的差壓也隨之線性變化，所以低置水位指示可以適時顯示汽包內的水位。

      雙室平衡容器是一種結構巧妙，具有一定自我補償能力的汽包水位測量裝置。它的主要結構如圖1所示。在基準杯的上方有一個圓環形漏斗結構將整個雙室平衡容器分隔成上下兩個部分，為了區別于單室平衡容器，故稱為雙室平衡容器。為便于介紹，這里結合各主要部分的功能特點，將它們分別命名為凝汽室、基準杯、溢流室和連通器，另外文中把雙室平衡容器汽包水位測量裝置簡稱為容器。

  3.2.凝汽室理想狀態下，來自汽包的飽和水蒸汽經過這里時釋放掉汽化潛熱，形成飽和的凝結水供給基準杯及后續環節使用。

  3.3.基準杯

它的作用是收集來自凝汽室的凝結水，并將凝結水產生的壓力導出容器，傳向差壓測量?jī)x表——差壓變送器（后文簡稱變送器）的正壓側?；鶞?zhǔn)杯的容積是有限的，當凝結水充滿后則溢出流向溢流室。由于基準杯的杯口高度是固定的，故而稱為基準杯。

  3.4.溢流室

溢流室占據了容器的大部分空間，它的主要功能是收集基準杯溢出的凝結水，并將凝結水排入鍋爐下降管，在流動過程中為整個容器進行加熱和蓄熱，確保與汽包中的溫度達到一致。正常情況下，由于鍋爐下降管中流體的動力作用，溢流室中基本上沒有積水或少量的積水。

  3.5.連通器

倒T字形連通器，其水平部分一端接入汽包，另一端接入變送器的負壓側。毋庸置疑，它的主要作用是將汽包中動態的水位產生的壓力傳遞給變送器的負壓側，與正壓側的（基準）壓力比較以得知汽包中的水位。它之所以被做成倒T字形，是因?yàn)榭梢员ＷC連通器中的介質具有一定的流動性，防止其延伸到汽包之間的管線冬季發生凍結。連通器內部介質的溫度與汽包中的溫度很可能不一致，致使其中的液位與汽包中不同，但是由于流體的自平衡作用，對使汽包水位測量沒有任何影響。

 二、安裝注意事項
    1、鍋爐汽包引出的水汽管中心距應與平衡容器相同；
    2、平衡容器與鍋爐汽包的壓力等級應相同；
    3、平衡容器與鍋爐汽包連接法蘭尺寸或焊接各接口管規格應對應；
    4、注意：本平衡容器安裝前必須對鍋爐管道進吹，防止雜質進入平衡容器，而發生嚴重事故。
    5、將平衡容器的汽水接口分別與汽包隔絕閥門外側焊接，保證其垂直安裝。由于雙室平衡容器較重，所以底部需用槽鋼支撐，且支撐面應光滑。以防止設備因熱力膨脹產生位移而損壞。
    6、雙室平衡容器的疏水管應單獨引至汽包水循環快的下降管（靠近疏水管處加裝截止閥），其垂直長度應大于10 m，以保證平衡容器內無水而又不至于抽空。如發生抽空現象時關小截止閥的開度。該管路不做保溫。
    7、雙室平衡容器的正負壓取壓管路應在水平方向引出1m后向下敷設，以保證取壓管內的水溫等于環境溫度。
    8、安裝完畢后，各汽水取樣管、取樣閥門、連通管、筒體應做保溫處理，筒體頂部不做保溫。
    9、引到差壓變送器的兩根導壓管路應平行敷設，共同保溫，并根據現場需要加伴熱防凍。加蒸汽伴熱管時應與導壓管隔離。以防導壓管內水汽化影響測量效果
