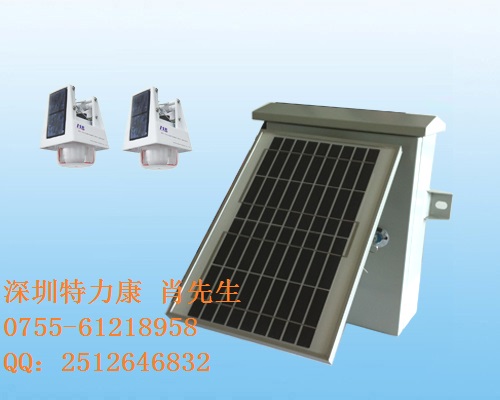

特力康TLKS-PDMT-DCU架空線路故障指示器的應用分析

10kv通訊型故障指示器、無線通訊型故障指示器、配電網遠程故障指示器

（TLKS-PDMT-DCU 特力康小肖）

一、概述

10kV、35KV架空配電線路長、分支多、網架復雜，容易發生接地、短路故障，在故障點不明顯且現場環境惡劣的情況下，查找具體故障點的位置非常困難，這不僅給線路、電力設施設備安全運行帶來隱患，還會影響供電可靠性。特力康科技10kv通訊型故障指示器（無線通訊型故障指示器、配電網遠程故障指示器）是專為配網線路點多、面廣、線長，所處地理環境復雜，查找故障難而設計的智能型故障定位裝置，可為調度人員和應急指揮人員提供詳細的故障類型和故障區間信息，提高了故障查找的工作效率，降低停電帶來的經濟損失。

二、工作原理

10kv通訊型故障指示器（無線通訊型故障指示器、配電網遠程故障指示器）主要由后臺監測平臺、數據采集通信終端、信息處理終端、多組通訊式故障指示器以及配網自動化系統等部分組成，可通過故障指示器對架空線路傳輸電流狀態、電壓狀態、故障類型以及故障位置等信息進行實時在線監測，并現場通過翻/牌方式來指示故障，同時還通過無線傳輸技術將監測到的多種故障數據信息傳至后臺監測平臺或管理人員的手機上，為鎖定線路故障區段、搶修線路工作提供科學支撐。

三、功能特性

1、通訊式故障指示器功能

  ?顯示方式：翻|牌顯示或發光顯示360°范圍內均可觀察，翻牌方式時，顯示牌采用夜視反光技術
 ?自動復位：故障指示器探頭具有延時自動復位或（和）遙控復位的功能，自動復位時間可由用戶或出廠前設定；故障發生時自動開始計時，返回時間誤差不大于±10%

?識別故障：具有識別短路、接地故障的功能；并可區分性故障和瞬時性故障

 ?抑制涌流：杜絕合閘勵磁涌流引起的誤動現象

 ?防銹耐蝕：結構零件采用防銹防蝕材料
  ?信號遠傳：內置無線通信模塊，可將動作信號遠傳至架空通信終端

2、通信終端功能

 ?無線接收：接收通訊式故障指示器通過無線射頻發回的故障點信息
 ?信息發送：向中心站發送故障信息，可采用GSM、GPRS、RS232、RS485或以太網等通信方式
 ?后備電源：配置太陽能電池板，用以給后備電源充電。后備電源可以維持通信終端連續15天工作，不需補充能量

3、主站系統

 主站軟、硬件系統由中心站（前置機）、后臺軟件和后臺硬件三部分組成。遵循IEC61968標準，采用信息交換總線（IEB）方式，實現與配電SCADA、故障定位以及其它系統接口等功能，并為實時數據的接入、實時數據和管理信息的集成以及應用功能擴展提供一個信息一體化的平臺。

四、技術參數

1、通訊式故障指示器技術參數

?故障指示器動作準確率：大于90%
?線路電壓：10kV，絕緣耐壓：125kV
?短耐受電流能力：31.5kA/2s
?適應環境溫度：-30℃~70℃
?帆牌/閃光夜間可視距離：≥300m
?連續閃光時間：≥5000小時
?閃光時間間隔：≤5s，無線通信距離：≤100m
?抗風能力：風力150km/h不可松脫
?重量：≤550g，防護等級：IP68

2、通信終端技術參數

1）、通信

?通信方式：以太網、串口、無線公網等
?通信規約：IEC60870-5-101、IEC60870-5-104或CDT等
?抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
?防護等級：IP54

2）、工作電源

?配置太陽能電池板為蓄電池充電
?太陽能電池標稱功率：12W
?太陽能電池工作電壓：18V
?蓄電池使用壽命：大于5年
?陰雨天氣下連續工作時間：>15天
?靜態功耗：不大于0.02W

五、結語

10kv通訊型故障指示器（無線通訊型故障指示器、配電網遠程故障指示器）一種具備故障報警、實時采集線路運行信息和遠程通信功能的智能故障定位系統，通過無線信道傳輸方式實現了架空配電線路故障信息分布和遙測信息的實時監測功能，可對架空線路運行狀態及故障信息進行實時監測，其應用可改善傳統現場逐一排查故障方式，降低工作人員勞動強度，對提升故障定位水平、加強配電網管，提高配電網的可靠性和架空線路的配電自動化水平具有重要作用。
