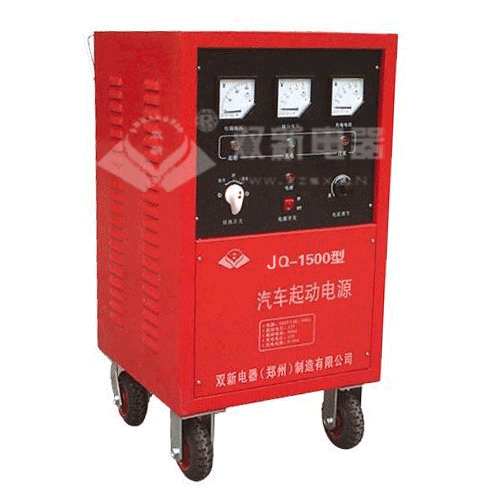

雙新JQ-1500型汽車起動電源

JQ-1500型汽車起動電源使用說明

本機是一普及型汽車起動電源設備，可直接起動中小型車輛，對大型車輛可帶蓄電池作為輔助起動設備使用，也可以對電池充電。

（一）性能參數

電源：220V或380V二相可轉換

起動電壓：12V/24V

起動電流：750A/1500A

充電電壓：12V/24V

充電電流：0-75A

450*420*700mm

（二）操作方法：

1、起動操作：

（1）首先將起動電纜（截面積不小于50mm² ，長度小于10米，愈短愈好），一端接到本機的起動接線柱上，另一端接起動機，注意正極對正極，負極對負極，極性不要接錯，用大于6mm² 電纜線將本機與電源相接。并根據所用電源電壓（220V或380V）將電源電壓轉換開關扳到相應位置（如220V應將開關扳到220V位置）造成注意不可將開關扳錯位置。

（2）接通電源后，電源指示燈亮，根據所起動車輛起動機的額定電壓（12V或24V），將本機后面12V、24V轉換連接板換接到相應位置，并注意擰緊螺帽。打開電源開關，工作指示燈亮，按下述A（直接起動）或B（輔助起動）操作起動車輛，每次起動車輛的時間不要太長（一般以不超過5秒為宜），以免損壞起動機。

A）直接起動車輛：當車輛本身沒有裝蓄電池時，可用本機直接起動車輛，此時應把輸出電壓調節開關旋到合適位置，以提供足夠的起動電流，但應注意只有調節電流調節旋鈕在（充電起動）位置不能起動時，才可調節到“強起動”位置，用后應將調節旋鈕逆時針調到最小，以備下次再用。

B）輔助起動車輛：當車輛本身裝有蓄電池或起動大型車輛時?？稍趲в行铍姵氐那闆r下，本機作為輔助起動設備，調節“充電起動”調節旋鈕到合適位置，使車輛能順利起動為宜，如果起動時蓄電池內有大量汽泡冒出冒可將輸出電壓調節旋鈕調小。

注意：如果保護指示燈亮，則證明將380V電源錯接在220V位置；如果輸出電壓過低或機內有“嗡嗡”聲，則證明錯將220V電源接在380V位置，請將電源電壓轉換開關扳到正確位置后，重新開機即可恢復正常。

2、充電操作：

（1）將電池按正負極接到充電輸出接線柱上，注意正極對正極、負極對負極，極性不能接錯，充電線應用大于10 mm²的電纜線。

（2）充12V電池時，應將本機后面的12V、24V連接板接在12V位置，充24V電池時，應將連接板接在24V位置，不能接錯。

（3）打開電池注液塞，開機后根據電池容量大小調節充電電流，一般為電池容量的十分之一。若需快充則可適當加大充電電流，但時間不可太長，如果電池發熱嚴重，則應減小充電電流。

（4）如果在充電時充電線或電池發熱嚴重，則說明充電電流過大，應減小電流充電。

（5）充電時，請千萬注意電流調節旋鈕不能調在“強起動”位置，以免損壞電池及本機。
