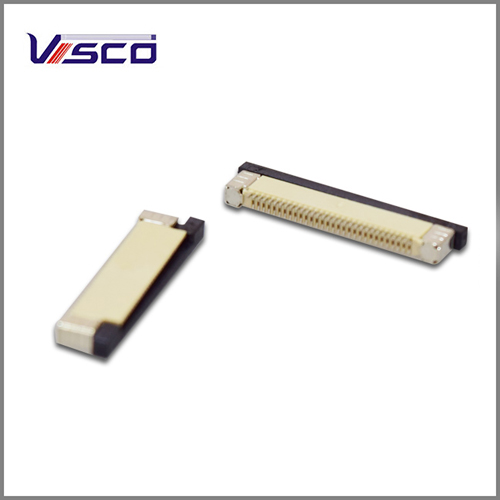

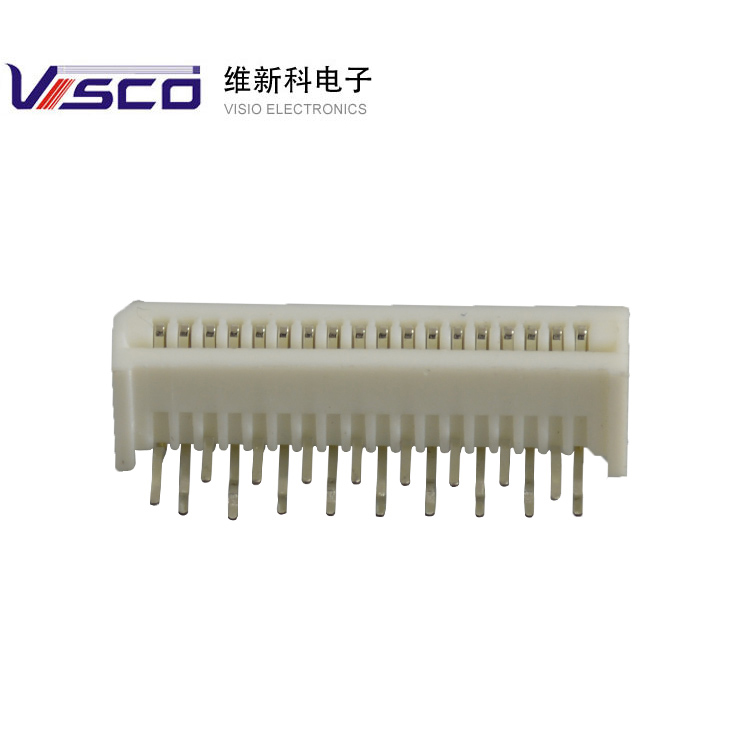

耐鹽霧FPC連接器 維新科鍍金FPC連接器

耐鹽霧FPC連接器 維新科鍍金FPC連接器
深圳市維新科電子有限公司現己分別在中國香港、蘇州、上海、北京設有辦事處。產品均通過了美國UL安全認證和ISO9001：2000國際質量體系認證，公司主要以專業研究、生產、銷售【FFC扁平排線、FFC/FPC連接器、FPC柔性線路板、IDC排線、高壓插座、壓接式條形連接器、貼片式連接器及高精密度連接器】的高新科技企業,致力于現代高新科技企業按的標準引進產品研發，多年的經驗積累為我們樹立起專業的標志，的技術和完整的管理轉化為優質的產品、優良的品質，一直以來與眾多度企業合作，準時的交貨和滿意的服務為公司贏得信譽和今天的發展。
耐鹽霧FPC連接器的基本屬性：
同面/異面： FFC放平，可以和FPC接觸的銅絲面，如處在同一個 面上為同面；反之，為異面
加強板：為了保護柔軟的銅絲順利插入FPC和保護在插拔當中不折斷銅絲，兩端作了加厚和加硬處理的界面需要再加強的版面。
鍍金FPC連接器注意事項：
1 . 關于印刷板的設計連接器上不顯示端子編號。 設計印刷板和進行電纜接線作業時， 請以護蓋三角標記為基準。
2. 關于焊接進行焊接時， 請遵守以下焊接條件。
260℃ 1 0秒以內 300℃
5秒以內 350℃ 3秒以內
3. 關于施加到電纜上的外力由于PCB型連接器中并沒有應力裝置， 因此請使電纜長度留有充分的余量， 以免電纜受到外力的影響。
4. 關于端子的使用反復彎折端子時， 可能會使端子折斷， 因此敬請注意。
5. 關于護蓋的使用將護蓋組裝入底座時， 或拆下時， 如果向護蓋的邊部施加過大的變位， 將可能導致折損， 因此敬請注意。
6. 關于電纜壓接工具電纜切斷工具和壓接工具請使用的工具。
耐鹽霧FPC連接器材料是什么構成的？
一個普通的FFC主要由兩個材料構成：基材+保護膜，先說說基材，基材主要由PI或PET+膠+銅結合而成，PI為“聚酰亞胺”絕緣樹脂材料，特點為耐高溫，彎折性能佳，所生產的產品可靠性佳，是PET價格的2倍以上，為FPC主要材料，PET為“聚酯”絕緣樹脂材料，特點剛好與PI相反，一般FPC廠已很少采用。膠和銅大家都了解，銅是導電體，膠的的作用就是將銅與PI或PET粘合在一起，最終制作成FPC的基板也就是基材或叫底板，等同于PCB的基板。再來說說保護膜，保護膜指的就是FPC表面絕緣層，在基材上做完線路后為防止線路氧化和短路而貼附的一層類似于PCB油墨功能的絕緣層，也是由膠和PI絕緣層構成.
覆銅箔板： 銅箔、電解銅箔 、壓延銅箔
           絕緣膜、聚酰亞胺、聚脂
           粘合劑、丙烯酸、改良型環氧樹脂
覆蓋保護材料 ：PI覆蓋膜、PEN覆蓋膜、PET覆蓋膜
               阻焊油墨、感光性樹脂
表面導體：金屬、焊錫、鎳/金、錫、銀
涂覆材料：其它 有機防氧化劑、助焊劑
補強材料： PI、PET（透明和白色）、FR4、金屬板（鋼片）
層間連接用材料：銅鍍層、導電膏（膠）
