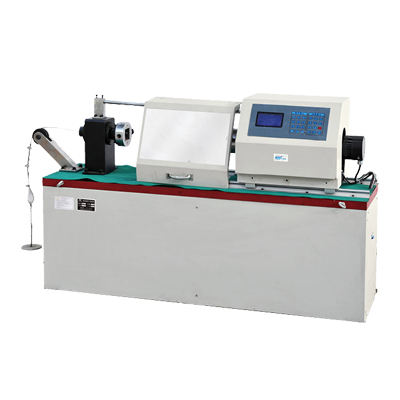

1．NJS-100電子式扭轉試驗臺產品簡介

電子式扭轉試驗機是由加載系統、傳動系統、數據采集、處理、控制、顯示系統等組成，適用于對各類扭轉彈性元件、構件、螺栓等力學性能的試驗。該機采用臥式結構，嵌入式高性能單片CPU控制器，240×128點陣式液晶顯示，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使你的操作更簡單，完全根據習慣性的提示界面順序操作，即可完成系統參數設置。顯示扭矩、扭轉角度，數字式數據采集卡進行數據的采集及處理。采用蝸輪蝸桿減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

2．NJS-100電子式扭轉試驗臺方案描述

【主    機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，主傳動軸采用合金結構鋼淬火處理，保證其使用壽命。試樣的安裝、拆卸方便、快捷。

【加載系統】采用手動加載。

【傳動系統】采用蝸輪蝸桿減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～300mm范圍內任意手動調節。

【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度θ，高精度輸出對稱性扭矩傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ。數據處理試件的扭矩、扭轉角度、扭轉強度、切變模量等

3．主要技術性能指標

3．1 動態試驗扭矩：±100Nm；

3．2試驗扭矩示值誤差：正、反兩方向≤±1%

3．3試驗扭矩重復性示值誤差：正、反兩方向≤1%

3．4扭轉角度范圍：0～±3600⁰ （±3600⁰范圍內任意設置）；

3．5有效試驗空間：300mm；（0～300mm范圍內任意手動調節）

3．6試驗機主軸中心高度：100mm；

3．7兩夾具間同軸度精度：300mm范圍內≤Φ0.2mm

3．8扭轉角度分辯率：0.1⁰；

3．9加載方式：手動加載

3．10電壓電壓：AC220V    50Hz     功率：20W

3．11主機尺寸：1270×350×850（mm）

4．扭轉試驗臺工作環境要求

4．1在室溫10⁰C～35⁰C范圍內，相對濕度≤80%；

4．2在穩固的基礎或工作臺上；

4．3在無震動及周圍無腐蝕性介質的環境中；

4．4電源電壓的波動范圍不應超過額定電壓的±10%。

5．扭轉試驗臺的配置

5．1主機一臺

5．2光電編碼器采用上海霍德產（德資公司）

5．3  240×128點陣式液晶顯示數據采集、控制、顯示系統   一套（自行研制）

5．4高精度100Nm扭矩傳感器一只——航天701所產

5．5主機一臺（自行研制）

5．6檢定用標準杠桿及反向架各一套（自行研制）

5．7夾具：標準夾具一套（內六方連接形式
