一、 主機的概述：
    鋼結構高強度螺栓連接副扭轉試驗機（以下簡稱試驗機）主要用于結構鋼高強度大六角頭螺栓連接副及螺母保證載荷試驗，鋼結構用扭剪型高強度螺栓連接副的緊固軸力及螺母的保證載荷試驗。試驗機完全滿足GB/T1231-91《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈與技術條件》及GB/T3633-1995《鋼結構用扭剪型高強度螺栓連接副》。

    汽車用螺栓螺母扭轉試驗機試驗機能夠滿足GB/T16823.2-1997《螺紋緊固件緊固通則》、GB/T16823.3-1997《螺紋緊固件緊固方法》、法國雷諾公司C100054《螺栓、螺柱、螺母摩擦系數檢查“連續法”》及C100055《螺栓、螺柱、螺母摩擦性能檢測方法》、德國大眾VW01111《從測得的摩擦系數計算緊固件扭矩》、GB/T3098.9-1993《緊固件機械性能有效力矩型鋼六角鎖緊螺母》等標準的相關條文，并能自動測量出螺紋扭矩、支承面扭矩、屈服緊固扭矩、屈服緊固軸力、預緊力、極限緊固力及扭矩、扭矩系數、緊固轉角等螺栓、螺柱的機械性能及保證載荷、夾緊載荷、有效力矩等鎖緊螺母的機械性能。試驗機由主機、測量控制系統、計算機系統及軟件包、功能附件等部分組成。試驗機具有以下特點。

二、試驗機的結構組成：

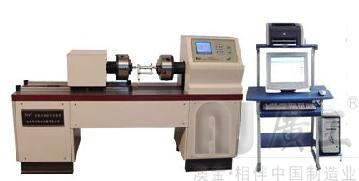

    高強度螺栓扭轉試驗機主要由四部分組成，檢測部分、傳動加載部分、支承部分、電控部分等組成。主機的外形尺寸如下圖所示：


1、 高強度螺栓扭轉試驗機檢測部分:

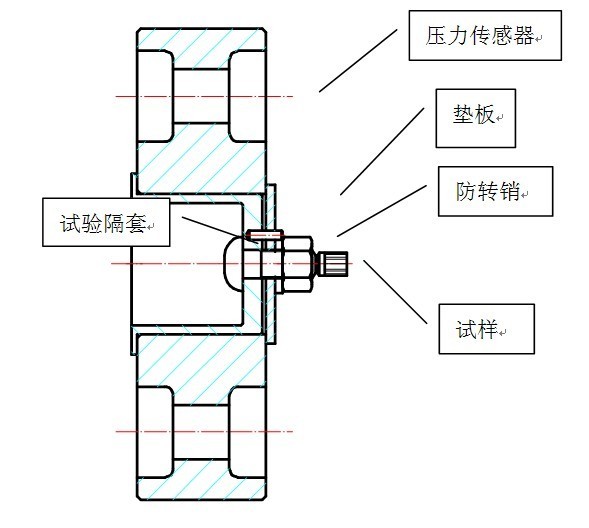

主要由扭矩測量傳感器及壓力傳感器所組成，具體機構如下圖：



扭矩傳感器、軸力傳感器，可測量M12~M30中的各種規格螺栓及螺母的力學試驗，試驗的結構及安裝方式如上圖所示，試驗端的扭矩傳感器用來測量試驗用的扭矩，軸力傳感器用來測量軸向夾緊載荷(F)。
2、 高強度螺栓扭轉試驗機傳動加載部分：
    傳動加載部分主要由高精度的的伺服電機拖動傳動效率比較高的擺線針輪減速機，通過電機的角度傳感器來測量試驗時的轉動的角度值，采用互換性較高的套筒式夾具，力求操作方便，以便更好的提高試驗效率。
3、 支承部分：
    支承部分主要包括高進度的直線導軌副、主機的支承架以及主機的裝飾板。
4、 電器控制部分：
      測量控制系統采用目前兩種進的技術。
①美國進口SOC（system on chip）片上系統。
②基于FPGA（高密度現場可編程門陣列）的DSP（數字信號處理）技術。其特點是高速處理能力，超低噪聲，高抗干擾，高采樣頻率（100次/s），整個測控器體積50×100×150mm。
   4.1.獨特的雙控制系統，配有大屏幕液晶顯示器，EDC測量控制系統也可以脫離 計算機單獨工作。；
4.2. 測力和測扭角分辨率高（24位），且內外不分檔，全程分辨率不變，用戶可根據試驗需要自行設定；
4.3. 具有自動調零、自動標定等功能；
   4.4. 具有超載、超行程、過壓、過流、過熱等保護功能；
算機系統及軟件包
   4.5.計算機系統通過串行口與測量控制系統通訊，工作時將全部操作納入計算機控制，在中文WINDOWS界面上用虛擬鍵盤操作。
4.6. 可根據對試驗的不同要求，設置不同的試驗方案，曲線類型、計算單位、計算精度、顯示的信息、試驗條件等均可以事先在試驗方案中設置完成，用戶只需選擇不同的試驗方案，即可得到需要的信息，簡化操作。
4.7. 可對試驗數據實時采集，繪制曲線，曲線局部放大或縮小，并打印出試驗曲線；
4.8. 顯示曲線連續、光滑、粗細適宜，曲線坐標，坐標標記清楚。
   4.9. 同組試驗曲線疊加對比。
   4.10. 試驗結果可以任意存取，對曲線進行再分析；包括數據重新計算、曲線重現等。
4.11. 可將試驗的原始數據和試驗結果輸出到excel中，打印報表，方便用戶。
4.12自行設置控制參數，實現程序自動運行。
4.13可自動繪制扭矩-時間、夾緊力-時間、夾緊力-扭角、扭矩-夾緊力曲線。
三、 高強度螺栓扭轉試驗機主要技術指標：
試驗扭矩：2000Nm
有效量扭矩范圍：1％-100％F.S
扭矩示值相對誤差：±1％
扭矩分辨力：1/200000（全程分辨力不變化）
加力方向：正反兩個方向
軸力：400kN
軸力測量范圍：1％-100％F.S
電源：220V   50Hz   3kW
重量：約500kg
四、 主要特點：
1、 主機的整體剛度好，采用套筒式的試樣夾具以提高試驗效率。
2、 試驗方法科學，自動化程度高，減少試驗員的勞動強度。
3、 采樣頻率快，試驗結果更準確。
4、 軟件操作方便，可實現多條曲線的疊加處理，以方便試驗結果對比。
