LZZBW-10、LZZBJ71-10 戶外電流互感器—浙江中拓高壓戶外電流互感器

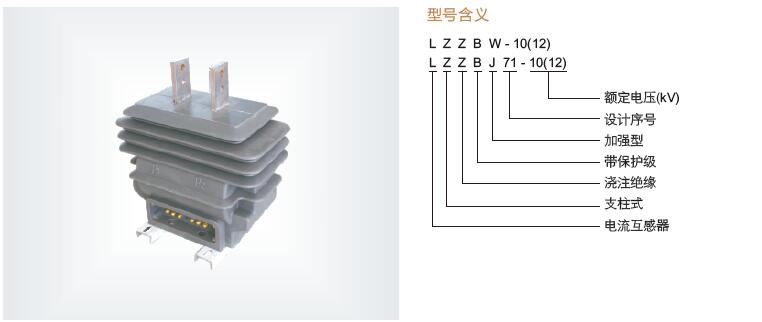

一、LZZBW-10、LZZBJ71-10戶外電流互感器型號含義

LZZBW-10(12)、LZZBJ71-10型戶外電流互感器為戶外環氧樹脂澆注式、戶外型、全封閉、支柱柱式結構的電壓互感器。適用于是交流50Hz、額定電壓為35KV及以下電力系統中，供電流、電能測量及繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。LZZBT71-10型戶外干式電流互感器高動熱穩定、高精度、防污、阻燃型電流互感器，免除了漏油及油劣化的缺點。

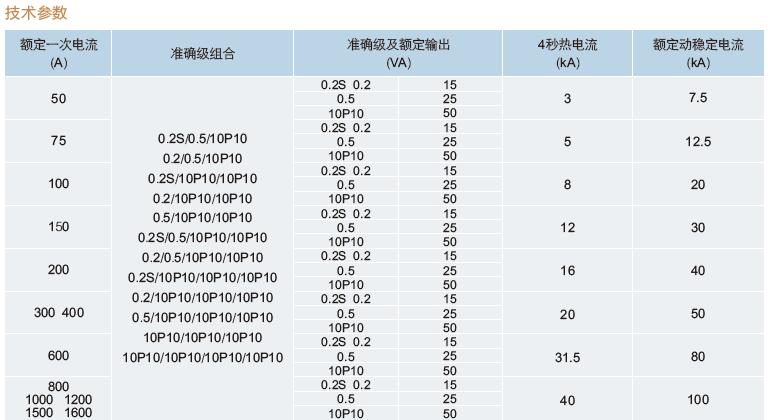

二、LZZBW-10、LZZBJ71-10戶外電流互感器技術參數

產品性能符合IEC標準和GB1208-1997《電流互感器》

額定絕緣水平 : 12/42/75kV

額定頻率 : 50Hz

額定二次電流 : 5A

使用條件：戶外；海拔3000m以內；污穢等級IV級，爬電距離380mm

環境溫度 : -45℃~+65℃

三、LZZBW-10、LZZBJ71-10

注：1、可根據用戶需求制作特殊規格或高精度產品。

2、該電流互感器在使用過程中只能使用其中一個變比，幾個變比不能同時使用。

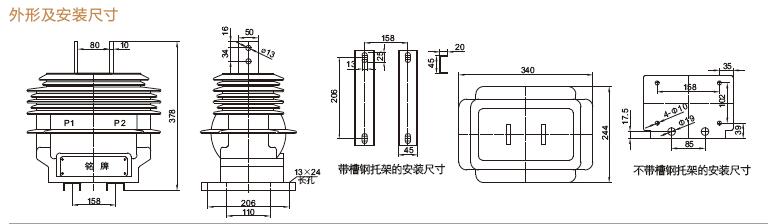

四、LZZBW-10、LZZBJ71-10戶外電流互感器接線圖和尺寸

五、LZZBW-10、LZZBJ71-10結構簡介
本型電流互感器為全封閉式柱式結構，耐污染及潮濕，尺寸小，重量輕，適用于任何位置、任意方向安裝。
六、LZZBW-10、LZZBJ71-10使用條件
1.環境溫度：負25度到正40度，若用戶有要求，可達負40度
2.污穢等級：IV級

七、LZZBW-10、LZZBJ71-10選型推薦

LZZBW-10  50/5A

LZZBW-10  75/5A

LZZBW-10  100/5A

LZZBW-10  150/5A

LZZBW-10  200/5A

LZZBW-10  300/5A

LZZBW-10  400/5A

LZZBW-10  600/5A

LZZBJ71-10  800/5A

LZZBJ71-10  1000/5A

LZZBJ71-10  1200/5A

LZZBJ71-10  1500/5A

LZZBJ71-10  1600/5A
